FestoКороткоходовой цилиндр

ADVC-80-20-I-P

GTIN 4052568149185 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

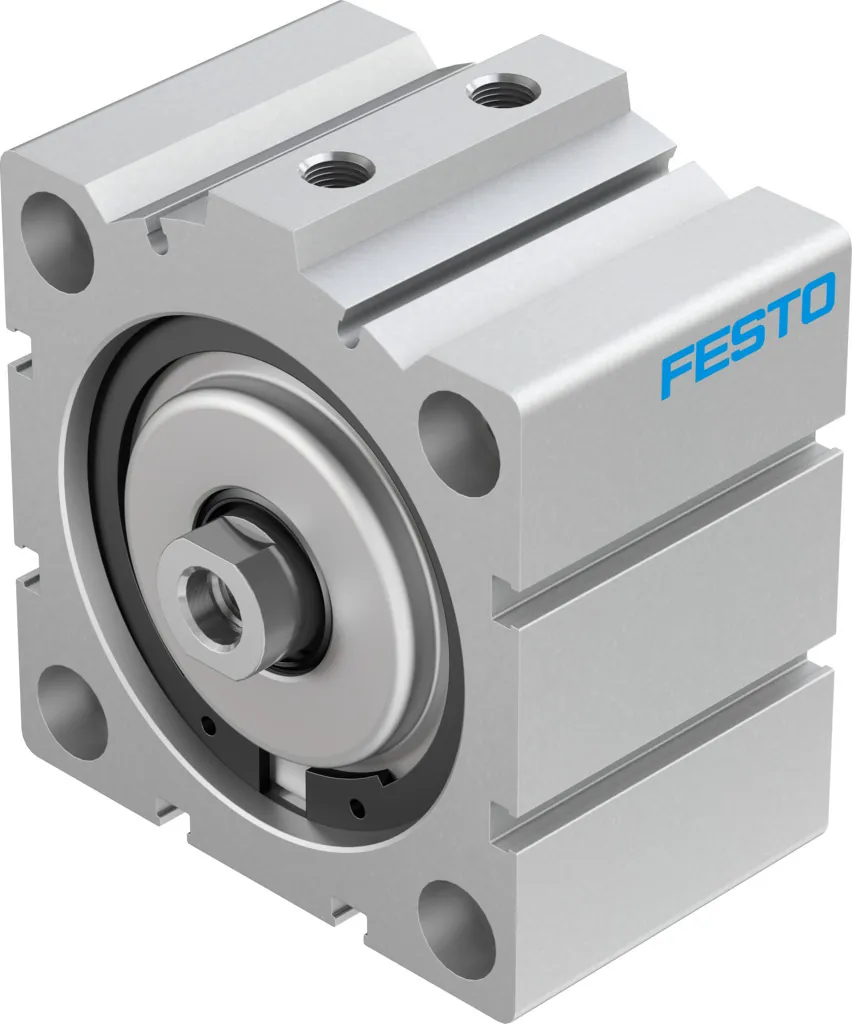

ADVC-80-20-I-P — короткоходовой цилиндр Festo с поршнем 80 мм и ходом 20 мм, двустороннего действия. При давлении 6 бар теоретическое усилие — 3016 Н на выдвижение и 2827 Н на втягивание.

Диаметр поршня
80 мм
Ход
20 мм
Усилие при 6 бар
3016 Н
Присоединение
G1/8
Масса
1,15 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает ADVC-80-20-I-P

  1. ADVCСерия

    Короткоходовой цилиндр

  2. 80Диаметр поршня

    80 мм

  3. 20Ход

    20 мм

  4. IРезьба штока

    Внутренняя резьба

  5. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

Характеристики

Технические данные ADVC-80-20-I-P

Основные

Ход
20 мм
Диаметр поршня
80 мм
Основан на стандарте
ISO 6431; Форма отверстия; VDMA 24562
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Двустороннего действия
Тип конструкции
Поршень; Шток
Определение позиции
Без
Теоретическое усилие при 6 бар, втягивание
2827 Н
Теоретическое усилие при 6 бар, выдвижение
3016 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
351 г
Перемещаемая масса при ходе 0 мм
315 г
Дополнительный коэффициент массы на 10 мм хода
24 г
Вес продукта
1152 г
Базовый вес на 0 мм хода
994 г
Дополнительный вес на 10 мм хода
112 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Легированная сталь

Без возможности опроса, внутренняя резьба на штоке.

Принадлежности

Что подходит к ADVC-80-20-I-P

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных ADVC-80-20-I-PPDF · Festo · на русскомPDFКаталог серии ADVCPDF · на английском · Festo, 2026ADVCВсе исполнения серии193 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

ADVC-80-20-I-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ADVC-80-20-I-P?

Короткоходовой цилиндр Festo ADVC-80-20-I-P, артикул 188314: диаметр поршня — 80 мм; ход — 20 мм; усилие при 6 бар — 3016 Н; присоединение — G1/8; масса — 1,15 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают короткоходовой цилиндр?

Когда нужно небольшое перемещение при малой монтажной длине — например, чтобы прижать или зажать деталь.

03При каком давлении и температуре работает ADVC-80-20-I-P?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен ADVC-80-20-I-P?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевый сплав, анодированный; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение ADVC-80-20-I-P?

ADVC — короткоходовой цилиндр; 80 — диаметр поршня: 80 мм; 20 — ход: 20 мм; I — резьба штока: внутренняя резьба; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон.

06Какие исполнения есть в серии ADVC, кроме ADVC-80-20-I-P?

В серии «Короткоходовой цилиндр ADVC» — 193 позиции. У ADVC-80-20-I-P: диаметр поршня — 80 мм; ход — 20 мм; исполнение — I-P (внутренняя резьба, без опроса положения). Другие варианты (диаметр поршня: 4, 6, 10, 12, 16, 20, 25, 32 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к ADVC-80-20-I-P?

В блоке «Принадлежности» на этой странице: крепление цилиндра (14), дроссели с обратным клапаном (8), многопозиционные модули (1). Например: HNC-80, GRLA-1/8-QS-3-D, DPNC-80. Подобраны по каталогу Festo для этого размера.

08Есть ли на ADVC-80-20-I-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии ADVC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить ADVC-80-20-I-P, если нужен другой ход?

В серии ADVC с поршнем 80 мм в этом исполнении есть ходы от 10 до 25 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит ADVC-80-20-I-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ADVC-80-20-I-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11ADVC-80-20-I-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 188314; ввоз официальный, с грузовой таможенной декларацией.

12Чем заменить ADVC-80-20-I-P?

Производитель снимает ADVC-80-20-I-P с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
