FestoКомпактный цилиндр

AEN-S-6-5-I

GTIN 4052568419080 Оригинал Festo

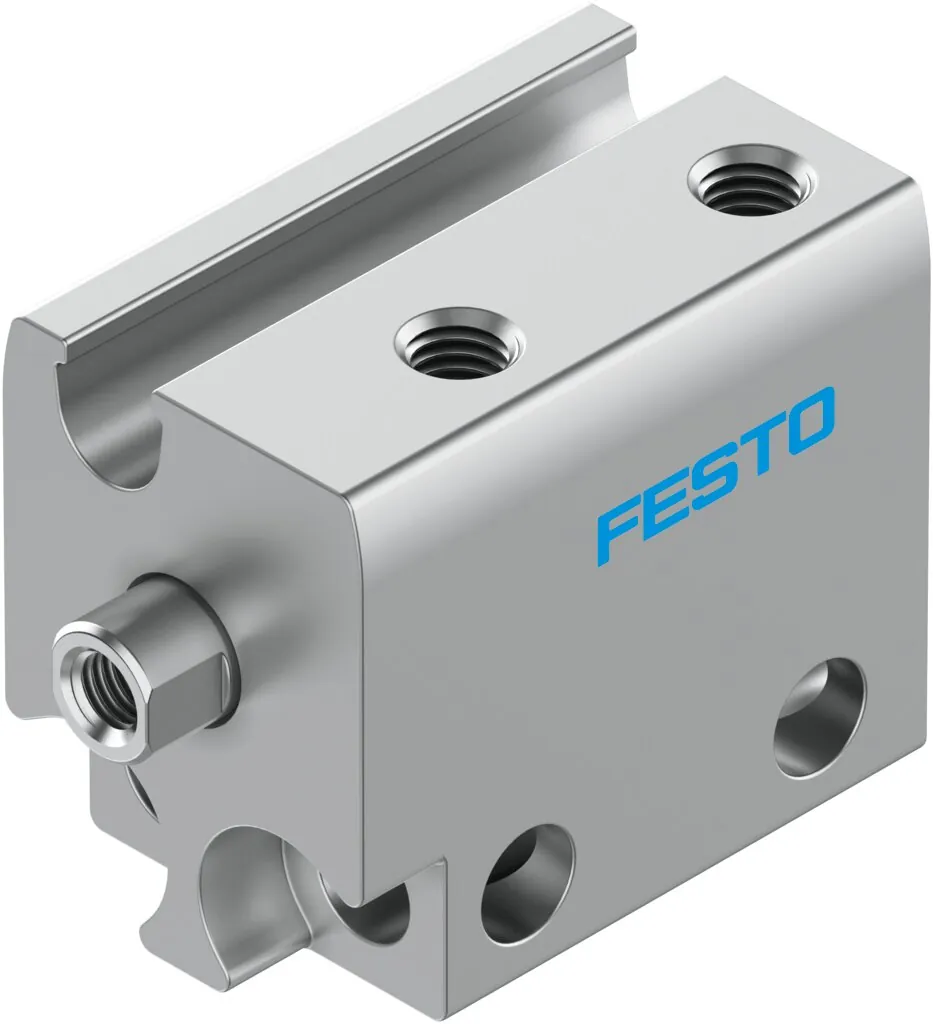

AEN-S-6-5-I — компактный цилиндр Festo с поршнем 6 мм и ходом 5 мм, нажимного действия. При давлении 6 бар теоретическое усилие — 13 Н на выдвижение и 4 Н на втягивание.

Диаметр поршня
6 мм
Ход
5 мм
Усилие при 6 бар
13 Н
Присоединение
M3
Масса
9 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Ход, мм

Исполнение

Обозначение

Что означает AEN-S-6-5-I

  1. AENСерия

    Компактный цилиндр

  2. SИсполнение

    Короткое

  3. 6Диаметр поршня

    6 мм

  4. 5Ход

    5 мм

  5. IРезьба штока

    Внутренняя резьба

Характеристики

Технические данные AEN-S-6-5-I

Основные

Ход
5 мм
Диаметр поршня
6 мм
Демпфирование
Без демпфирования
Положение при сборке
Любое
Режим работы
Нажимного действия
Конец штока
Внутренняя резьба
Тип конструкции
Поршень; Шток
Варианты
Односторонний шток
Энергия удара в крайних положениях
0,006 Дж
Теоретическое усилие при 6 бар, втягивание
4 Н
Теоретическое усилие при 6 бар, выдвижение
13 Н
Тип крепления
Со сквозным отверстием
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Перемещаемая масса
1,5 г
Вес продукта
9,2 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав
Материал динамических уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к AEN-S-6-5-I

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных AEN-S-6-5-IPDF · Festo · на русскомPDFКаталог серии AENPDF · на английском · Festo, 2026AENВсе исполнения серии16 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

AEN-S-6-5-I: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у AEN-S-6-5-I?

Компактный цилиндр Festo AEN-S-6-5-I, артикул 4984929: диаметр поршня — 6 мм; ход — 5 мм; усилие при 6 бар — 13 Н; присоединение — M3; масса — 9 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают компактный цилиндр?

Когда мало места по длине: компактный цилиндр короче стандартного при том же диаметре поршня и ходе.

03При каком давлении и температуре работает AEN-S-6-5-I?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен AEN-S-6-5-I?

Материал крышки — алюминиевый сплав; материал динамических уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевый сплав, анодированный; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение AEN-S-6-5-I?

AEN — компактный цилиндр; S — исполнение: короткое; 6 — диаметр поршня: 6 мм; 5 — ход: 5 мм; I — резьба штока: внутренняя резьба.

06Какие исполнения есть в серии AEN, кроме AEN-S-6-5-I?

В серии «Компактный цилиндр AEN» — 16 позиций. У AEN-S-6-5-I: диаметр поршня — 6 мм; ход — 5 мм; исполнение — S, I (внутренняя резьба, без опроса положения). Другие варианты (диаметр поршня: 10) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к AEN-S-6-5-I?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (2). Например: GRLA-M3-QS-3. Подобраны по каталогу Festo для этого размера.

08Есть ли на AEN-S-6-5-I документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии AEN; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Чем заменить AEN-S-6-5-I, если нужен другой ход?

В серии AEN с поршнем 6 мм в этом исполнении есть ходы от 5 до 10 мм — переключатель вверху страницы. Нужен другой ход — укажите его в запросе, проверим возможность поставки.

10Сколько стоит AEN-S-6-5-I и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте AEN-S-6-5-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

11AEN-S-6-5-I — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4984929; ввоз официальный, с грузовой таможенной декларацией.
