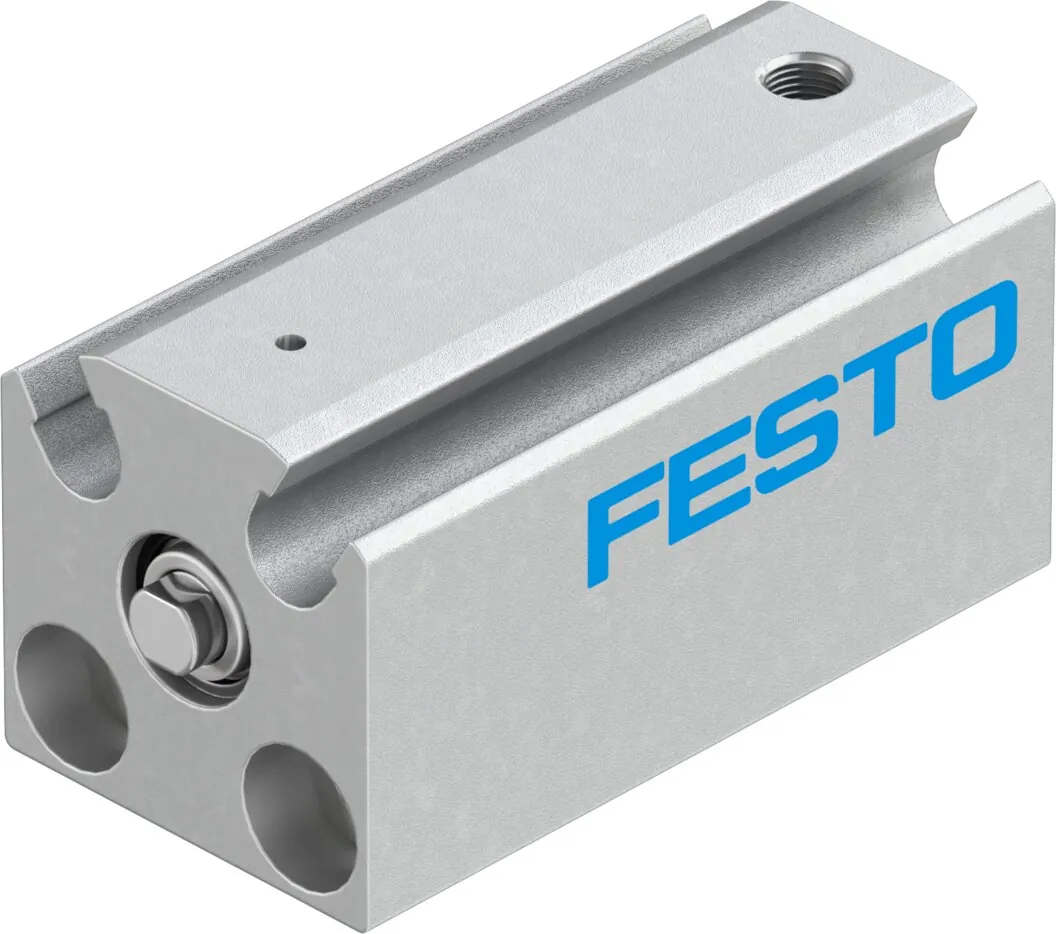

FestoКороткоходовой цилиндр

AEVC-6-10-P-A

GTIN 4052568076450 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

AEVC-6-10-P-A — короткоходовой цилиндр Festo с поршнем 6 мм и ходом 10 мм, одностороннего действия; нажимного действия. При давлении 6 бар теоретическое усилие — 11 Н на выдвижение.

Диаметр поршня
6 мм
Ход
10 мм
Усилие при 6 бар
11 Н
Присоединение
M3
Масса
17 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр поршня, мм

Исполнение

Обозначение

Что означает AEVC-6-10-P-A

  1. AEVCСерия

    Короткоходовой цилиндр

  2. 6Диаметр поршня

    6 мм

  3. 10Ход

    10 мм

  4. PДемпфирование

    Нерегулируемое демпфирование, упругие кольца с обеих сторон

  5. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные AEVC-6-10-P-A

Основные

Ход
10 мм
Диаметр поршня
6 мм
Усилие возвратной пружины, втягивание
3 Н
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Режим работы
Одностороннего действия; нажимного действия
Тип конструкции
Поршень; Шток
Определение позиции
Для герконов
Теоретическое усилие при 6 бар, выдвижение
11 Н
Тип крепления
Со сквозным отверстием; с принадлежностями
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−20 … 80 °C

Масса

Перемещаемая масса
1,8 г
Вес продукта
17 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Алюминиевый сплав; Анодированный
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевый сплав; Анодированный
Материал штока
Легированная сталь

Для бесконтактного опроса.

Принадлежности

Что подходит к AEVC-6-10-P-A

Подобрано по диаметру поршня, резьбе штока и присоединению этого цилиндра.

Документы

Документация

PDFТаблица данных AEVC-6-10-P-APDF · Festo · на русскомPDFКаталог серии AEVCPDF · на английском · Festo, 2026AEVCВсе исполнения серии110 позиций, подбор по диаметру и ходу

FAQ

Частые вопросы

AEVC-6-10-P-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у AEVC-6-10-P-A?

Короткоходовой цилиндр Festo AEVC-6-10-P-A, артикул 188057: диаметр поршня — 6 мм; ход — 10 мм; усилие при 6 бар — 11 Н; присоединение — M3; масса — 17 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Когда выбирают короткоходовой цилиндр?

Когда нужно небольшое перемещение при малой монтажной длине — например, чтобы прижать или зажать деталь.

03При каком давлении и температуре работает AEVC-6-10-P-A?

По таблице данных Festo: рабочее давление — 2,5 … 8 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен AEVC-6-10-P-A?

Материал крышки — алюминиевый сплав, анодированный; материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевый сплав, анодированный; материал штока — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение AEVC-6-10-P-A?

AEVC — короткоходовой цилиндр; 6 — диаметр поршня: 6 мм; 10 — ход: 10 мм; P — демпфирование: нерегулируемое демпфирование, упругие кольца с обеих сторон; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии AEVC, кроме AEVC-6-10-P-A?

В серии «Короткоходовой цилиндр AEVC» — 110 позиций. У AEVC-6-10-P-A: диаметр поршня — 6 мм; исполнение — P-A (для датчиков положения, шток без резьбы). Другие варианты (диаметр поршня: 4, 10, 12, 16, 20, 25, 32, 40 и другие) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к AEVC-6-10-P-A?

В блоке «Принадлежности» на этой странице: дроссели с обратным клапаном (2). Например: GRLA-M3-QS-3. Подобраны по каталогу Festo для этого размера.

08Есть ли на AEVC-6-10-P-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог серии AEVC; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит AEVC-6-10-P-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте AEVC-6-10-P-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10AEVC-6-10-P-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 188057; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить AEVC-6-10-P-A?

Производитель снимает AEVC-6-10-P-A с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
