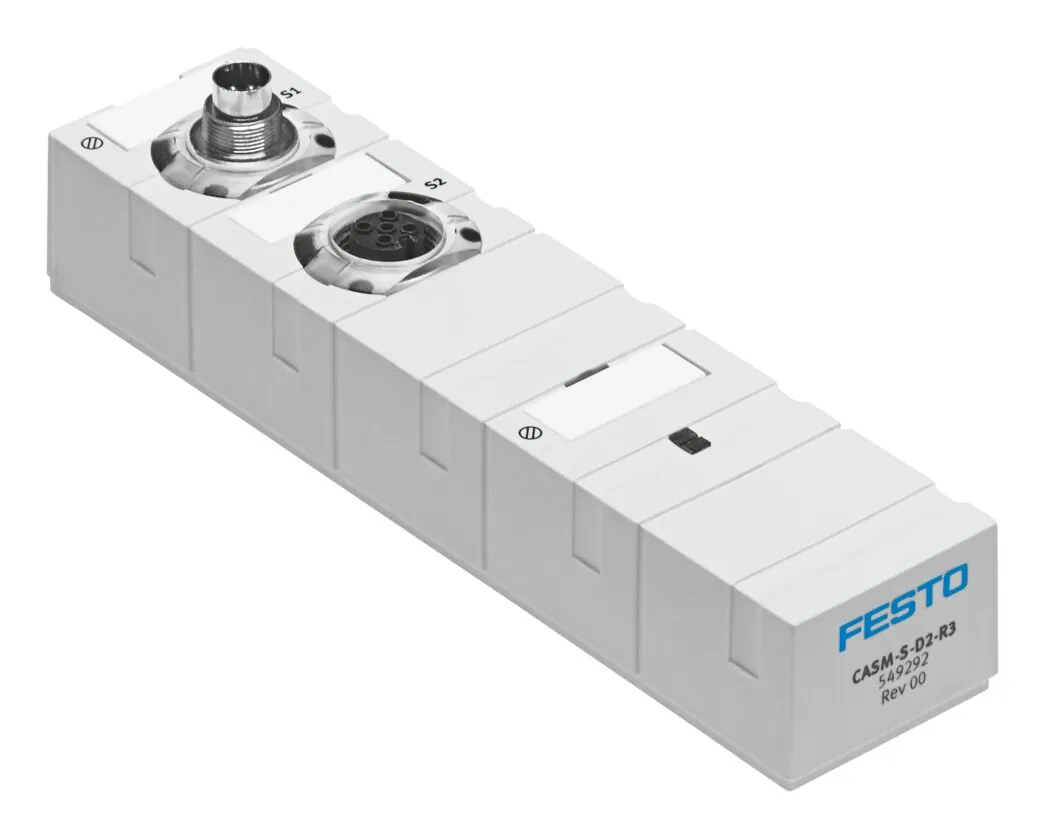

FestoИнтерфейс датчика

CASM-S-D2-R3

GTIN 4052568190439 Оригинал Festo

Интерфейс датчика Festo CASM-S-D2-R3: m12; Розетка разъема; 5-пин.

Электрическое подключение, датчик
M12; Розетка разъема; 5-пин
Функция диагностики
Отображение через светодиоды
Положение при сборке
Любое
Номинальное рабочее напряжение DC
24 В
Поддержание напряжения питания при сбое
10 мс
Масса
128 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Электрическое подключение, датчик

Характеристики

Технические данные CASM-S-D2-R3

Основные

Функция диагностики
Отображение через светодиоды
Положение при сборке
Любое
Требования к питанию
Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Номинальное рабочее напряжение DC
24 В
Поддержание напряжения питания при сбое
10 мс
Остаточная пульсация
4 В (размах)
Потребление тока при номинальном рабочем напряжении
40 — 50 мА
Допустимые колебания напряжения
+/- 25 %
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
Испытан в соответствии с уровенем опасности 2
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP67; Присоединительный штекерный разъем
Стойкость к вибрации по DIN/IEC 68, части 2 - 6
Испытан в соответствии с уровенем опасности 2
Электрическое подключение, датчик
M12; Розетка разъема; 5-пин
Электрическое присоединение системы управления
Разъем; M9; 5-пин
Интерфейс управления
Цифровой; CAN bus с Festo протоколом; Без нагрузочного резистора
Тип крепления
Со сквозным отверстием

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 70 °C
Температура окружающей среды
0 … 55 °C

Масса

Вес продукта
128 г

Материалы

Материал корпуса
PBT с армированием

Принадлежности

Что подходит к CASM-S-D2-R3

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели10

Документы

Документация

PDFТаблица данных CASM-S-D2-R3PDF · Festo · на русскомPDFКаталог Festo CASMPDF · на английском · Festo, 2026CASMВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

CASM-S-D2-R3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CASM-S-D2-R3?

Интерфейс датчика Festo CASM-S-D2-R3, артикул 549292: электрическое подключение, датчик — M12, розетка разъема, 5-пин; функция диагностики — отображение через светодиоды; положение при сборке — любое; номинальное рабочее напряжение DC — 24 В; поддержание напряжения питания при сбое — 10 мс; масса — 128 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CASM-S-D2-R3?

По таблице данных Festo: температура окружающей среды — 0 … 55 °C; класс защиты — IP67, присоединительный штекерный разъем.

03Из каких материалов изготовлен CASM-S-D2-R3?

Материал корпуса — PBT с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CASM, кроме CASM-S-D2-R3?

В серии «Интерфейс датчика CASM» — 2 позиции. У CASM-S-D2-R3: электрическое подключение, датчик — M12, розетка разъема, 5-пин. Другие варианты (электрическое подключение, датчик: M12, розетка разъема, 8-пин) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CASM-S-D2-R3?

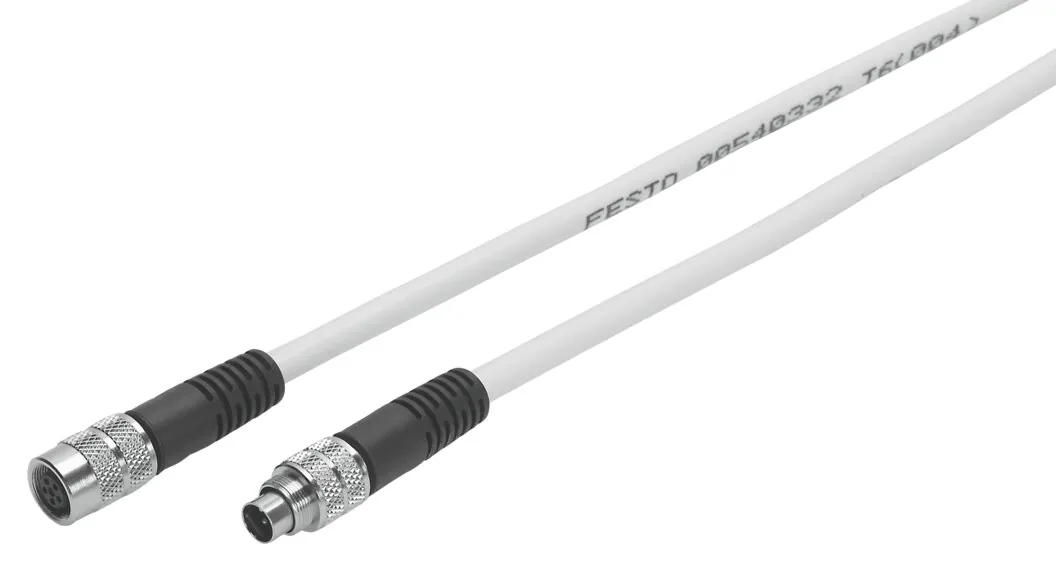

В блоке «Принадлежности» на этой странице: датчики и кабели (10). Например: KVI-CP-3-GS-GD-2. Подобраны по каталогу Festo для этого размера.

06Есть ли на CASM-S-D2-R3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CASM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CASM-S-D2-R3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CASM-S-D2-R3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CASM-S-D2-R3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 549292; ввоз официальный, с грузовой таможенной декларацией.
