FestoМодуль входа/выхода

CDPX-EA-V1

GTIN 4052568223960 Оригинал Festo

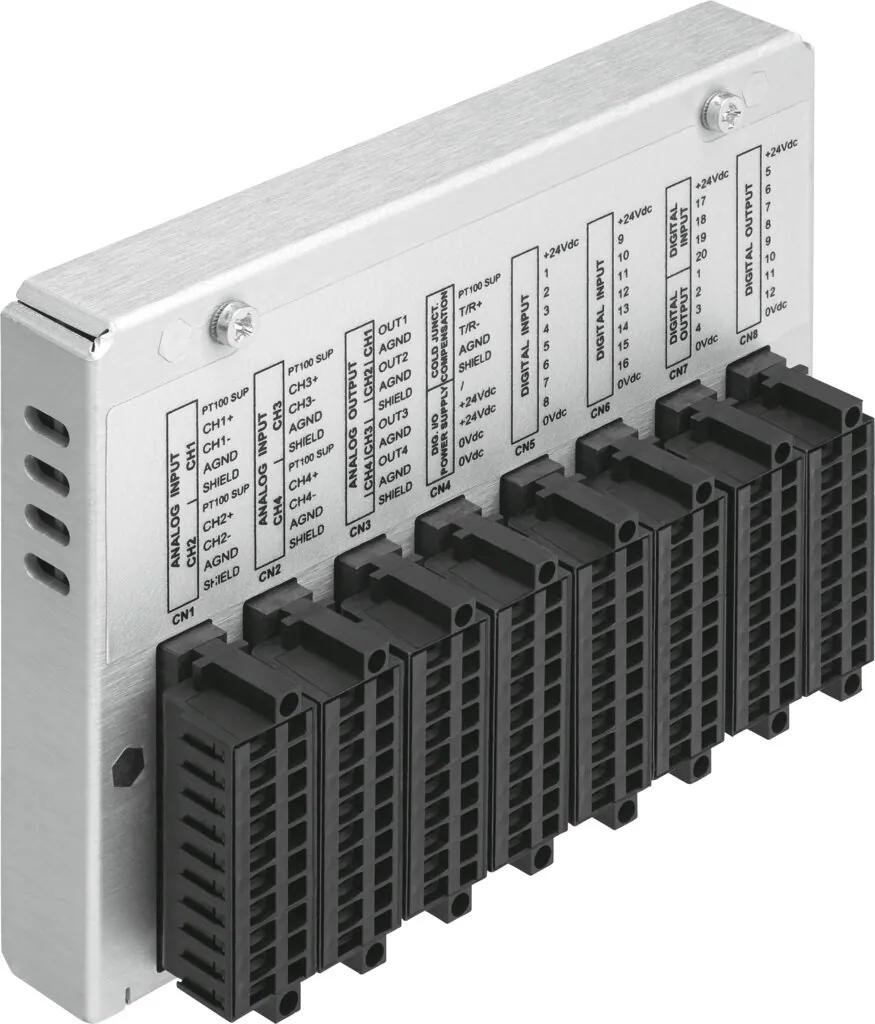

Модуль входа/выхода Festo CDPX-EA-V1: 34 мм.

Монтажная глубина
34 мм
Высота
89 мм
Длина
125 мм
Авторизация
C-Tick; c UL us — Listed (OL)
Относительная влажность воздуха
5 — 85 %; не конденсирующий
Масса
230 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажная глубина

Характеристики

Технические данные CDPX-EA-V1

Основные

Монтажная глубина
34 мм
Высота
89 мм
Длина
125 мм
Авторизация
C-Tick; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Относительная влажность воздуха
5 — 85 %; не конденсирующий
Класс защиты
IP20
Цифровые входы, количество
20
Цифровые входы, быстрые входы
2
Цифровые входы, подключение инкрементального датчика
2
Цифровые входы, задержка входного сигнала
0,1 мс; 3 мс; 10 мс; 20 мс
Цифровые входы, входное напряжение/ток
24 В пост. тока
Цифровые входы, номинальное значение для True (истинный)
12 — 30 VDC
Цифровые входы, номинальное значение для False (ложный)
0 В
Цифровые входы, электрическая изоляция
Да
Аналоговые входы, количество
4
Аналоговые входы, разрешение
12 bit
Аналоговые входы, диапазон сигналов
0 — 10 В; 0 — 20 мА; 8 однотактных/4 дифференциальных; PT 100; ± 10 В
Аналоговые входные сигналы, абсолютная точность при 25°C
0,1 %
Аналоговые входы, ошибка линейности при 25° C
0,1 %FS
Аналоговые входы, входное сопротивление
47 Ом
Цифровые выходы, количество
12
Цифровые выходы, выходное напряжение
12 — 30 В пост. тока
Цифровые выходы, выходной ток
0,5 А
Цифровые выходы, развязка по напряжению
Да
Цифровые выходы, защита от короткого замыкания
Да
Цифровые выходы, защита от перегрузки
Да
Аналоговые выходы, количество
4
Аналоговые выходы, разрешающая способность
12 bit
Аналоговые выходы, макс. сопротивление нагрузки
470 Ом
Аналоговые выходы, диапазон сигналов
± 10 В
Аналоговые выходы, ошибка линейности при 25° C
± 0,2%

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура хранения
−20 … 70 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
230 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных CDPX-EA-V1PDF · Festo · на русскомPDFКаталог Festo CDPXPDF · на английском · Festo, 2026CDPXВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

CDPX-EA-V1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CDPX-EA-V1?

Модуль входа/выхода Festo CDPX-EA-V1, артикул 575300: монтажная глубина — 34 мм; высота — 89 мм; длина — 125 мм; авторизация — C-Tick, c UL us — Listed (OL); относительная влажность воздуха — 5 — 85 %, не конденсирующий; масса — 230 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CDPX-EA-V1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP20.

03Какие исполнения есть в серии CDPX, кроме CDPX-EA-V1?

В серии «Блок диагностики и обслуживания CDPX» — 6 позиций. У CDPX-EA-V1: монтажная глубина — 34 мм. Другие варианты (монтажная глубина: 24 мм, 47 мм, 56 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

04Есть ли на CDPX-EA-V1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CDPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

05Сколько стоит CDPX-EA-V1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CDPX-EA-V1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

06CDPX-EA-V1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 575300; ввоз официальный, с грузовой таможенной декларацией.
