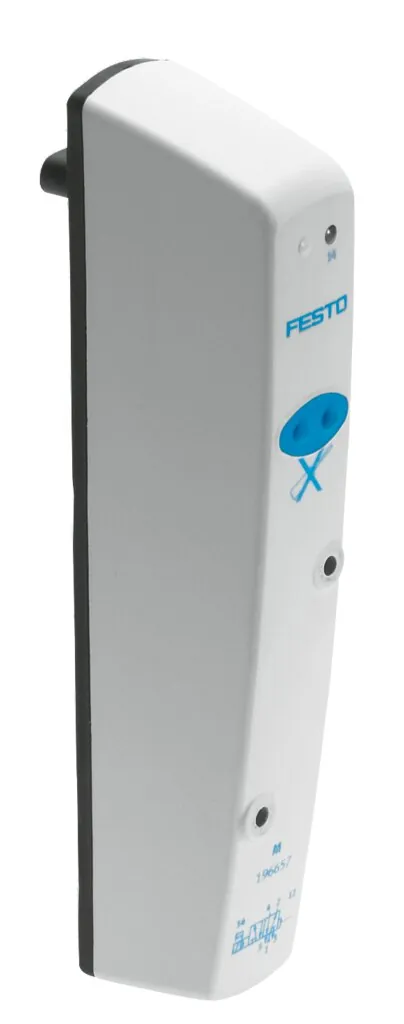

FestoРаспределитель с электроуправлением

CDVI5.0-MT2H-5LS

GTIN 4052568159450 Оригинал Festo

Распределитель с электроуправлением Festo CDVI5.0-MT2H-5LS: для пневмоострова CDVI, Clean Design.

Функция
5/2 моностабильный
Тип сброса
Воздушная пружина
Значение b
0,38
Значение С
2,75 л/(с·бар)
Тип управления
Электрический
Масса
195 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные CDVI5.0-MT2H-5LS

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Стандартный номинальный расход
650 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Условный проход
5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Примечания по динамизации усилия
Частота переключения мин. 1/месяц
Пилотное давление
3 … 8 бар
Значение b
0,38
Значение С
2,75 л/(с·бар)
Время выключения
22 мс
Время включения
12 мс
Тип крепления
Резьбовой
Выхлоп пилота, канал 82/84
Монтажная плита
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита
Пневматическое присоединение, канал 4
Монтажная плита
Пневматическое присоединение, канал 5
Монтажная плита

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
3 — Высокая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
195 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-O
Материал корпуса
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных CDVI5.0-MT2H-5LSPDF · Festo · на русскомCDVI5.0Все исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

CDVI5.0-MT2H-5LS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CDVI5.0-MT2H-5LS?

Распределитель с электроуправлением Festo CDVI5.0-MT2H-5LS, артикул 196657: функция — 5/2 моностабильный; тип сброса — воздушная пружина; значение b — 0,38; значение С — 2,75 л/(с·бар); тип управления — электрический; масса — 195 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CDVI5.0-MT2H-5LS?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен CDVI5.0-MT2H-5LS?

Материал уплотнений — NBR, TPE-O; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CDVI5.0, кроме CDVI5.0-MT2H-5LS?

В серии «Распределитель с электроуправлением CDVI5.0» — 14 позиций. У CDVI5.0-MT2H-5LS: функция — 5/2 моностабильный. Другие варианты (функция: 5/2 бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CDVI5.0-MT2H-5LS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CDVI5.0-MT2H-5LS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CDVI5.0-MT2H-5LS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CDVI5.0-MT2H-5LS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196657; ввоз официальный, с грузовой таможенной декларацией.
