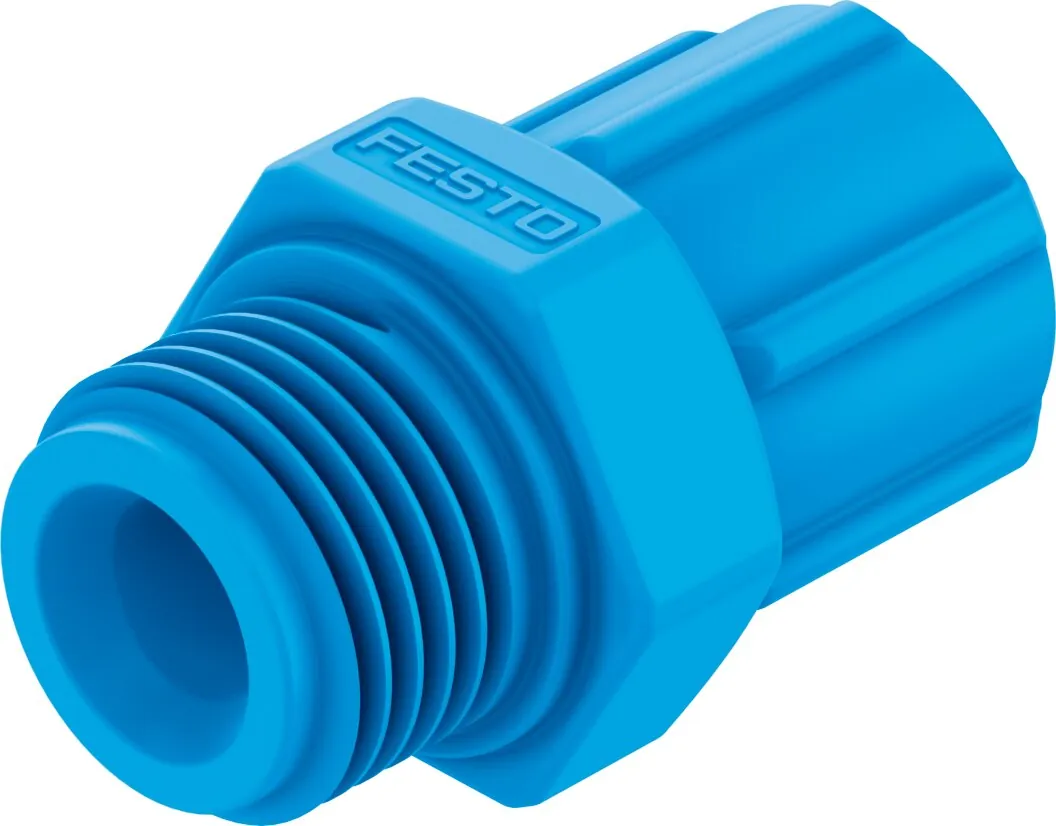

FestoРезьбовое соединение с накидной гайкой

CK-3/8-PK-9-KU

GTIN 4052568019853 Оригинал Festo

Резьбовое соединение с накидной гайкой Festo CK-3/8-PK-9-KU: наружная резьба с уплотнительным кольцом, полимерный корпус.

Присоединение 1
Наружная резьба G3/8
Условный проход
8 мм
Тип уплотнения резьбового соединения
Уплотняющая кромка
Положение при сборке
Любое
Форма
Прямое исполнение
Масса
8 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Условный проход

Тип уплотнения резьбового соединения

Характеристики

Технические данные CK-3/8-PK-9-KU

Основные

Условный проход
8 мм
Тип уплотнения резьбового соединения
Уплотняющая кромка
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
10
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Номинальный момент затяжки
7,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба G3/8
Пневматическое подключение, канал 2
Для штуцеров с накидной гайкой под шланг с внутренним диаметром 9 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал накидной гайки
POM
Материал резьбовой заглушки
POM
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных CK-3/8-PK-9-KUPDF · Festo · на русскомPDFКаталог Festo CKPDF · на английском · Festo, 2026CKВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

CK-3/8-PK-9-KU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CK-3/8-PK-9-KU?

Резьбовое соединение с накидной гайкой Festo CK-3/8-PK-9-KU, артикул 6468: присоединение 1 — наружная резьба G3/8; условный проход — 8 мм; тип уплотнения резьбового соединения — уплотняющая кромка; положение при сборке — любое; форма — прямое исполнение; масса — 8 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CK-3/8-PK-9-KU?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

03Из каких материалов изготовлен CK-3/8-PK-9-KU?

Материал накидной гайки — POM; материал резьбовой заглушки — POM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CK, кроме CK-3/8-PK-9-KU?

В серии «Резьбовое соединение с накидной гайкой CK» — 20 позиций. У CK-3/8-PK-9-KU: условный проход — 8 мм; тип уплотнения резьбового соединения — уплотняющая кромка. Другие варианты (условный проход: 5,3 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CK-3/8-PK-9-KU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CK; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CK-3/8-PK-9-KU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CK-3/8-PK-9-KU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CK-3/8-PK-9-KU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 6468; ввоз официальный, с грузовой таможенной декларацией.
