FestoКонтроллер электродвигателя

CMMO-ST-C5-1-DION

GTIN 4052568238018 Оригинал Festo

Снимается с производстваПо данным Festo доступен до 2026 года. Подберём замену

Контроллер электродвигателя Festo CMMO-ST-C5-1-DION: для использования для позиционирования.

Дисплей
7-сегментный дисплей
Кол-во цифровых выходов на 24 В DC
11
Кол-во цифровых логических входов
11
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Масса
290 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Вход логической схемы

Подходит к: EPCO всех размеров

Обозначение

Что означает CMMO-ST-C5-1-DION

  1. CMMOСерия

    Контроллер электродвигателя

  2. STТип двигателя

    Шаговый двигатель ST

  3. C5Номинальный ток

    5 А

  4. 1Номинальное входное напряжение

    24 В пост. тока

  5. DIONПротокол или управление и дискретный вход/выход

    Дискретные входы и выходы; NPN

Характеристики

Технические данные CMMO-ST-C5-1-DION

Основные

Тип крепления
На монтажной плите; Затянутый; с верхней рейкой
Дисплей
7-сегментный дисплей
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU RoHS
Сертификационный департамент
01/205/5252.02/20; TÜV Rheinland
UL окружающая температура
0 … 40 °C
Относительная влажность воздуха
0 — 90 %; не конденсирующий
Класс защиты
IP40
Номинальный ток, питание нагрузки
6 А
Пиковый ток, питание нагрузки
8 А
Фильтр сетевого питания
Встроенный
Номинальное напряжение, питание нагрузки DC
24 В
Макс. среднее напряжение в сети, DC
28 В
Тормозное сопротивление
15 Ом
Мощность тормозного импульса
0,1 kVA
Номинальное рабочее напряжение постоянного тока, питание логики
24 В
Допустимый диапазон, напряжение для логики
± 15 %
Номинальный ток, питание логики
0,3 А
Номинальный выходной ток
5,7 А
Режим работы контроллера
PWM-MOSFET мощный выходной каскад; Каскадный контроллер с P контроллер позиционирования; PI контроллер скорости; Пропорциональный и интегральный контроллер для электричества
Настраиваемое снижение тока
С использованием программного обеспечения
Настройка шага
С использованием программного обеспечения
Функция защиты
I²t мониторинг; Индикация температуры; Мониторинг тока; Обнаружение ошибок напряжения; Индикация ошибки; Программное обнаружение конечного положения
Настройка номинального тока
С использованием программного обеспечения
Параметры конфигурации интерфейса
Ethernet
Ethernet, поддерживаемые протоколы
TCP/IP
Интерфейс процесса
Подключение вх/вых; Для 32 записей перемещения
Датчик положения ротора
Датчик
Датчик положения
Датчик
Входной интерфейс датчика перемещения, характеристики
RS422
Кол-во цифровых логических входов
11
Вход логической схемы
NPN (коммутация отрицательного сигнала)
Характеристики логических входов
Гальванически соединенные с логическим потенциалом
Спецификация, цифровой вход
По IEC 61131-2
Диапазон работы логических входов
24 В
Кол-во цифровых выходов на 24 В DC
11
Цифровые выходы
NPN (коммутация отрицательного сигнала)
Характеристики цифровых выходов
Свободно конфигурируется в данных пределах; Без гальванической развязки
Макс. ток, цифровые выходы логики
100 мА
Функция безопасности
Безопасное отключение момента (STO)
Уровень полноты безопасности (SIL)
Безопасное отключение момента (STO)/SIL 3
Уровень представления (PL)
Безопасное отключение момента (STO)/категория 3, Класс оборудования e

Условия работы

Температура хранения
−25 … 75 °C
Температура окружающей среды
0 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
290 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CMMO-ST-C5-1-DION

По разделу «Принадлежности» каталога Festo — для размера 1.

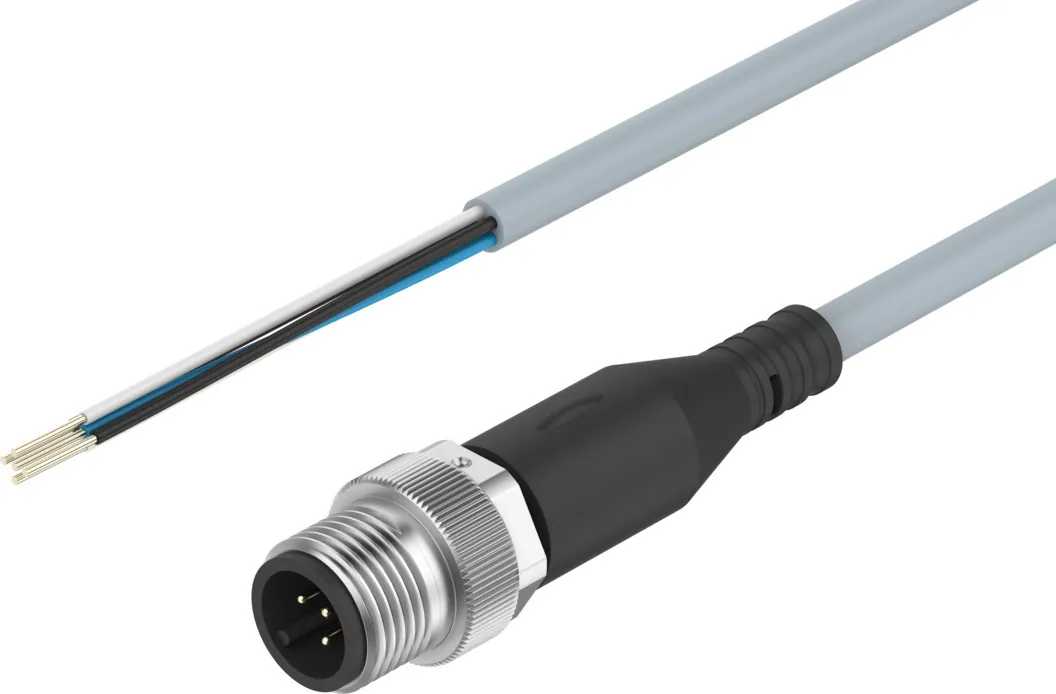

Датчики и кабели4

Документы

Документация

PDFТаблица данных CMMO-ST-C5-1-DIONPDF · Festo · на русскомPDFКаталог Festo CMMO-STPDF · на английском · Festo, 2022CMMOВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

CMMO-ST-C5-1-DION: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CMMO-ST-C5-1-DION?

Контроллер электродвигателя Festo CMMO-ST-C5-1-DION, артикул 1512317: дисплей — 7-сегментный дисплей; кол-во цифровых выходов на 24 В DC — 11; кол-во цифровых логических входов — 11; авторизация — знак RCM, c UL us — Listed (OL); знак KC — KC-EMV; масса — 290 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CMMO-ST-C5-1-DION?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP40.

03Как расшифровать обозначение CMMO-ST-C5-1-DION?

CMMO — контроллер электродвигателя; ST — тип двигателя: шаговый двигатель ST; C5 — номинальный ток: 5 А; 1 — номинальное входное напряжение: 24 В пост. тока; DION — протокол или управление и дискретный вход/выход: дискретные входы и выходы, NPN.

04Какие исполнения есть в серии CMMO, кроме CMMO-ST-C5-1-DION?

В серии «Контроллер электродвигателя CMMO» — 3 позиции. У CMMO-ST-C5-1-DION: вход логической схемы — NPN (коммутация отрицательного сигнала). Другие варианты (вход логической схемы: PNP (положительное переключение)) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CMMO-ST-C5-1-DION?

В блоке «Принадлежности» на этой странице: датчики и кабели (4). Например: NEBC-S1G25-K-1.0-N-S1G25. Подобраны по каталогу Festo для этого размера.

06К каким изделиям подходит CMMO-ST-C5-1-DION?

По каталогам Festo: EPCO всех размеров.

07Есть ли на CMMO-ST-C5-1-DION документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CMMO-ST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CMMO-ST-C5-1-DION и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CMMO-ST-C5-1-DION в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CMMO-ST-C5-1-DION — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1512317; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить CMMO-ST-C5-1-DION?

Производитель снимает CMMO-ST-C5-1-DION с производства: по данным Festo позиция доступна до 2026 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
