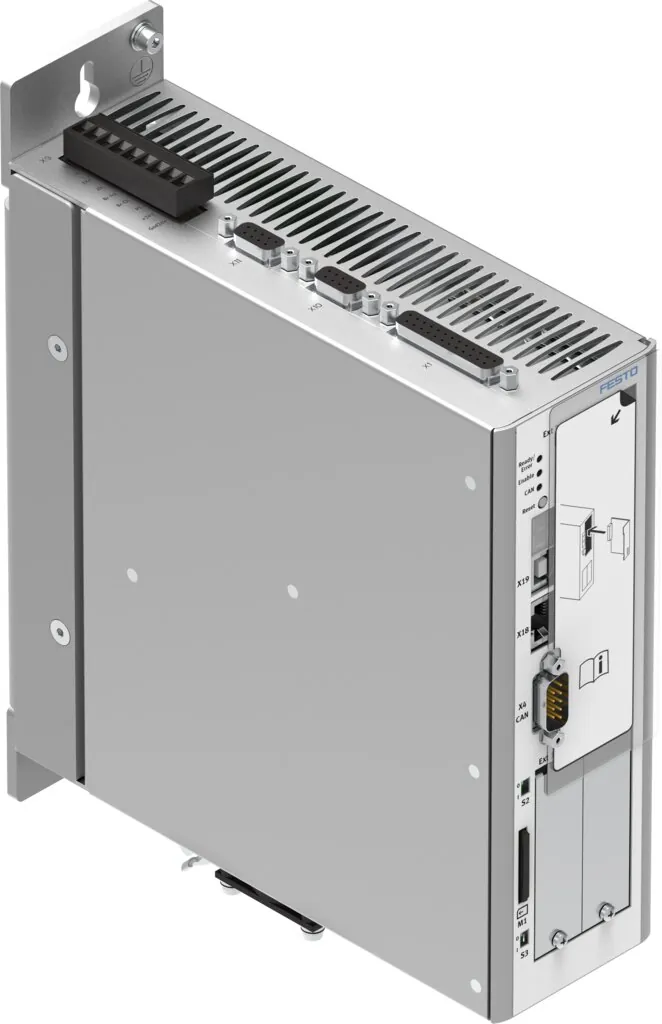

FestoКонтроллер электродвигателя

CMMP-AS-C5-3A-M3

GTIN 4052568237905 Оригинал Festo

Контроллер электродвигателя Festo CMMP-AS-C5-3A-M3: один вставной модуль CAMC-DS-M1, CAMC-G-S1 или CAMC-G-S3 необходим для работы с контроллером двигателя CMMP-AS-…-M3.

Напряжение АС
230 В
Напряжение, фазы
Однофазный
Коммуникационный профиль
DS301/DSP402; FHPP
Соединение Fieldbus
Modbus/TCP; PROFINET; Profibus DP
Тип крепления
На монтажной плите; Затянутый
Масса
2,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CMMP-AS-C5-3A-M3

Основные

Тип крепления
На монтажной плите; Затянутый
Дисплей
7-сегментный дисплей
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования; По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Относительная влажность воздуха
0 — 90 %
Класс защиты
IP10; IP20
Степень загрязнения
2
Номинальное рабочее напряжение, фазы
Однофазный
Номинальное рабочее напряжение АС
230 В
Допустимые колебания напряжения
+/- 10 %
Линейная частота
50 … 60 Гц
Номинальный ток
4 … 6 А
Фильтр сетевого питания
Встроенный
Макс. среднее напряжение в сети, DC
320 В
Тормозное сопротивление
60 Ом
Мощность тормозного импульса
2,8 kVA
Номинальное рабочее напряжение постоянного тока, питание логики
24 В
Допустимый диапазон, напряжение для логики
± 20 %
Потребление тока, питание логики без зажимного тормоза
0,65 А
Диапазон выходного напряжения переменного тока (AC)
3x 0 — 270 В
Номинальный выходной ток
5 А
Эффективный номинальной ток на фазу
5 А
Эффективный пиковый ток на фазу
10 А
Макс. длительного пикового тока
5 с
Номинальная мощность контроллера
1000 В·А
Пиковая нагрузка
2000 В·А
Выходная частота
0 … 1000 Гц
Параметры конфигурации интерфейса
Конфигурация параметров и ввод в эксплуатацию; USB; Ethernet
Соединение Fieldbus
Modbus/TCP; PROFINET; Profibus DP
Коммуникационный профиль
DS301/DSP402; FHPP
Интерфейс процесса
Подключение вх/вых
Макс. скорость передачи по fieldbus
1 Мбит/с
Соединение шины
Разъем; 9-пин; Sub-D
Выходной интерфейс датчика перемещения, характеристики
Разрешение: 16384 ppr
Выходной интерфейс датчика перемещения, функции
Реальное значение обратной связи через сигнал датчика в режиме управления скоростью; Задача уставок для последующего ведомого приводного устройства
Входной интерфейс датчика перемещения, характеристики
3-фазные сигналы кодировки; HIPERFACE; RS422; SINCOS
Входной интерфейс датчика перемещения, функции
Сигнал датчика, уставка скорости в об./мин.; При синхронизированной работе как заданная скорость в об./мин. для ведомого вала
Кол-во цифровых логических входов
10
Характеристики логических входов
Электрически изолирован; Свободно конфигурируемый
Диапазон работы логических входов
8 … 30 В
Кол-во цифровых выходов на 24 В DC
5
Характеристики цифровых выходов
Электрически изолирован; Свободно конфигурируется в данных пределах
Макс. ток, цифровые выходы логики
100 мА
Кол-во аналоговых уставок входов
2
Характеристики уставки входа
Дифференциальные входы; Конфигурируется для скорости в об./мин.; Конфигурируется для тока
Рабочий диапазон уставок входа
± 10 В
Импеданс уставки входа
20 кОм
Кол-во контрольных аналоговых выходов
2
Рабочий диапазон контрольного выхода
± 10 В
Разрешающая способность контрольного выхода
9 Bit
Характеристики контрольного выхода
Защита от короткого замыкания

Условия работы

Температура хранения
−25 … 70 °C
Температура окружающей среды
0 … 40 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
2200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CMMP-AS-C5-3A-M3

По разделу «Принадлежности» каталога Festo этой серии.

Датчики и кабели8

Крепление6

Электрические модули15

Документы

Документация

PDFТаблица данных CMMP-AS-C5-3A-M3PDF · Festo · на русскомPDFКаталог Festo CMMP-AS-M3PDF · на английском · Festo, 2026CMMPВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

CMMP-AS-C5-3A-M3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CMMP-AS-C5-3A-M3?

Контроллер электродвигателя Festo CMMP-AS-C5-3A-M3, артикул 1501326: напряжение АС — 230 В; напряжение, фазы — однофазный; коммуникационный профиль — DS301/DSP402, FHPP; соединение Fieldbus — Modbus/TCP, PROFINET, Profibus DP; тип крепления — на монтажной плите, затянутый; масса — 2,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CMMP-AS-C5-3A-M3?

По таблице данных Festo: температура окружающей среды — 0 … 40 °C; класс защиты — IP10, IP20.

03Какие исполнения есть в серии CMMP, кроме CMMP-AS-C5-3A-M3?

В серии «Контроллер электродвигателя CMMP» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

04Какие принадлежности подходят к CMMP-AS-C5-3A-M3?

В блоке «Принадлежности» на этой странице: датчики и кабели (8), крепление (6), электрические модули (15). Например: FBS-SUB-9-WS-CO-K, NEBC-S1G25-K-2.5-N-LE26, CACR-KL2-40-W2000. Подобраны по каталогу Festo для этого размера.

05Есть ли на CMMP-AS-C5-3A-M3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CMMP-AS-M3; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CMMP-AS-C5-3A-M3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CMMP-AS-C5-3A-M3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CMMP-AS-C5-3A-M3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1501326; ввоз официальный, с грузовой таможенной декларацией.
