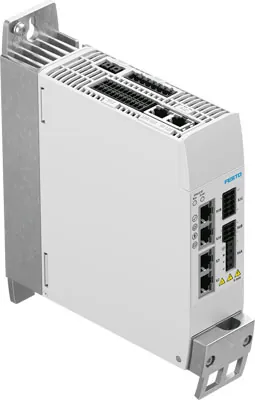

FestoСервопривод

CMMT-AS-C4-3A-EP-S1

GTIN 4052568459758 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Сервопривод Festo CMMT-AS-C4-3A-EP-S1: для поиска альтернативных продуктов используйте Support Portal.

Напряжение АС
230 В
Напряжение, фазы
Однофазный
Выходная частота
0 … 599 Гц
Класс безопасности
I
Тип крепления
Монтажная плита, болтовая
Масса
1,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CMMT-AS-C4-3A-EP-S1

  1. CMMTСерия

    Сервопривод

  2. ASТип двигателя

    Синхронный переменного тока

  3. C4Номинальный ток

    4 А

  4. 3AНоминальное входное напряжение

    230 В перем. тока, 50-60 Гц

  5. EPПротокол или управление

    EtherNet/IP

  6. S1Функция безопасности

    Стандартные функции безопасности

Характеристики

Технические данные CMMT-AS-C4-3A-EP-S1

Основные

Тип крепления
Монтажная плита, болтовая
Положение при сборке
Свободная конвенция; Вертикальный
Дисплей
Светодиод зеленый/желтый/красный
Элементы управления
Опционально: устройство управления CDSB
Соответствует стандарту
EN 61800-3; EN 61800-5-1; EN 61800-5-2; EN ISO 13849-1
Основан на стандарте
EN 50581; EN 60204-1; EN 61508-1; EN 61508-2; EN 61508-3; EN 61508-4; EN 61508-5; EN 61508-6; EN 61508-7; EN 61800-2; EN 62061
Авторизация
Знак RCM; TÜV; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Сертификационный департамент
TÜV Rheinland 01/205/5640.00/18; UL E331130; TÜV Rh. UK 01/205U/5640.00/22
Примечание по окружающей температуре
При температуре окружающей среды выше 40 °C мощность снижается на 3 % на градус.
UL окружающая температура
0 … 40 °C
Относительная влажность воздуха
5 — 90 %; не конденсирующий
Макс. высота установки над уровнем моря
2000 м
Примечание по высоте установки
Выше 1000 м мощность снижается на 1 % на каждые 100 м
Класс защиты
IP20
Класс безопасности
I
Категория перенапряжения
III
Степень загрязнения
2
Импульсная мощность
6 кВ
Номинальное рабочее напряжение, фазы
Однофазный
Номинальное рабочее напряжение АС
230 В
Допустимые колебания напряжения
−20 % / +15 %
Диапазон входного напряжения AC
100 … 230 В
Линейная частота
48 … 62 Гц
Номинальный ток, питание нагрузки
5,6 А
Пиковый ток, питание нагрузки
16,8 А
Активный PFC
Нет
Фильтр сетевого питания
Встроенный
Системное напряжение по EN 61800-5-1
300 В
Макс. защита сети от короткого замыкания
100 kA
Типы сетей
TT; TN; IT
Номинальное напряжение, питание нагрузки DC
320 В
Допустимый диапазон, питание нагрузки
−20 %/+15 %
Макс. среднее напряжение в сети, DC
395 В
Тормозящий резистор, встроенный
100 Ом
Мощность тормозного импульса
1,6 kW
Импульсная энергия тормозного резистора
230 Ws
Номинальная мощность тормозного резистора (IEC)
23 Вт
Тормозящий резистор, внешний
67 … 100 Ом
Макс. длительная мощность внешнего тормозного резистора (IEC)
350 Вт
Номинальное рабочее напряжение постоянного тока, питание логики
24 В
Допустимый диапазон, напряжение для логики
± 20 %
Потребление тока, питание логики без зажимного тормоза
0,5 А
Ток питания логики с удерживающим тормозом
1,5 А
Макс. потребление тока для логического питания, удержания тормоза и вх./вых.
2,3 А
Диапазон выходного напряжения переменного тока (AC)
3x (0 – Input) V
Эффективный номинальной ток на фазу
4 А
Эффективный пиковый ток на фазу
12 А
Макс. длительного пикового тока
2 с
Номинальная мощность контроллера
700 Вт
Пиковая нагрузка
2000 Вт
Выходная частота
0 … 599 Гц
Максимальная длина кабеля двигателя без сетевого фильтра
25 м
Макс. выходной ток на удерживающий тормоз
1 А
Макс. падение напряжения от питания логики до выхода тормоза
0,8 В
Число входов датчика температуры двигателя
1
Режим работы контроллера
Каскадный регулятор; P контроллер позиционирования; PI контроллер скорости; ПИ-регулятор тока для усилия или момента; Профильный режим: по записям и прямой; Интерполяционный режим по полевой шине; Синхронные режимы; Выход в исходное положение; Наладочный режим; Автонастройка
Режим работы
Векторное управление с обратной связью; Разрешение положения 24 бит на оборот; Частота дискретизации 16 кГц; PWM at 8 or 16 KHz; Векторная модуляция с третьей гармоникой; Сбор данных в реальном времени; 2x Input-Capture (x, v, F); 2x Output-Trigger (x, v, F); 2 входа датчика положения; 1 интерфейс SYNC: эмуляция энкодера или вход энкодера
Интерфейс Ethernet, функция
Параметрирование и ввод в эксплуатацию
Интерфейс Ethernet, протокол
TCP/IP
Fieldbus интерфейс, протокол
Modbus/TCP
Соединение Fieldbus
Modbus/TCP
Интерфейс промышленной шины, скорость обмена данными
100 Мбит/с
Fieldbus интерфейс, тип подключения
2х разъем
Fieldbus интерфейс, технология подключения
RJ45
Интерфейс энкодера, назначение
Энкодер EnDat 2.1; Энкодер EnDat 2.2; Энкодер Hiperface; Инкрементальный энкодер; Nikon; Энкодер SIN/COS
Интерфейс энкодера 2, назначение
Инкрементальный энкодер; Энкодер SIN/COS
Выходной интерфейс датчика перемещения, характеристики
Выходная частота до 1 МГц; max. 16384 ppr
Входной интерфейс датчика перемещения, характеристики
Выходная частота до 1 МГц; max. 16384 ppr
Кол-во цифровых логических входов
12
Вход логической схемы
PNP (положительное переключение)
Характеристики логических входов
Свободно конфигурируется в данных пределах; В отдельных случаях — входы безопасности; Без гальванической развязки
Спецификация, цифровой вход
По IEC 61131-2, тип 3
Диапазон работы логических входов
−3 … 30 В
Число быстрых логических входов
2
Разрешение по времени быстрых логических входов
1 мкс
Кол-во цифровых выходов на 24 В DC
6
Цифровые выходы
PNP (положительное переключение)
Характеристики цифровых выходов
Свободно конфигурируется в данных пределах; Без гальванической развязки
Макс. ток, цифровые выходы логики
20 мА
Число быстрых дискретных выходов
2
Разрешение по времени быстрых дискретных выходов
1 мкс
Число беспотенциальных дискретных выходов
1
Макс. ток беспотенциальных дискретных выходов
50 мА
Кол-во аналоговых уставок входов
1
Характеристики уставки входа
Дифференциальные входы; Конфигурируется для скорости в об./мин.
Рабочий диапазон уставок входа
± 10 В
Рабочий диапазон Аналоговых входов
± 10 В
Импеданс уставки входа
70 кОм
Функция безопасности
Безопасное управление тормозом (SBC); Безопасное отключение момента (STO); Безопасная остановка 1 (SS1)
Уровень полноты безопасности (SIL)
Безопасное отключение момента (STO)/SIL 3/SILCL 3
Уровень представления (PL)
Безопасное управление тормозом (SBC) / категория 3, Класс оборудования е; Безопасное отключение момента (STO)/Категория 4, Класс оборудования е
Диагностическое покрытие
97 %
SFF Доля Безопасных Отказов
99 %
Аппаратная отказоустойчивость
1
Число безопасных двухканальных входов
2
Число диагностических выходов
2

Условия работы

Температура хранения
−25 … 55 °C
Температура окружающей среды
0 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
1400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CMMT-AS-C4-3A-EP-S1

По разделу «Принадлежности» каталога Festo этой серии.

Электрические модули11

Документы

Документация

PDFТаблица данных CMMT-AS-C4-3A-EP-S1PDF · Festo · на русскомPDFКаталог Festo CMMT-ASPDF · на английском · Festo, 2022CMMTВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

CMMT-AS-C4-3A-EP-S1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CMMT-AS-C4-3A-EP-S1?

Сервопривод Festo CMMT-AS-C4-3A-EP-S1, артикул 5340825: напряжение АС — 230 В; напряжение, фазы — однофазный; выходная частота — 0 … 599 Гц; класс безопасности — I; тип крепления — монтажная плита, болтовая; масса — 1,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CMMT-AS-C4-3A-EP-S1?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP20.

03Как расшифровать обозначение CMMT-AS-C4-3A-EP-S1?

CMMT — сервопривод; AS — тип двигателя: синхронный переменного тока; C4 — номинальный ток: 4 А; 3A — номинальное входное напряжение: 230 В перем. тока, 50-60 Гц; EP — протокол или управление: EtherNet/IP; S1 — функция безопасности: стандартные функции безопасности.

04Какие исполнения есть в серии CMMT, кроме CMMT-AS-C4-3A-EP-S1?

В серии «Сервопривод CMMT» — 17 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CMMT-AS-C4-3A-EP-S1?

В блоке «Принадлежности» на этой странице: электрические модули (11). Например: CACR-KL2-100-W1800. Подобраны по каталогу Festo для этого размера.

06Есть ли на CMMT-AS-C4-3A-EP-S1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CMMT-AS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CMMT-AS-C4-3A-EP-S1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CMMT-AS-C4-3A-EP-S1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CMMT-AS-C4-3A-EP-S1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5340825; ввоз официальный, с грузовой таможенной декларацией.

09Чем заменить CMMT-AS-C4-3A-EP-S1?

Производитель снял CMMT-AS-C4-3A-EP-S1 с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
