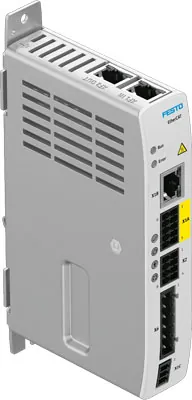

FestoКонтроллер электродвигателя

CMMT-ST-C8-1C-EC-S0

GTIN 4052568454531 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Контроллер электродвигателя Festo CMMT-ST-C8-1C-EC-S0: продукт будет снят с производства Для поиска альтернативных продуктов используйте Support Portal.

Выходная частота
0 … 20000 Гц
Класс безопасности
III
Положение при сборке
Свободная конвенция; Вертикальный
Дисплей
Светодиод зеленый/желтый/красный
Авторизация
Знак RCM; c UL us — Listed (OL)
Масса
350 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CMMT-ST-C8-1C-EC-S0

Основные

Тип крепления
Монтажная плита, болтовая; с верхней рейкой
Положение при сборке
Свободная конвенция; Вертикальный
Дисплей
Светодиод зеленый/желтый/красный
Авторизация
Знак RCM; c UL us — Listed (OL)
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Сертификационный департамент
TÜV Rheinland 01/205/5696.00/19; UL E331130; TÜV Rh. UK 01/205U/5696.00/22
Относительная влажность воздуха
5 — 90 %; не конденсирующий
Макс. высота установки над уровнем моря
2000 м
Класс защиты
IP20
Класс безопасности
III
Категория перенапряжения
I
Степень загрязнения
2
Номинальное напряжение, питание нагрузки DC
24 … 48 В
Допустимый диапазон, питание нагрузки
−15 % / +15 %
Макс. среднее напряжение в сети, DC
60 В
Номинальное рабочее напряжение постоянного тока, питание логики
24 В
Допустимый диапазон, напряжение для логики
± 15 %
Потребление тока, питание логики без зажимного тормоза
1 А
Ток питания логики с удерживающим тормозом
2 А
Диапазон выходного напряжения переменного тока (AC)
От 0 В до входного напряжения
Номинальный выходной ток
8 А
Эффективный номинальной ток на фазу
8 А
Эффективный пиковый ток на фазу
10 А
Макс. длительного пикового тока
3 с
Номинальная мощность контроллера
300 Вт
Пиковая нагрузка
400 Вт
Выходная частота
0 … 20000 Гц
Максимальная длина кабеля двигателя без сетевого фильтра
25 м
Макс. выходной ток на удерживающий тормоз
1 А
Макс. падение напряжения от питания логики до выхода тормоза
1 В
Режим работы контроллера
Каскадный регулятор; P контроллер позиционирования; PI контроллер скорости; ПИ-регулятор тока для усилия или момента; Профильный режим: по записям и прямой; Интерполяционный режим по полевой шине; Синхронные режимы; Выход в исходное положение; Наладочный режим; Автонастройка
Режим работы
Векторное управление с обратной связью; Разрешение положения 24 бит на оборот; Частота дискретизации 20 кГц; Pulse-width modulation with 20 кГц; Сбор данных в реальном времени; 2x Input-Capture (x, v, F); 2x Output-Trigger (x, v, F)
Настраиваемое снижение тока
С использованием программного обеспечения
Функция защиты
I²t мониторинг; Индикация температуры; Мониторинг тока; Обнаружение ошибок напряжения; Индикация ошибки; Программное обнаружение конечного положения
Настройка номинального тока
С использованием программного обеспечения
Интерфейс Ethernet, функция
Параметрирование и ввод в эксплуатацию
Интерфейс Ethernet, протокол
TCP/IP
Коммуникационный профиль
CiA402
Интерфейс промышленной шины, скорость обмена данными
100 Мбит/с
Fieldbus интерфейс, тип подключения
2х разъем
Fieldbus интерфейс, технология подключения
RJ45
Интерфейс энкодера, назначение
BiSS-C; Инкрементальный энкодер
Кол-во цифровых логических входов
6
Вход логической схемы
NPN (коммутация отрицательного сигнала); PNP (положительное переключение)
Характеристики логических входов
Свободно конфигурируется в данных пределах; В отдельных случаях — входы безопасности; Без гальванической развязки
Спецификация, цифровой вход
По IEC 61131-2, тип 3
Диапазон работы логических входов
−3 … 30 В
Число быстрых логических входов
2
Разрешение по времени быстрых логических входов
1 мкс
Кол-во цифровых выходов на 24 В DC
2
Цифровые выходы
NPN (коммутация отрицательного сигнала); PNP (положительное переключение)
Характеристики цифровых выходов
Конфигурируемый; Без гальванической развязки
Макс. ток, цифровые выходы логики
100 мА
Число быстрых дискретных выходов
2
Разрешение по времени быстрых дискретных выходов
1 мкс
Число беспотенциальных дискретных выходов
1
Макс. ток беспотенциальных дискретных выходов
100 мА
Функция безопасности
Безопасное отключение момента (STO)
Аппаратная отказоустойчивость
1
Число безопасных двухканальных входов
1
Число диагностических выходов
1

Условия работы

Температура хранения
−25 … 55 °C
Температура окружающей среды
0 … 50 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
350 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных CMMT-ST-C8-1C-EC-S0PDF · Festo · на русскомPDFКаталог Festo CMMT-STPDF · на английском · Festo, 2023CMMTВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

CMMT-ST-C8-1C-EC-S0: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CMMT-ST-C8-1C-EC-S0?

Контроллер электродвигателя Festo CMMT-ST-C8-1C-EC-S0, артикул 8084005: выходная частота — 0 … 20000 Гц; класс безопасности — III; положение при сборке — свободная конвенция, вертикальный; дисплей — светодиод зеленый/желтый/красный; авторизация — знак RCM, c UL us — Listed (OL); масса — 350 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CMMT-ST-C8-1C-EC-S0?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP20.

03Какие исполнения есть в серии CMMT, кроме CMMT-ST-C8-1C-EC-S0?

В серии «Сервопривод CMMT» — 17 позиций. Все позиции серии с отбором по параметрам — на странице серии.

04Есть ли на CMMT-ST-C8-1C-EC-S0 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CMMT-ST; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

05Сколько стоит CMMT-ST-C8-1C-EC-S0 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CMMT-ST-C8-1C-EC-S0 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

06CMMT-ST-C8-1C-EC-S0 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8084005; ввоз официальный, с грузовой таможенной декларацией.

07Чем заменить CMMT-ST-C8-1C-EC-S0?

Производитель снял CMMT-ST-C8-1C-EC-S0 с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
