FestoКонтроллер (система управления)

CMXH-ST2-C5-7-DIOP

GTIN 4052568271527 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Контроллер (система управления) Festo CMXH-ST2-C5-7-DIOP: для поиска альтернативных продуктов используйте Support Portal.

Авторизация
Знак RCM
Сертификационный департамент
01/205/5519.00/16; TÜV Rheinland
Класс защиты
IP20
Относительная влажность воздуха
0 — 90 %; не конденсирующий
Техника электрических соединений, вх./вых.
Разъем, Sub-D, 15-полюсный
Масса
700 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CMXH-ST2-C5-7-DIOP

  1. CMXHСерия

    Контроллер (система управления)

  2. ST2Тип двигателя и число осей

    Шаговый двигатель ST; 2

  3. C5Номинальный ток

    5 А

  4. 7Номинальное входное напряжение

    48 В пост. тока

  5. DIOPПротокол или управление и дискретный вход/выход

    Дискретные входы и выходы; PNP

Характеристики

Технические данные CMXH-ST2-C5-7-DIOP

Основные

Тип крепления
На Н-рейке с помощью принадлежностей; С винтами в пазах
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению
Сертификационный департамент
01/205/5519.00/16; TÜV Rheinland
Класс защиты
IP20
Относительная влажность воздуха
0 — 90 %; не конденсирующий
Техника электрических соединений, вх./вых.
Разъем, Sub-D, 15-полюсный
Кол-во цифровых логических входов
8
Кол-во цифровых выходов на 24 В DC
5
Примечание по дискретным входам/выходам
Дискретные входы/выходы доступны только в режиме вх./вых.
Соединение шины
Разъем; 9-пин; Sub-D
Режим работы контроллера
Прямой режим; Выбор набора
Интерфейс процесса
Для 31 записи
Номинальное рабочее напряжение постоянного тока, питание логики
24 В
Допустимый диапазон, напряжение для логики
± 15 %
Номинальное напряжение, питание нагрузки DC
48 В
Примечание по номинальному рабочему напряжению пост. тока (DC) для питания нагрузки
Альтернативно также доступно 24 В
Допустимый диапазон, питание нагрузки
± 10 %
Потребление тока, питание логики без зажимного тормоза
0,2 А
Макс. потребление тока для логического питания, удержания тормоза и вх./вых.
0,9 А
Тормозное сопротивление
15 Ом
Примечание по тормозному резистору
Встроенный тормозной резистор
Фильтр сетевого питания
Встроенный
Номинальный ток, питание нагрузки
10 А
Допустимый ток нагрузку
12 А
Нагрузка по току на один выход
100 мА
Поддержание напряжения питания при сбое
10 мс
Примечание по буферизации отключения питания
10 мс не соблюдаются при встроенном тормозе.
Отображение состояния
7-сигментный дисплей; LED
Ethernet, количество
1
Ethernet, поддерживаемые протоколы
TCP/IP, Modbus TCP
Тест на нечувствительность к вибрации
EN 60068-2-6
Тест на нечувствительность к удару
EN 60068-2-27
Класс безопасности
III
Общее количество осей
2
Методы переключения
CAN-Bus; TCP/IP
Коммуникационный профиль
FHPP
Макс. скорость передачи по fieldbus
100 Мбит/с
Примечание по макс. Скорости передачи данных fieldbus
1 Мбит/с с CANopen
Поддерживаемая кинематика
Портальный манипулятор EXCM
Размеры W x L x H
50 мм x 149 мм x 130 мм
Диагностика устройства
Память диагностики
Параметры конфигурации
Системные параметры
Протокол
FHPP; Modbus TCP
Интерфейс Ethernet
RJ 45 (розетка, 8-пиновая)
Светодиоды, относящиеся к шине
Устройство: рабочий статус; Com: статус связи
Светодиоды, относящиеся к продукту
POWER: напряжение нагрузки
Функция безопасности
Безопасное отключение момента (STO)
Уровень представления (PL)
Безопасное отключение момента (STO)/категория 3, Класс оборудования e
Уровень полноты безопасности (SIL)
Безопасное отключение момента (STO)/SIL 3
Интервал контрольных испытаний
20 a
Диагностическое покрытие
90 %
SFF Доля Безопасных Отказов
99 %
Сертифицировано для функций безопасности по ISO 13849 (PL)
Изделие может быть использованов SRP/CS до категории 3, PL e
Сертифицировано для функций безопасности по ISO 13849 и IEC 61508 (SIL)
Изделие может использоваться в SRP/CS до SIL 3 (высокие требования)
Возможность Опасного Сбоя в Час (PFHd)
2E-09
Среднее Время до Опасного Сбоя (MTTFd)
STO/5700 лет
Продолжительность использования Tm
20 a
Аппаратная отказоустойчивость
1
Характеристики цифровых выходов
Без гальванической развязки

Условия работы

Температура окружающей среды
0 … 50 °C
Температура хранения
−25 … 75 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
700 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CMXH-ST2-C5-7-DIOP

По разделу «Принадлежности» каталога Festo — для размера 7.

Крепление1

Документы

Документация

PDFТаблица данных CMXH-ST2-C5-7-DIOPPDF · Festo · на русскомPDFКаталог Festo CMXH-ST2PDF · на английском · Festo, 2022

FAQ

Частые вопросы

CMXH-ST2-C5-7-DIOP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CMXH-ST2-C5-7-DIOP?

Контроллер (система управления) Festo CMXH-ST2-C5-7-DIOP, артикул 3605478: авторизация — знак RCM; сертификационный департамент — 01/205/5519.00/16, TÜV Rheinland; класс защиты — IP20; относительная влажность воздуха — 0 — 90 %, не конденсирующий; техника электрических соединений, вх./вых. — разъем, Sub-D, 15-полюсный; масса — 700 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CMXH-ST2-C5-7-DIOP?

По таблице данных Festo: температура окружающей среды — 0 … 50 °C; класс защиты — IP20.

03Как расшифровать обозначение CMXH-ST2-C5-7-DIOP?

CMXH — контроллер (система управления); ST2 — тип двигателя и число осей: шаговый двигатель ST, 2; C5 — номинальный ток: 5 А; 7 — номинальное входное напряжение: 48 В пост. тока; DIOP — протокол или управление и дискретный вход/выход: дискретные входы и выходы, PNP.

04Какие принадлежности подходят к CMXH-ST2-C5-7-DIOP?

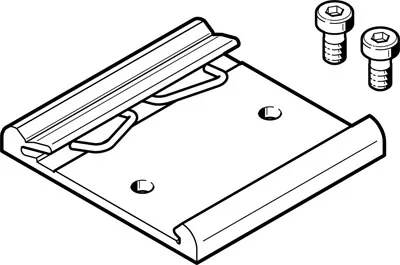

В блоке «Принадлежности» на этой странице: крепление (1). Например: CAFM-D3-H. Подобраны по каталогу Festo для этого размера.

05Есть ли на CMXH-ST2-C5-7-DIOP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CMXH-ST2; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CMXH-ST2-C5-7-DIOP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CMXH-ST2-C5-7-DIOP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CMXH-ST2-C5-7-DIOP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3605478; ввоз официальный, с грузовой таможенной декларацией.

08Чем заменить CMXH-ST2-C5-7-DIOP?

Производитель снял CMXH-ST2-C5-7-DIOP с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
