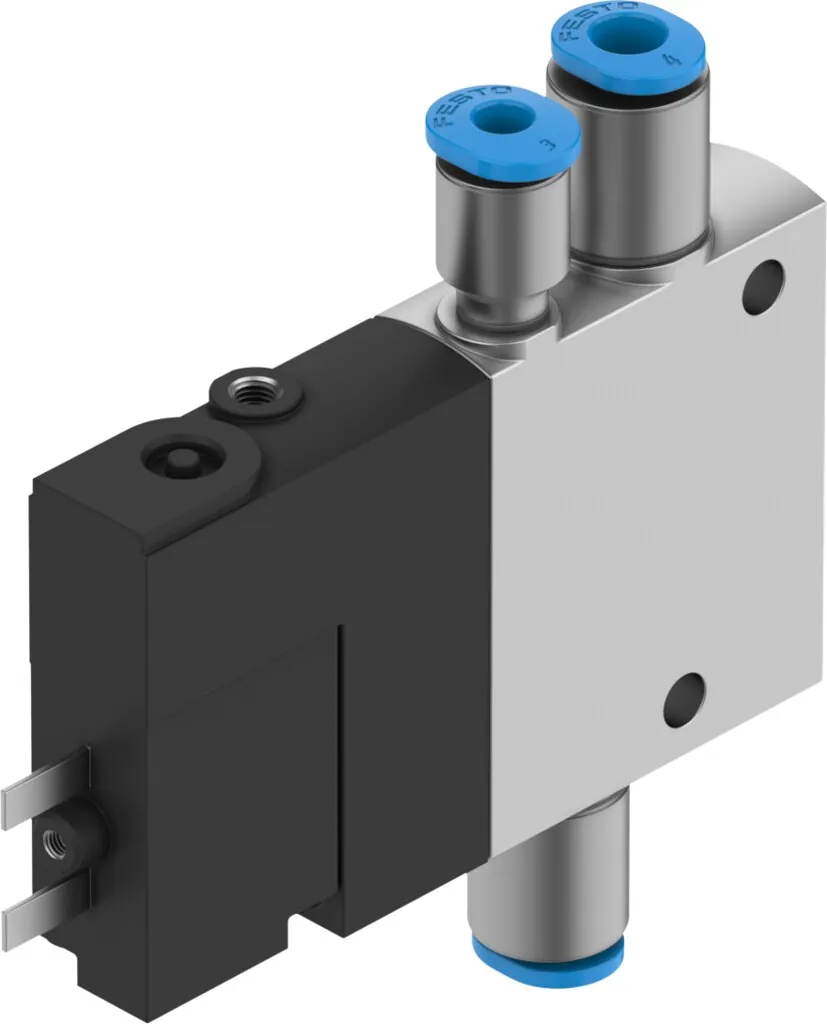

FestoРаспределитель с электроуправлением

CPE10-M1BH-3GLS-QS-4

GTIN 4052568159597 Оригинал Festo

Распределитель с электроуправлением Festo CPE10-M1BH-3GLS-QS-4: высокая плотность элементов Этот тип подходит для работы на вакууме.

Функция
3/2 Н.З., моностабильный
Присоединение 1
QS-4
Присоединение 2
QS-4
Электрическое подключение
2-пин
Тип управления
Электрический
Масса
62 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные CPE10-M1BH-3GLS-QS-4

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
190 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65; с розеткой; по IEC 60529
Условный проход
4 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
С принадлежностями, с защелкой; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Идентификация позиции распределителя
Держатель табличек
Перекрытие
Положительное перекрытие
Пилотное давление
2,5 … 8 бар
Время выключения
14 мс
Время включения
14 мс
Рабочий цикл
100 % со снижением тока удержания
Макс. позитивный тестовый импульс с логикой 0
1200 мкс
Макс. негативный тестовый импульс с логикой 1
900 мкс
Характеристики катушки
24 В пост. тока: 1.28 Вт
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82
M3
Подвод пилотного воздуха 12
M3
Пневматическое подключение, канал 1
QS-4
Пневматическое подключение, канал 2
QS-4
Пневматическое подключение, канал 3
M7

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к CPE10-M1BH-3GLS-QS-4

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха11
Плиты и коллекторы2
Катушки и управление2
Крепление3
Сменные части1
Прочее1
Датчики и кабели9

Документы

Документация

PDFТаблица данных CPE10-M1BH-3GLS-QS-4PDF · Festo · на русскомPDFКаталог Festo CPE-GPDF · на английском · Festo, 2026CPE10Все исполнения серии90 позиций, подбор по параметрам

FAQ

Частые вопросы

CPE10-M1BH-3GLS-QS-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPE10-M1BH-3GLS-QS-4?

Распределитель с электроуправлением Festo CPE10-M1BH-3GLS-QS-4, артикул 196849: функция — 3/2 Н.З., моностабильный; присоединение 1 — QS-4; присоединение 2 — QS-4; электрическое подключение — 2-пин; тип управления — электрический; масса — 62 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CPE10-M1BH-3GLS-QS-4?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен CPE10-M1BH-3GLS-QS-4?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPE10, кроме CPE10-M1BH-3GLS-QS-4?

В серии «Распределитель с электроуправлением CPE10» — 90 позиций. У CPE10-M1BH-3GLS-QS-4: функция — 3/2 Н.З., моностабильный. Другие варианты (функция: 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.; 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CPE10-M1BH-3GLS-QS-4?

В блоке «Принадлежности» на этой странице: подключение воздуха (11), плиты и коллекторы (2), катушки и управление (2), крепление (3), сменные части (1), прочее (1). Например: PUN-H-4X0,75-BL, NEDY-L2R1-V1-Z4W2Z-U-0.3L-M12G4-2.5R, AHB-MEB, DAVM-MW-V1-32-V, CPV10-VI-P.M7-150. Подобраны по каталогу Festo для этого размера.

07Есть ли на CPE10-M1BH-3GLS-QS-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPE-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CPE10-M1BH-3GLS-QS-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPE10-M1BH-3GLS-QS-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CPE10-M1BH-3GLS-QS-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196849; ввоз официальный, с грузовой таможенной декларацией.
