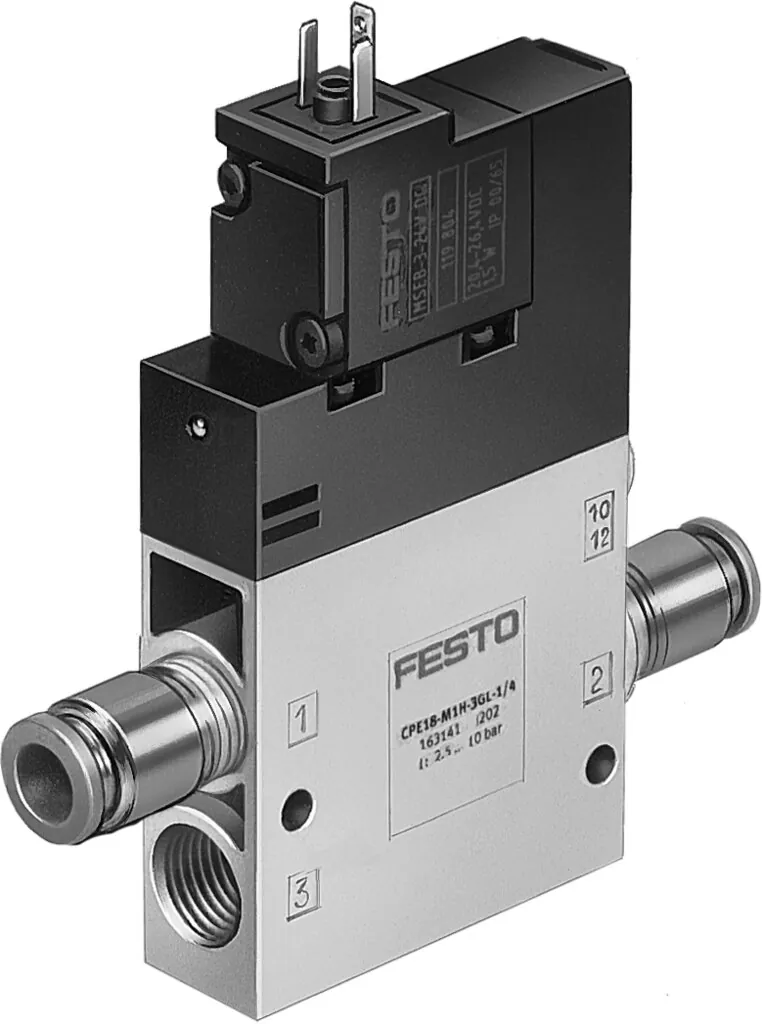

FestoРаспределитель с электроуправлением

CPE24-M1H-3OL-QS-10

GTIN 4052568133313 Оригинал Festo

Распределитель с электроуправлением Festo CPE24-M1H-3OL-QS-10: высокая плотность элементов Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Функция
3/2 Н.О., моностабильный
Присоединение 1
QS-10
Питание пилотного каскада
Внутренний
Тип сброса
Воздушная пружина
Тип управления
Электрический
Масса
322 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

Питание пилотного каскада

Характеристики

Технические данные CPE24-M1H-3OL-QS-10

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
24 мм
Стандартный номинальный расход
1250 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65; с розеткой; по IEC 60529
Условный проход
11 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
С принадлежностями, с защелкой; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Идентификация позиции распределителя
Держатель табличек
Перекрытие
Положительное перекрытие
Время выключения
33 мс
Время включения
50 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
3300 мкс
Макс. негативный тестовый импульс с логикой 1
3100 мкс
Характеристики катушки
24 В пост. тока: 1.5 Вт
Допустимые колебания напряжения
−15 % / +10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Расположение контактов тип С по EN 175301-803
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82
M5
Подвод пилотного воздуха 12
M5
Пневматическое подключение, канал 1
QS-10
Пневматическое подключение, канал 2
QS-10
Пневматическое подключение, канал 3
G3/8

Условия работы

Рабочее давление
2,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к CPE24-M1H-3OL-QS-10

По разделу «Принадлежности» каталога Festo — для размера 24. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха11
Плиты и коллекторы2
Катушки и управление2
Крепление3
Прочее1
Датчики и кабели14

Документы

Документация

PDFТаблица данных CPE24-M1H-3OL-QS-10PDF · Festo · на русскомPDFКаталог Festo CPE-GPDF · на английском · Festo, 2026CPE24Все исполнения серии107 позиций, подбор по параметрам

FAQ

Частые вопросы

CPE24-M1H-3OL-QS-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPE24-M1H-3OL-QS-10?

Распределитель с электроуправлением Festo CPE24-M1H-3OL-QS-10, артикул 163172: функция — 3/2 Н.О., моностабильный; присоединение 1 — QS-10; питание пилотного каскада — внутренний; тип сброса — воздушная пружина; тип управления — электрический; масса — 322 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CPE24-M1H-3OL-QS-10?

По таблице данных Festo: рабочее давление — 2,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой, по IEC 60529.

04Из каких материалов изготовлен CPE24-M1H-3OL-QS-10?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPE24, кроме CPE24-M1H-3OL-QS-10?

В серии «Распределитель с электроуправлением CPE24» — 107 позиций. У CPE24-M1H-3OL-QS-10: функция — 3/2 Н.О., моностабильный; присоединение 1 — QS-10; питание пилотного каскада — внутренний. Другие варианты (функция: 3/2 Н.З., моностабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CPE24-M1H-3OL-QS-10?

В блоке «Принадлежности» на этой странице: подключение воздуха (11), плиты и коллекторы (2), катушки и управление (2), крепление (3), прочее (1), датчики и кабели (14). Например: PUN-H-10X1,5-BL, NEDY-L2R1-V1-Z4W2Z-U-0.3L-M12G4-2.5R, AHB-MEB, DAVM-MW-V1-32-V, IBS-6X10. Подобраны по каталогу Festo для этого размера.

07Есть ли на CPE24-M1H-3OL-QS-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPE-G; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CPE24-M1H-3OL-QS-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPE24-M1H-3OL-QS-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CPE24-M1H-3OL-QS-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 163172; ввоз официальный, с грузовой таможенной декларацией.
