FestoПневмоостров

CPV-SC-FB-VI

Оригинал Festo

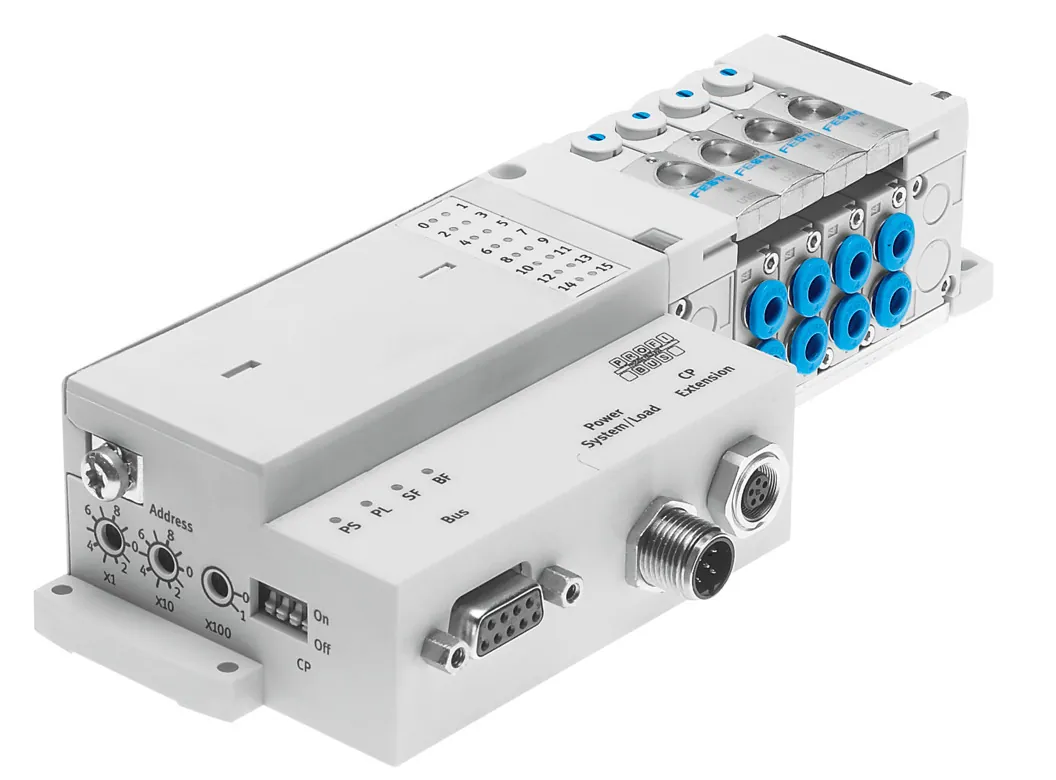

Пневмоостров Festo CPV-SC-FB-VI: с подключением fieldbus. Примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Электрическая система вх./вых.
Да
Тип пневмоострова
80
Класс защиты
IP40
Пилотное давление
3 … 7 бар
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPV-SC-FB-VI

Основные

Электрическое подключение
Монтажная система CPI; Полевая шина
Электрическая система вх./вых.
Да
Тип пневмоострова
80
Класс защиты
IP40
Пилотное давление
3 … 7 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Знак KC
KC-EMV
Авторизация
C UL us — Recognized (OL)
Структура пневмоострова
Фиксированный шаг
Макс. количество распределителей
16
Макс. кол-во зон давления
8
Тип управления
Электрический
Функция распределителя
2/2 Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный
Тип конструкции
Золотниковый
Размер клапана
10 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
170 л/мин при 10 мм
Условный проход
2,5 мм
Пригодность для работы с вакуумом
Да
Функция быстрого выхлопа
Не дросселируемый
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Рабочее давление
−0,9 … 7 бар
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам
3 … 7 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных CPV-SC-FB-VIPDF · Festo · на русскомCPVВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

CPV-SC-FB-VI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPV-SC-FB-VI?

Пневмоостров Festo CPV-SC-FB-VI, артикул 538510: электрическая система вх./вых. — да; тип пневмоострова — 80; класс защиты — IP40; пилотное давление — 3 … 7 бар; маркировка UKCA (см. декларацию о соответствии) — по британским нормам ЭМС. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает CPV-SC-FB-VI?

По таблице данных Festo: рабочее давление — −0,9 … 7 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Какие исполнения есть в серии CPV, кроме CPV-SC-FB-VI?

В серии «Пневмоостров CPV» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPV-SC-FB-VI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF. Скачивание без регистрации.

06Сколько стоит CPV-SC-FB-VI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPV-SC-FB-VI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPV-SC-FB-VI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 538510; ввоз официальный, с грузовой таможенной декларацией.
