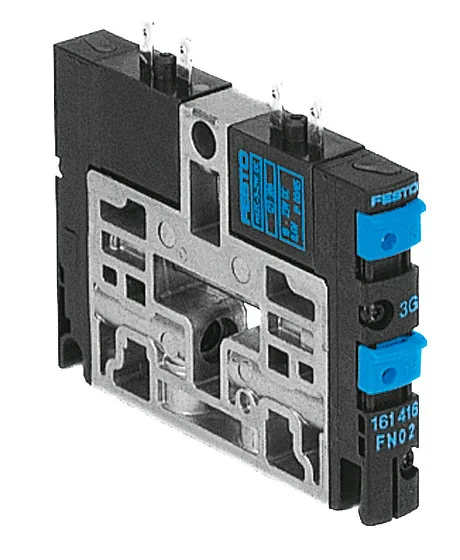

FestoРаспределитель с электроуправлением
CPV10-M1H-2X3-OLS-M7
GTIN 4052568129224 Оригинал Festo
Распределитель с электроуправлением Festo CPV10-M1H-2X3-OLS-M7: для пневмоострова CPV. В корпусе распределителя находятся два 3/2 клапана, оба нормально открытые. Этот тип подходит для работы на вакууме.
- Функция распределителя
- 2x3/2, Н.О., моностабильные
- Тип управления
- Электрический
- Размер клапана
- 10 мм
- Стандартный номинальный расход
- 400 л/мин
- Тип конструкции
- Золотниковый
- Масса
- 70 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPV10-M1H-2X3-OLS-M7
Основные
- Функция распределителя
- 2x3/2, Н.О., моностабильные
- Тип управления
- Электрический
- Размер клапана
- 10 мм
- Стандартный номинальный расход
- 400 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Воздушная пружина
- Класс защиты
- IP65
- Условный проход
- 4 мм
- Функция быстрого выхлопа
- Не дросселируемый
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний; Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 3 … 8 бар
- Значение b
- 0,4
- Значение С
- 1,6 л/(с·бар)
- Время выключения
- 25 мс
- Время включения
- 17 мс
- Рабочий цикл
- 100 % со снижением тока удержания
- Потребление электроэнергии
- 0,46 Вт
- Макс. позитивный тестовый импульс с логикой 0
- 1400 мкс
- Макс. негативный тестовый импульс с логикой 1
- 700 мкс
- Тип крепления
- Со сквозным отверстием
- Подвод пилотного воздуха 12/14
- Общая линия
- Выхлоп пилота, канал 82/84
- Общая линия
- Пневматическое подключение, канал 1
- Общая линия
- Пневматическое присоединение, 11
- Общая линия
- Пневматическое подключение, канал 2
- M7
- Выхлопные каналы 3/5 объединены
- Общая линия
- Пневматическое присоединение, канал 4
- M7
Условия работы
- Рабочее давление
- −0,9 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура хранения
- −20 … 40 °C
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 70 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление; Латунь; POM; PPS; Сталь
FAQ
Частые вопросы
CPV10-M1H-2X3-OLS-M7: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPV10-M1H-2X3-OLS-M7?
Распределитель с электроуправлением Festo CPV10-M1H-2X3-OLS-M7, артикул 161417: функция распределителя — 2x3/2, Н.О., моностабильные; тип управления — электрический; размер клапана — 10 мм; стандартный номинальный расход — 400 л/мин; тип конструкции — золотниковый; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает CPV10-M1H-2X3-OLS-M7?
По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен CPV10-M1H-2X3-OLS-M7?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление, латунь, POM, PPS, сталь. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии CPV10, кроме CPV10-M1H-2X3-OLS-M7?
В серии «Распределитель с электроуправлением CPV10» — 73 позиции. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на CPV10-M1H-2X3-OLS-M7 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит CPV10-M1H-2X3-OLS-M7 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPV10-M1H-2X3-OLS-M7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08CPV10-M1H-2X3-OLS-M7 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161417; ввоз официальный, с грузовой таможенной декларацией.
