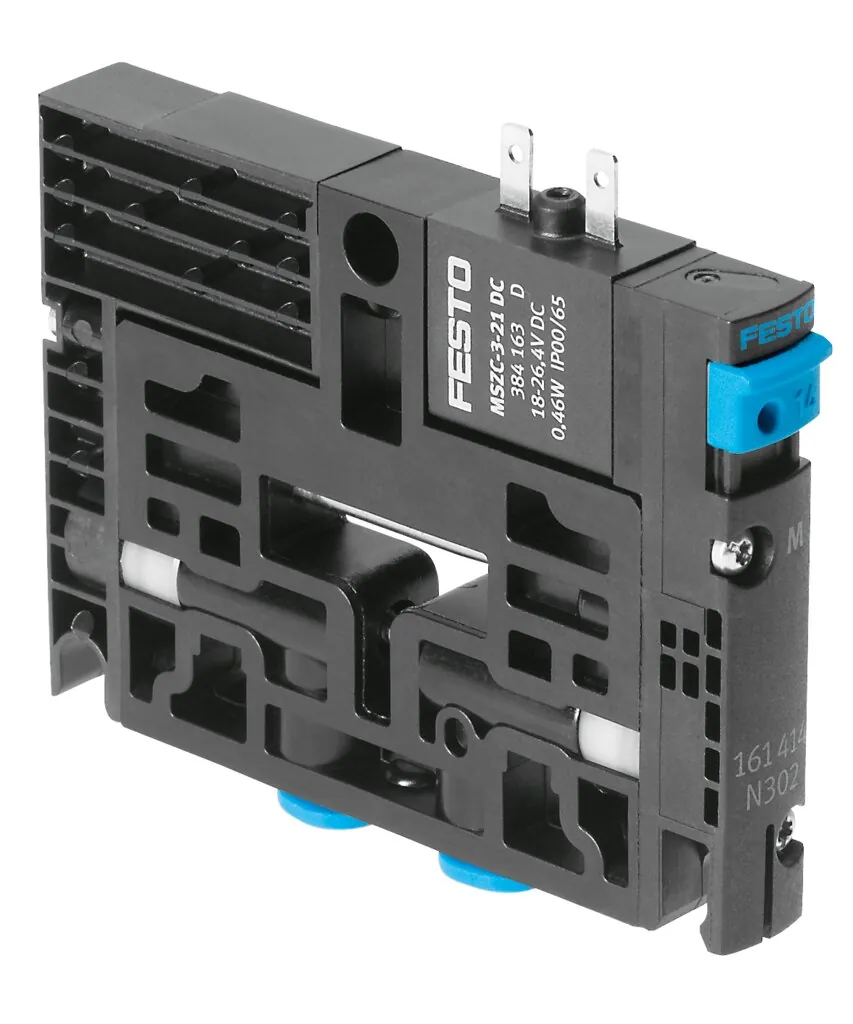

FestoРаспределитель с электроуправлением
CPV14-M1H-5LS-1/8
GTIN 4052568012342 Оригинал Festo
Распределитель с электроуправлением Festo CPV14-M1H-5LS-1/8: для пневмоострова CPV. Этот тип подходит для работы на вакууме.
- Функция
- 5/2 моностабильный
- Присоединение 1
- Общая линия
- Значение b
- 0,42
- Тип управления
- Электрический
- Размер клапана
- 14 мм
- Масса
- 120 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 2x2/2, Н.З., моностабильные
- 2x2/2, Н.О./Н.З., моностабильные
- 2x3/2, Н.З., моностабильные
- 2x3/2, Н.О., моностабильные
- 2x3/2, Н.О./Н.З., моностабильный
- 5/2 бистабильный
- 5/2 моностабильный
Присоединение 1
- Монтажная плита
- Общая линия
- Общая линия с отключением давления
Характеристики
Технические данные CPV14-M1H-5LS-1/8
Основные
- Функция распределителя
- 5/2 моностабильный
- Тип управления
- Электрический
- Размер клапана
- 14 мм
- Стандартный номинальный расход
- 800 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Воздушная пружина
- Класс защиты
- IP65
- Условный проход
- 6 мм
- Функция быстрого выхлопа
- Не дросселируемый
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний; Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 3 … 8 бар
- Значение b
- 0,42
- Значение С
- 3,2 л/(с·бар)
- Время выключения
- 35 мс
- Время включения
- 25 мс
- Рабочий цикл
- 100 % со снижением тока удержания
- Потребление электроэнергии
- 0,65 Вт
- Макс. позитивный тестовый импульс с логикой 0
- 1400 мкс
- Макс. негативный тестовый импульс с логикой 1
- 400 мкс
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Тип крепления
- Со сквозным отверстием
- Подвод пилотного воздуха 12/14
- Общая линия
- Выхлоп пилота, канал 82/84
- Общая линия
- Пневматическое подключение, канал 1
- Общая линия
- Пневматическое подключение, канал 2
- G1/8
- Выхлопные каналы 3/5 объединены
- Общая линия
- Пневматическое присоединение, канал 4
- G1/8
Условия работы
- Рабочее давление
- −0,9 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура хранения
- −20 … 40 °C
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 120 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление; Латунь; POM; PPS; Сталь
FAQ
Частые вопросы
CPV14-M1H-5LS-1/8: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPV14-M1H-5LS-1/8?
Распределитель с электроуправлением Festo CPV14-M1H-5LS-1/8, артикул 161360: функция — 5/2 моностабильный; присоединение 1 — общая линия; значение b — 0,42; тип управления — электрический; размер клапана — 14 мм; масса — 120 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает CPV14-M1H-5LS-1/8?
По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен CPV14-M1H-5LS-1/8?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление, латунь, POM, PPS, сталь. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии CPV14, кроме CPV14-M1H-5LS-1/8?
В серии «Распределитель с электроуправлением CPV14» — 16 позиций. У CPV14-M1H-5LS-1/8: функция — 5/2 моностабильный; присоединение 1 — общая линия. Другие варианты (функция: 5/2 бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на CPV14-M1H-5LS-1/8 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит CPV14-M1H-5LS-1/8 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPV14-M1H-5LS-1/8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08CPV14-M1H-5LS-1/8 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161360; ввоз официальный, с грузовой таможенной декларацией.
