FestoГенератор вакуума
CPV14-M1H-VI95-2GLS-1/8
GTIN 4052568146122 Оригинал Festo

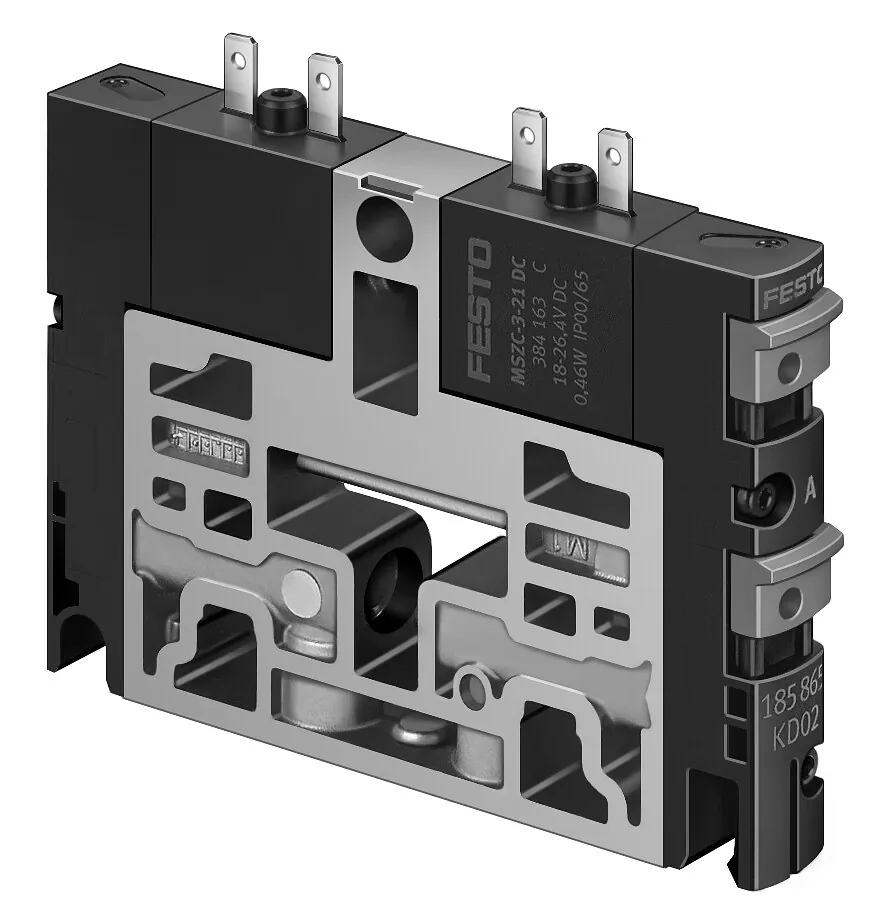

Генератор вакуума Festo CPV14-M1H-VI95-2GLS-1/8: с импульсом сброса.
- Присоединение 1
- Монтажная плита
- Условный проход, сопло Лаваля
- 0,95 мм
- Положение при сборке
- Любое
- Характеристика эжектора
- Высокий вакуум
- Макс. вакуум
- 85 %
- Масса
- 114 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPV14-M1H-VI95-2GLS-1/8
Основные
- Условный проход, сопло Лаваля
- 0,95 мм
- Положение при сборке
- Любое
- Характеристика эжектора
- Высокий вакуум
- Макс. вакуум
- 85 %
- Электрическое подключение
- Разъем
- Тип крепления
- Со сквозным отверстием
- Пневматическое подключение, канал 1
- Монтажная плита
- Пневматическое подключение, канал 3
- Монтажная плита
- Подключение вакуума
- G1/8
Условия работы
- Рабочее давление
- 2 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- 0 … 50 °C
- Температура окружающей среды
- 0 … 50 °C
Масса
- Вес продукта
- 114 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Алюминиевое литье под давление
Принадлежности
Что подходит к CPV14-M1H-VI95-2GLS-1/8
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха24
- QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
- QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
- PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
- PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
- GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
- GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
- GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
- GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
- PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
- PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
- PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
- PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
- PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
- PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
- QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
- QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
- QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
- QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
- QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
- QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
- QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
- QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
- QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
- QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266
FAQ
Частые вопросы
CPV14-M1H-VI95-2GLS-1/8: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPV14-M1H-VI95-2GLS-1/8?
Генератор вакуума Festo CPV14-M1H-VI95-2GLS-1/8, артикул 185871: присоединение 1 — монтажная плита; условный проход, сопло Лаваля — 0,95 мм; положение при сборке — любое; характеристика эжектора — высокий вакуум; макс. вакуум — 85 %; масса — 114 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как работает генератор вакуума?
Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.
03При каком давлении и температуре работает CPV14-M1H-VI95-2GLS-1/8?
По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].
04Из каких материалов изготовлен CPV14-M1H-VI95-2GLS-1/8?
Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии CPV14, кроме CPV14-M1H-VI95-2GLS-1/8?
В серии «Распределитель с электроуправлением CPV14» — 16 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к CPV14-M1H-VI95-2GLS-1/8?
В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.
07Есть ли на CPV14-M1H-VI95-2GLS-1/8 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит CPV14-M1H-VI95-2GLS-1/8 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPV14-M1H-VI95-2GLS-1/8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09CPV14-M1H-VI95-2GLS-1/8 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185871; ввоз официальный, с грузовой таможенной декларацией.
