FestoПневмоостров

CPV14-VI

Оригинал Festo

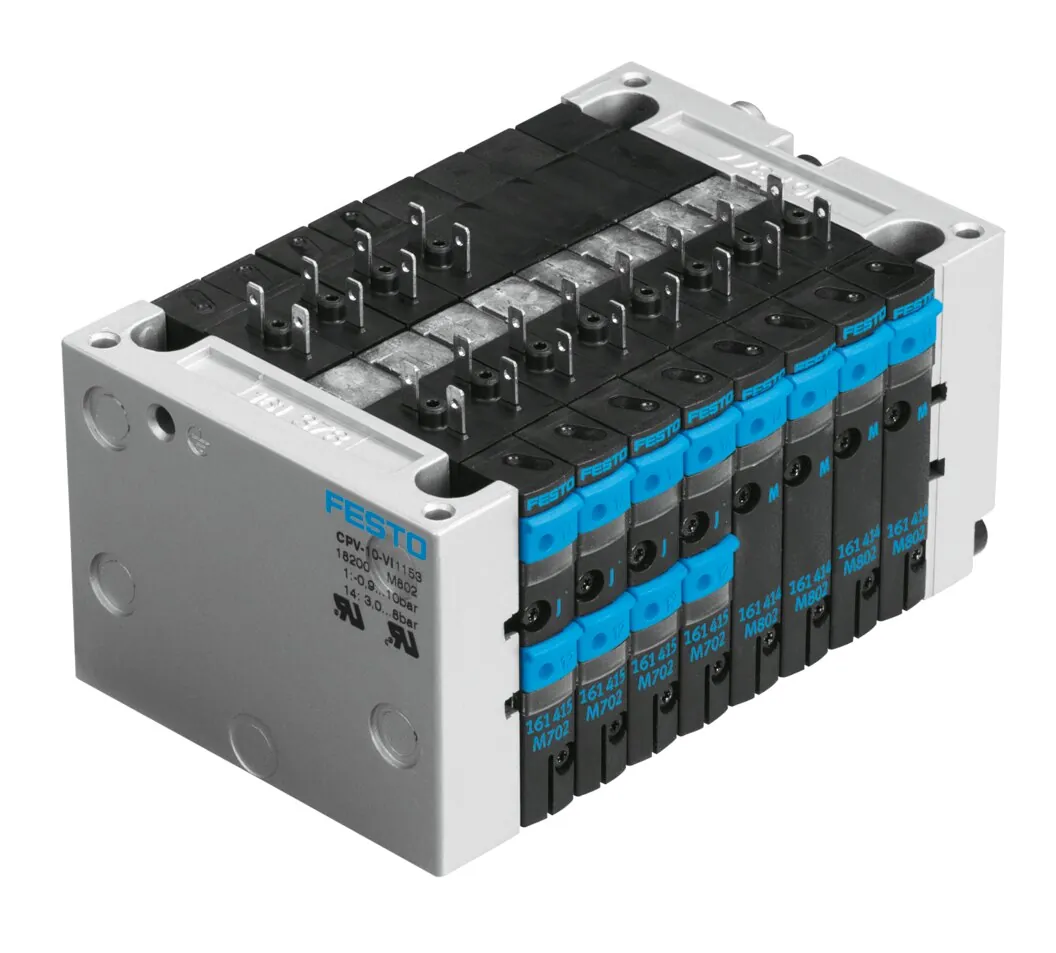

Пневмоостров Festo CPV14-VI: пневмоостров CPV, монтажный шаг 14 мм. Примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Электрическая система вх./вых.
Да
Тип пневмоострова
10
Класс защиты
IP65
Пилотное давление
3 … 80 бар
Знак KC
KC-EMV

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Собрать пневмоостров CPV в конструкторе

Характеристики

Технические данные CPV14-VI

Основные

Электрическое подключение
AS-Interface; Монтажная система CPI; Индивидуальное подключение; Полевая шина; Многополюсный разъем
Электрическая система вх./вых.
Да
Тип пневмоострова
10
Класс защиты
IP65
Прим. указание по рабочему давлению
0 — 0.8 МПа with external pilot air; 0 — 8 бар с внешним питанием пилотов
Пилотное давление
3 … 80 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Recognized (OL)
Категория ATEX Газ
II 3G
Сертификация взрывозащиты за пределами Евросоюза
EPL Gc (GB); NEC 500 Class I, Div. 2
Взрывозащита типа "Газ"
Ex ec IIC T4 Gc X
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +50°C
Структура пневмоострова
Фиксированный шаг
Макс. количество распределителей
8
Макс. кол-во функций распределителей
16
Макс. кол-во зон давления
2
Тип управления
Электрический
Функция распределителя
2x2/2, Н.З., моностабильные; 2x2/2, Н.О./Н.З., моностабильные; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный; Эжектор; Эжектор + 2/2 клапан, Н.З., моностабильный.
Тип конструкции
Золотниковый
Тип уплотнения
Мягкий
Размер клапана
14 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
800 л/мин при 14 мм
Условный проход
6 мм
Пригодность для работы с вакуумом
Да
Пневматическое подключение, канал 1
Общая линия
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
Общая линия
Пневматическое присоединение, канал 4
G1/8
Подвод пилотного воздуха 12/14
Общая линия
Выхлоп пилота, канал 82/84
Общая линия
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 40 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; 2 — Средняя стойкость к коррозии
Рабочее давление
−0,9 … 10 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Принадлежности

Что подходит к CPV14-VI

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных CPV14-VIPDF · Festo · на русскомCPV14-VIВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

CPV14-VI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPV14-VI?

Пневмоостров Festo CPV14-VI, артикул 18210: электрическая система вх./вых. — да; тип пневмоострова — 10; класс защиты — IP65; пилотное давление — 3 … 80 бар; знак KC — KC-EMV. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает CPV14-VI?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Какие исполнения есть в серии CPV14-VI, кроме CPV14-VI?

В серии «Многоканальная пневматическая плита CPV14-VI» — 33 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPV14-VI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPV14-VI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF. Скачивание без регистрации.

07Сколько стоит CPV14-VI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPV14-VI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPV14-VI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 18210; ввоз официальный, с грузовой таможенной декларацией.
