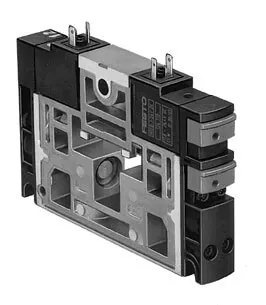

FestoРаспределитель с электроуправлением

CPV18-M1H-2X3-GLS-1/4

GTIN 4052568012892 Оригинал Festo

Распределитель с электроуправлением Festo CPV18-M1H-2X3-GLS-1/4: для пневмоострова CPV. В корпусе распределителя находятся два 3/2 клапана, оба нормально закрытые. Этот тип подходит для работы на вакууме.

Функция распределителя
2x3/2, Н.З., моностабильные
Тип управления
Электрический
Размер клапана
18 мм
Стандартный номинальный расход
1600 л/мин
Тип конструкции
Золотниковый
Масса
260 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Собрать пневмоостров CPV в конструкторе

Характеристики

Технические данные CPV18-M1H-2X3-GLS-1/4

Основные

Функция распределителя
2x3/2, Н.З., моностабильные
Тип управления
Электрический
Размер клапана
18 мм
Стандартный номинальный расход
1600 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Авторизация
C-Tick
Класс защиты
IP65
Условный проход
8 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний; Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 8 бар
Значение b
0,38
Значение С
6,3 л/(с·бар)
Время выключения
24 мс
Время включения
18 мс
Рабочий цикл
100 %
Потребление электроэнергии
1,5 Вт
Тип крепления
Со сквозным отверстием
Подвод пилотного воздуха 12/14
Общая линия
Выхлоп пилота, канал 82/84
Общая линия
Пневматическое подключение, канал 1
Общая линия
Пневматическое присоединение, 11
Общая линия
Пневматическое подключение, канал 2
G1/4
Выхлопные каналы 3/5 объединены
Общая линия
Пневматическое присоединение, канал 4
G1/4

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 40 °C
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
260 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление; Латунь; POM; PPS; Сталь

Документы

Документация

PDFТаблица данных CPV18-M1H-2X3-GLS-1/4PDF · Festo · на русскомCPV18Все исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

CPV18-M1H-2X3-GLS-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPV18-M1H-2X3-GLS-1/4?

Распределитель с электроуправлением Festo CPV18-M1H-2X3-GLS-1/4, артикул 163189: функция распределителя — 2x3/2, Н.З., моностабильные; тип управления — электрический; размер клапана — 18 мм; стандартный номинальный расход — 1600 л/мин; тип конструкции — золотниковый; масса — 260 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CPV18-M1H-2X3-GLS-1/4?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен CPV18-M1H-2X3-GLS-1/4?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление, латунь, POM, PPS, сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPV18, кроме CPV18-M1H-2X3-GLS-1/4?

В серии «Распределитель с электроуправлением CPV18» — 29 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CPV18-M1H-2X3-GLS-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPV18-M1H-2X3-GLS-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPV18-M1H-2X3-GLS-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPV18-M1H-2X3-GLS-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 163189; ввоз официальный, с грузовой таможенной декларацией.
