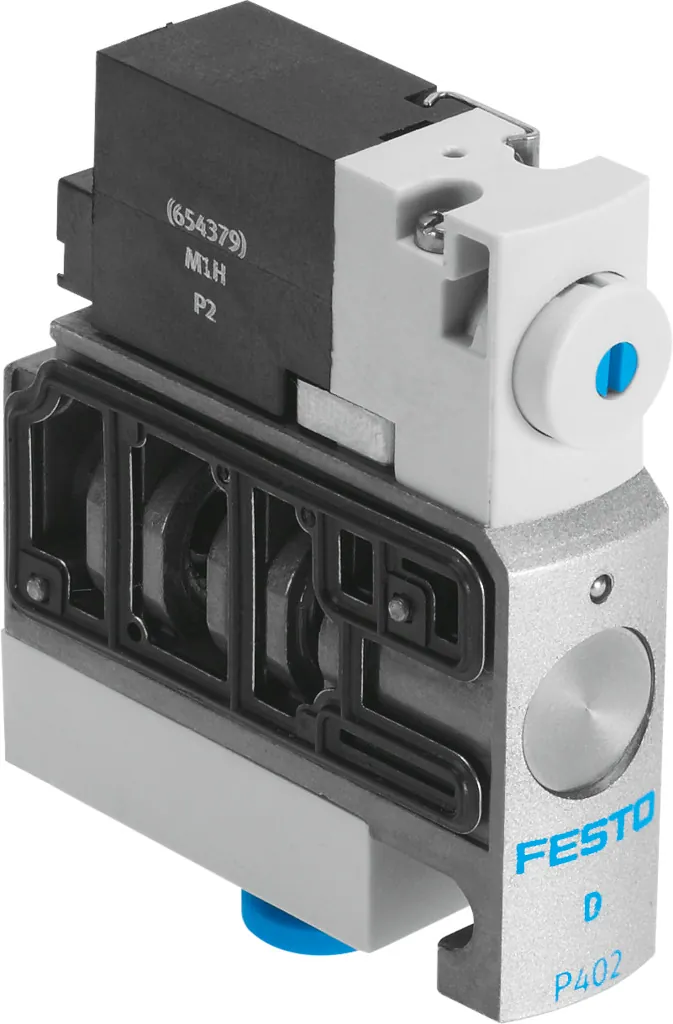

FestoРаспределитель с электроуправлением

CPVSC1-M1H-N-P-M5O

GTIN 4052568162757 Оригинал Festo

Распределитель с электроуправлением Festo CPVSC1-M1H-N-P-M5O: для пневмоострова CPV-SC, присоединение М5. Этот тип подходит для работы на вакууме.

Функция
3/2 Н.О., моностабильный
Присоединение 2
M5
Характеристики катушки
22 В пост. тока: 1 Вт
Ручное дублирование
Защелкиваемый; Толкающий
Тип управления
Электрический
Масса
30 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

Характеристики

Технические данные CPVSC1-M1H-N-P-M5O

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Размер клапана
10 мм
Стандартный номинальный расход
170 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP40
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 7 бар
Время выключения
10 мс
Время включения
10 мс
Макс. позитивный тестовый импульс с логикой 0
400 мкс
Макс. негативный тестовый импульс с логикой 1
200 мкс
Характеристики катушки
22 В пост. тока: 1 Вт
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин; Разъем
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82/84
Общая линия
Пневматическое подключение, канал 1
Общая линия
Пневматическое подключение, канал 2
M5
Выхлопные каналы 3/5 объединены
Общая линия
Пневматическое присоединение, канал 4
M5

Условия работы

Рабочее давление
−0,9 … 7 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
30,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных CPVSC1-M1H-N-P-M5OPDF · Festo · на русскомCPVSC1Все исполнения серии34 позиции, подбор по параметрам

FAQ

Частые вопросы

CPVSC1-M1H-N-P-M5O: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPVSC1-M1H-N-P-M5O?

Распределитель с электроуправлением Festo CPVSC1-M1H-N-P-M5O, артикул 527551: функция — 3/2 Н.О., моностабильный; присоединение 2 — M5; характеристики катушки — 22 В пост. тока: 1 Вт; ручное дублирование — защелкиваемый, толкающий; тип управления — электрический; масса — 30 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает CPVSC1-M1H-N-P-M5O?

По таблице данных Festo: рабочее давление — −0,9 … 7 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен CPVSC1-M1H-N-P-M5O?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CPVSC1, кроме CPVSC1-M1H-N-P-M5O?

В серии «Распределитель с электроуправлением CPVSC1» — 34 позиции. У CPVSC1-M1H-N-P-M5O: функция — 3/2 Н.О., моностабильный; присоединение 2 — M5. Другие варианты (функция: 2/2 Н.З., моностабильный; 3/2 Н.З., моностабильный; 5/2 бистабильный; 5/2 моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на CPVSC1-M1H-N-P-M5O документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPVSC1-M1H-N-P-M5O и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPVSC1-M1H-N-P-M5O в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPVSC1-M1H-N-P-M5O — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 527551; ввоз официальный, с грузовой таможенной декларацией.
