FestoВходной модуль

CPX-16DE

GTIN 4052568182540 Оригинал Festo

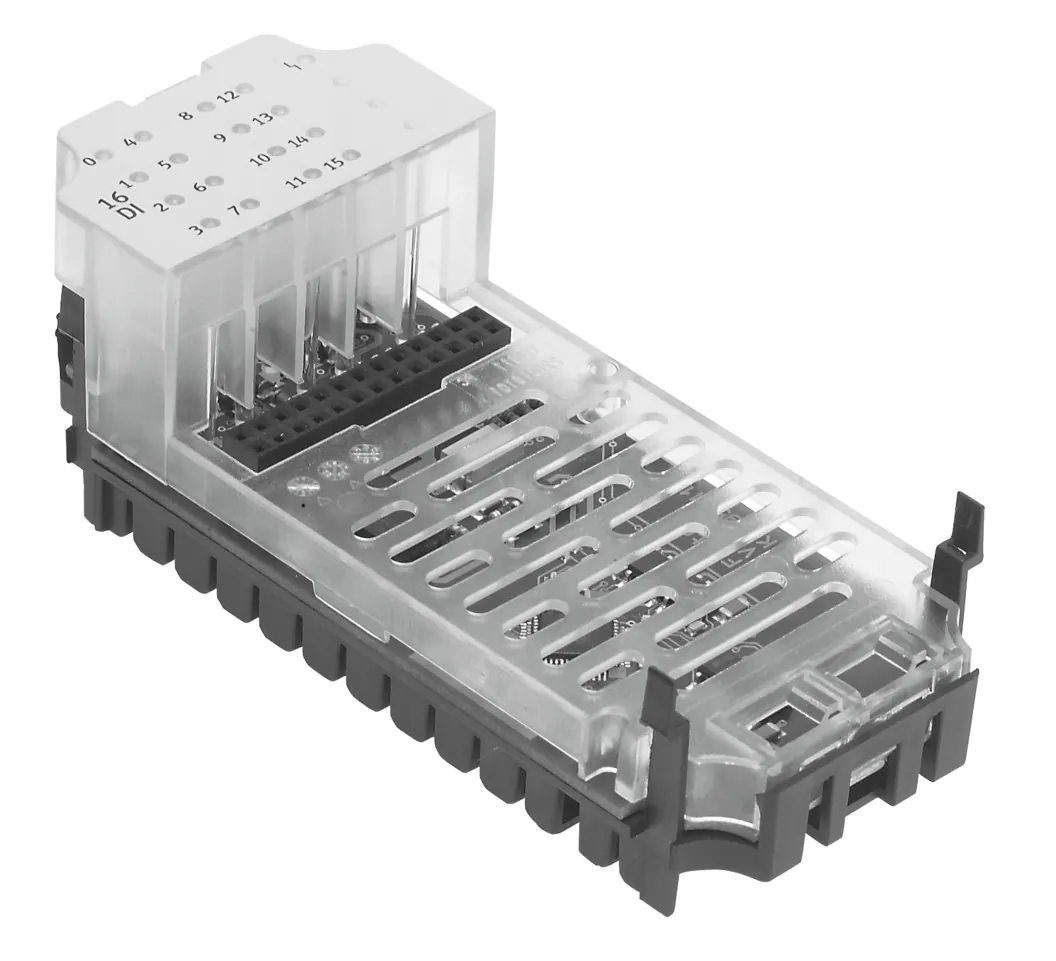

Входной модуль Festo CPX-16DE: для модульного электрического терминала СРХ.

Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Типично 15 мА
Кол-во входов
16
Входные характеристики
IEC1131-T2
Масса
41 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-16DE

Основные

Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 50 мм
Класс защиты
В зависимости от блока подсоединений
Светодиодные индикаторы
1 групповая диагностика; Состояние 16 каналов
Диагностика
Короткое замыкание или перегрузка по каналам
Параметры конфигурации
Время устранения дребезга контакта на входе; Время расширения сигнала; Поведение после короткого замыкания; Контроль модуля
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Типично 15 мА
Кол-во входов
16
Входные характеристики
IEC1131-T2
Уровень переключения
Сигнал 0: <= 5 В; Сигнал 1: >= 11 В
Вход логической схемы
PNP (положительное переключение)
Время колебаний на входе
3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
Макс. остаточный ток входа на модуль
1,8 А
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Нет
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для модуля

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
41 г

Материалы

Материал корпуса
PA с армированием; PC

Документы

Документация

PDFТаблица данных CPX-16DEPDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-16DE: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-16DE?

Входной модуль Festo CPX-16DE, артикул 543815: диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; собственное потребление тока при рабочем напряжении — типично 15 мА; кол-во входов — 16; входные характеристики — IEC1131-T2; масса — 41 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-16DE?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-16DE?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-16DE?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-16DE документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-16DE и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-16DE в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-16DE — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 543815; ввоз официальный, с грузовой таможенной декларацией.
