FestoАналоговый модуль

CPX-4AE-P-D10

GTIN 4052568207175 Оригинал Festo

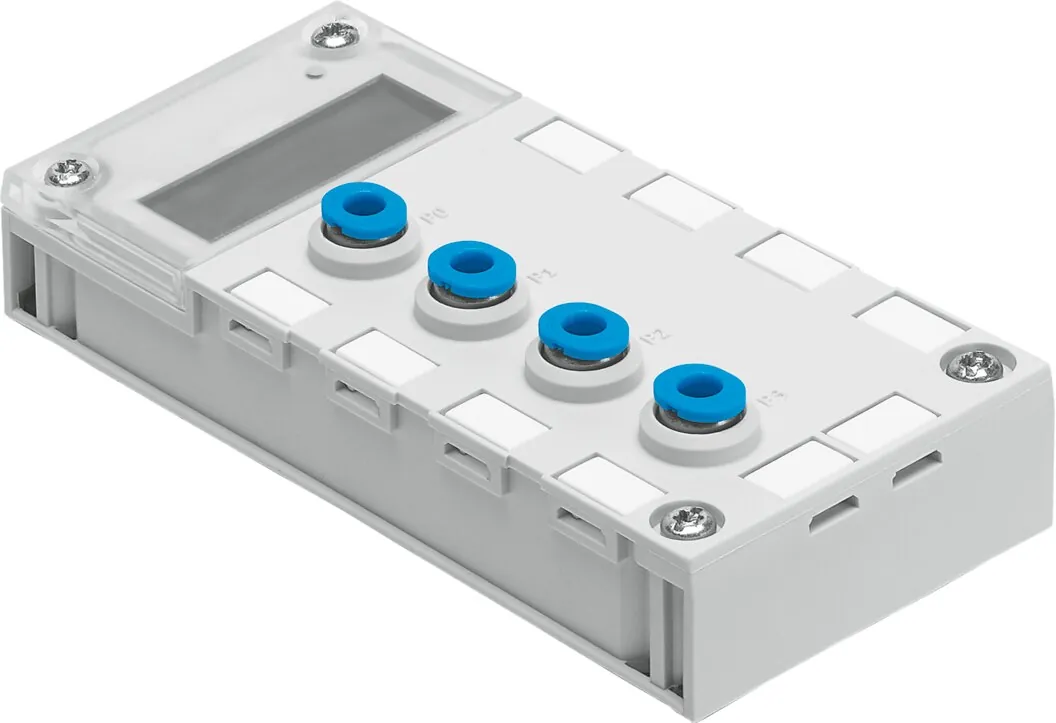

Аналоговый модуль Festo CPX-4AE-P-D10.

Класс защиты
IP65; IP67
Пневматическое присоединение
QS-4
Светодиодные индикаторы
1 групповая диагностика
Параметры конфигурации
Единица измерения
Внутреннее время цикла
5 мс
Масса
115 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-4AE-P-D10

Основные

Размеры W x L x H
(включая блок связи); 50 мм x 107 мм x 55 мм
Класс защиты
IP65; IP67
Пневматическое присоединение
QS-4
Светодиодные индикаторы
1 групповая диагностика
Диагностика
Выход за пределы по каналам; ошибка параметризации
Параметры конфигурации
Единица измерения
Внутреннее время цикла
5 мс
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Обычно 50 мА.
Кол-во входов
4
Измеряемая величина
4х относительное давление/2х дифференциальное давление
Диапазон измерения давления, конечное значение
10 бар
Диапазон измерения давления, начальное значение
0 бар

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
0 … 50 °C
Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
115 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Принадлежности

Что подходит к CPX-4AE-P-D10

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных CPX-4AE-P-D10PDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-4AE-P-D10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-4AE-P-D10?

Аналоговый модуль Festo CPX-4AE-P-D10, артикул 560362: класс защиты — IP65, IP67; пневматическое присоединение — QS-4; светодиодные индикаторы — 1 групповая диагностика; параметры конфигурации — единица измерения; внутреннее время цикла — 5 мс; масса — 115 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-4AE-P-D10?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-4AE-P-D10?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-4AE-P-D10?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-4AE-P-D10?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-4X0,75-BL. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-4AE-P-D10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-4AE-P-D10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-4AE-P-D10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-4AE-P-D10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560362; ввоз официальный, с грузовой таможенной декларацией.
