FestoАналоговый модуль

CPX-4AE-U-I

GTIN 4052568008123 Оригинал Festo

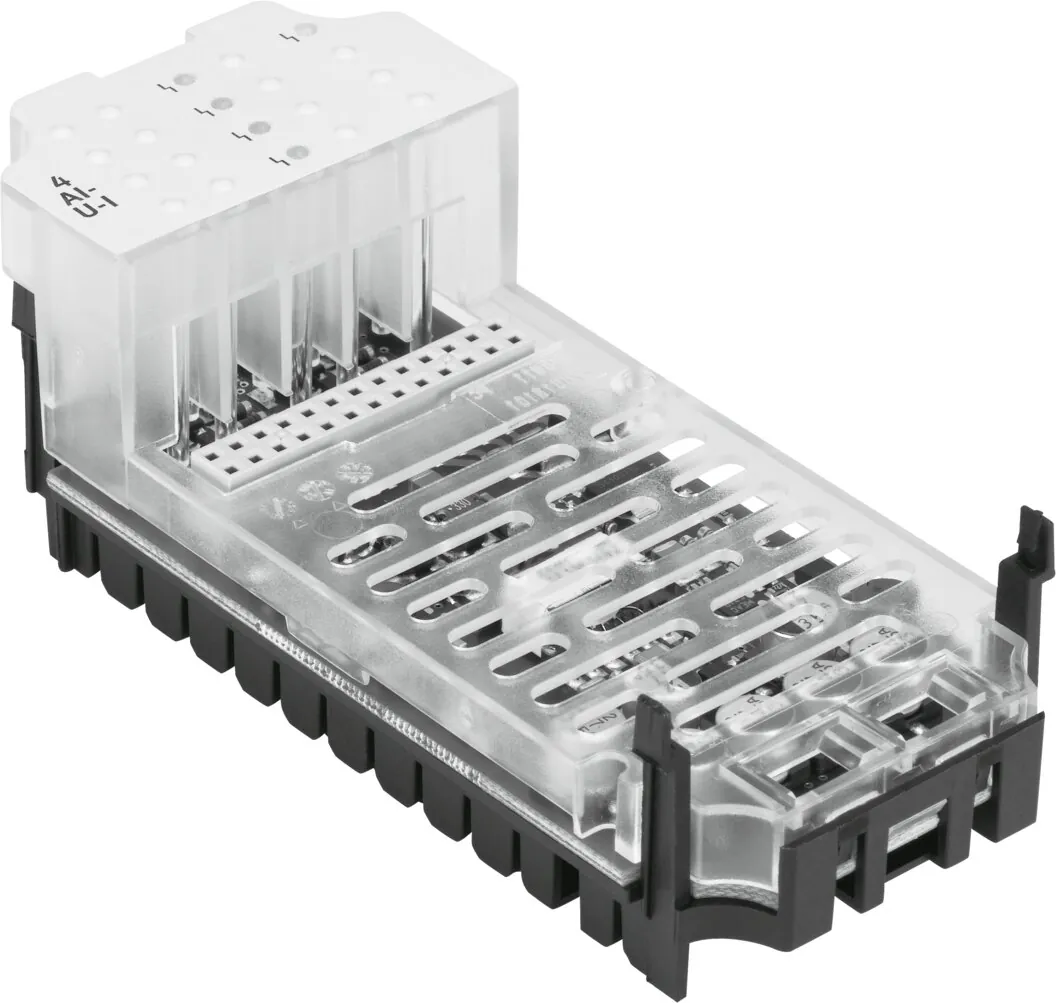

Аналоговый модуль Festo CPX-4AE-U-I.

Макс. длина линии
30 м; С защитой
Внутреннее время цикла
500 мкс
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Номинальное рабочее напряжение постоянного тока, нагрузка
24 В +/- 2%
Масса
46 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-4AE-U-I

Основные

Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 50 мм
Класс защиты
В зависимости от блока подсоединений
Макс. длина линии
30 м; С защитой
Светодиодные индикаторы
1 групповая диагностика; Диагностика 4 каналов
Диагностика
Обрыв провода по каналам; Выход за пределы по каналам; ошибка параметризации; Выход за верхний или нижний предел
Параметры конфигурации
Формат данных; Принудительная установка по каналам; Контроль пределов по каналам; Сглаживание измеренных значений; Диапазон сигнала на канал; Поведение после короткого замыкания; Контроль обрыва провода по каналам
Внутреннее время цикла
500 мкс
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Номинальное рабочее напряжение постоянного тока, нагрузка
24 В +/- 2%
Собственное потребление тока при рабочем напряжении
Обычно 50 мА.
Кол-во входов
4
Формат данных
15 бит + префикс; Может быть масштабирован до 15 бит
Точность повторения
0.1% при 25º C
Базовое пороговое значение при 25°C
±0,2 %
Ошибка - выход за пределы допустимого диапазона температур окружающей среды
±0,3 %
Типы датчиков
+/- 10 В; +/- 20 мА; +/- 5 В; 0 — 10 В; 0 — 20 мА; 1-5 В; 4 — 20 мА
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Да, без использования внутреннего питания датчика
Защита (при коротком замыкании)
Внутренний электронный предохранитель

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
46 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Документы

Документация

PDFТаблица данных CPX-4AE-U-IPDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-4AE-U-I: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-4AE-U-I?

Аналоговый модуль Festo CPX-4AE-U-I, артикул 573710: макс. длина линии — 30 м, с защитой; внутреннее время цикла — 500 мкс; диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; номинальное рабочее напряжение постоянного тока, нагрузка — 24 В +/- 2%; масса — 46 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-4AE-U-I?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-4AE-U-I?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-4AE-U-I?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-4AE-U-I документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-4AE-U-I и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-4AE-U-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-4AE-U-I — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573710; ввоз официальный, с грузовой таможенной декларацией.
