FestoВыходной модуль
CPX-4DA
GTIN 4052568008000 Оригинал Festo

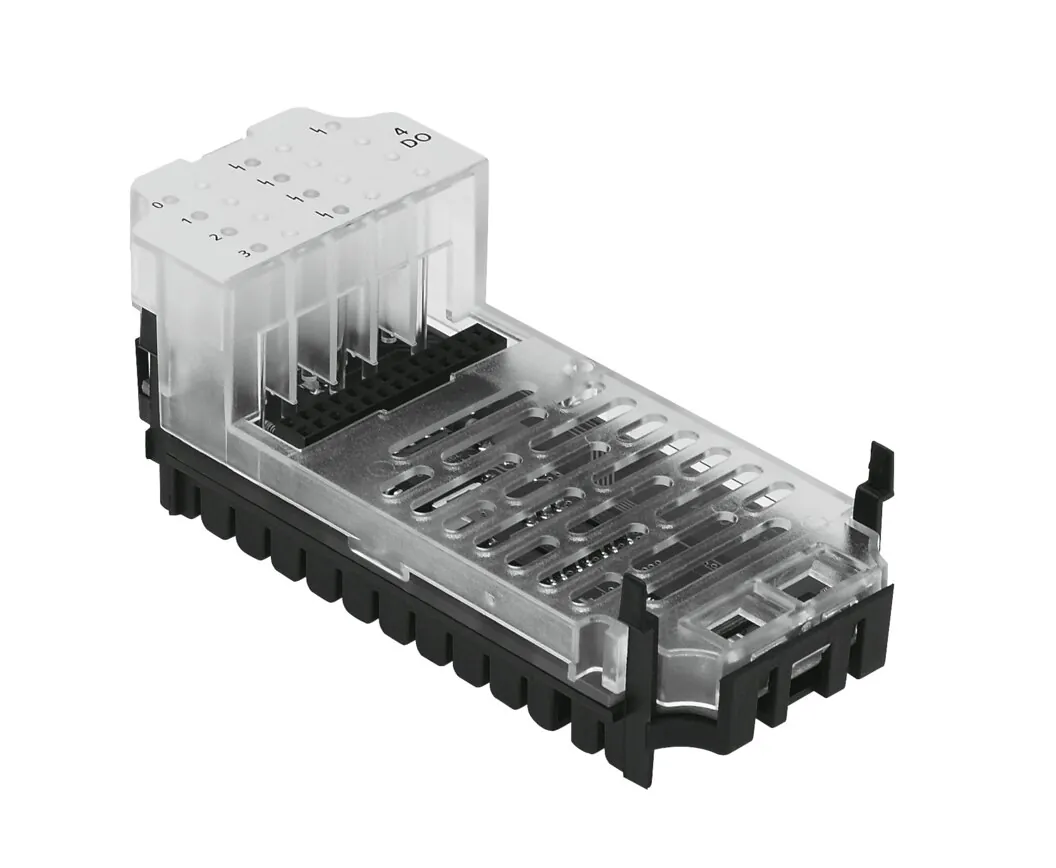

Выходной модуль Festo CPX-4DA: для модульного электрического терминала СРХ, 4 дискретных выхода.
- Кол-во выходов
- 4
- Диапазон рабочего напряжения DC
- 18 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Собственное потребление тока при рабочем напряжении
- Типично 16 мА
- График характеристики, выходы
- Основано на IEC1131-T2
- Масса
- 42 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-4DA
Основные
- Размеры W x L x H
- (вкл.связывающий блок и разъем); 50 мм x 107 мм x 50 мм
- Класс защиты
- В зависимости от блока подсоединений
- Светодиодные индикаторы
- 1 групповая диагностика; Диагностика 4 каналов; Состояние 4 каналов
- Диагностика
- Короткое замыкание или перегрузка по каналам; Низкое напряжение, выходы
- Кол-во выходов
- 4
- Параметры конфигурации
- Безопасное состояние по каналам; Принудительная установка по каналам; Режим простоя по каналам; Поведение после короткого замыкания; Контроль модуля
- Диапазон рабочего напряжения DC
- 18 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Собственное потребление тока при рабочем напряжении
- Типично 16 мА
- График характеристики, выходы
- Основано на IEC1131-T2
- Цифровые выходы
- PNP (положительное переключение)
- Макс. остаточный ток выхода на модуль
- 4 А
- Макс. электропитание на каждый канал
- 0.5 А (омическая нагрузка 24 Вт)
- Электрическая развязка, канал-канал
- Нет
- Электрическая развязка канал - внутренняя шина
- Да, при промежуточном питании
- Защита (при коротком замыкании)
- Внутренний электронный защитный предохранитель для канала
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии; (встроенные)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
Масса
- Вес продукта
- 42 г
Материалы
- Материал корпуса
- PA с армированием; PC
FAQ
Частые вопросы
CPX-4DA: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-4DA?
Выходной модуль Festo CPX-4DA, артикул 195754: кол-во выходов — 4; диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; собственное потребление тока при рабочем напряжении — типично 16 мА; график характеристики, выходы — основано на IEC1131-T2; масса — 42 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-4DA?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.
03Из каких материалов изготовлен CPX-4DA?
Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-4DA?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-4DA документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-4DA и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-4DA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-4DA — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 195754; ввоз официальный, с грузовой таможенной декларацией.
