FestoМодуль входа/выхода

CPX-8DE-8DA

GTIN 4052568162351 Оригинал Festo

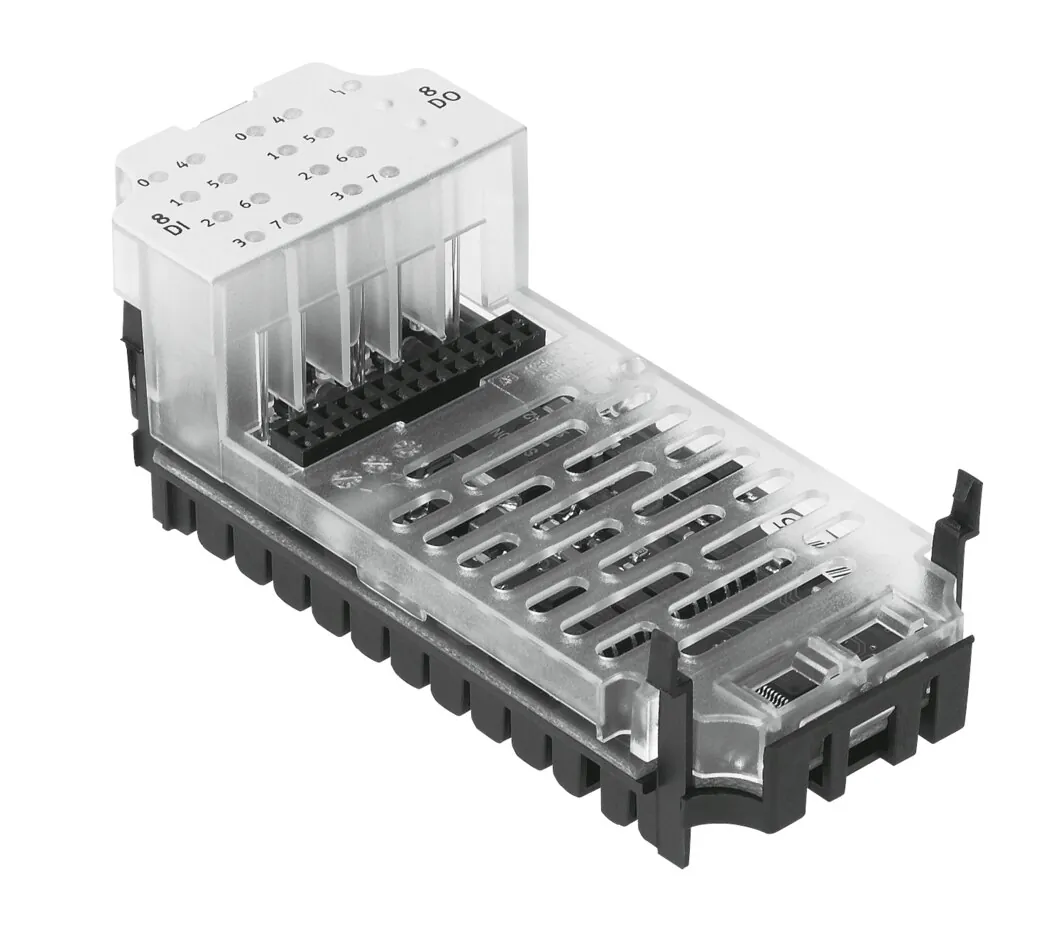

Модуль входа/выхода Festo CPX-8DE-8DA: для модульного электрического терминала СРХ, 8 дискретных входов, 8 дискретных выходов.

Кол-во выходов
8
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Типично 22 мА
Кол-во входов
8
Масса
48 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-8DE-8DA

Основные

Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 50 мм
Класс защиты
В зависимости от блока подсоединений
Светодиодные индикаторы
1 групповая диагностика; Состояние 16 каналов
Диагностика
Короткое замыкание или перегрузка по каналам; Низкое напряжение, выходы
Кол-во выходов
8
Параметры конфигурации
Время устранения дребезга контакта на входе; Безопасное состояние по каналам; Принудительная установка по каналам; Режим простоя по каналам; Время расширения сигнала; Поведение после короткого замыкания; Контроль модуля
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Собственное потребление тока при рабочем напряжении
Типично 22 мА
Кол-во входов
8
Входные характеристики
IEC1131-T2
Время колебаний на входе
3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
Макс. остаточный ток входа на модуль
0,7 А
График характеристики, выходы
IEC1131-T2
Цифровые выходы
PNP (положительное переключение)
Макс. остаточный ток выхода на модуль
4 А
Макс. электропитание на каждый канал
0.5 А (омическая нагрузка 12 Вт)
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Выходы — да, при использовании доп.питания
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
48 г

Материалы

Материал корпуса
PA с армированием; PC

Документы

Документация

PDFТаблица данных CPX-8DE-8DAPDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-8DE-8DA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-8DE-8DA?

Модуль входа/выхода Festo CPX-8DE-8DA, артикул 526257: кол-во выходов — 8; диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; собственное потребление тока при рабочем напряжении — типично 22 мА; кол-во входов — 8; масса — 48 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-8DE-8DA?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-8DE-8DA?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-8DE-8DA?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-8DE-8DA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-8DE-8DA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-8DE-8DA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-8DE-8DA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526257; ввоз официальный, с грузовой таможенной декларацией.
