FestoМодуль дискретных входов

CPX-AP-I-8DI-M12-5P

GTIN 4052568453725 Оригинал Festo

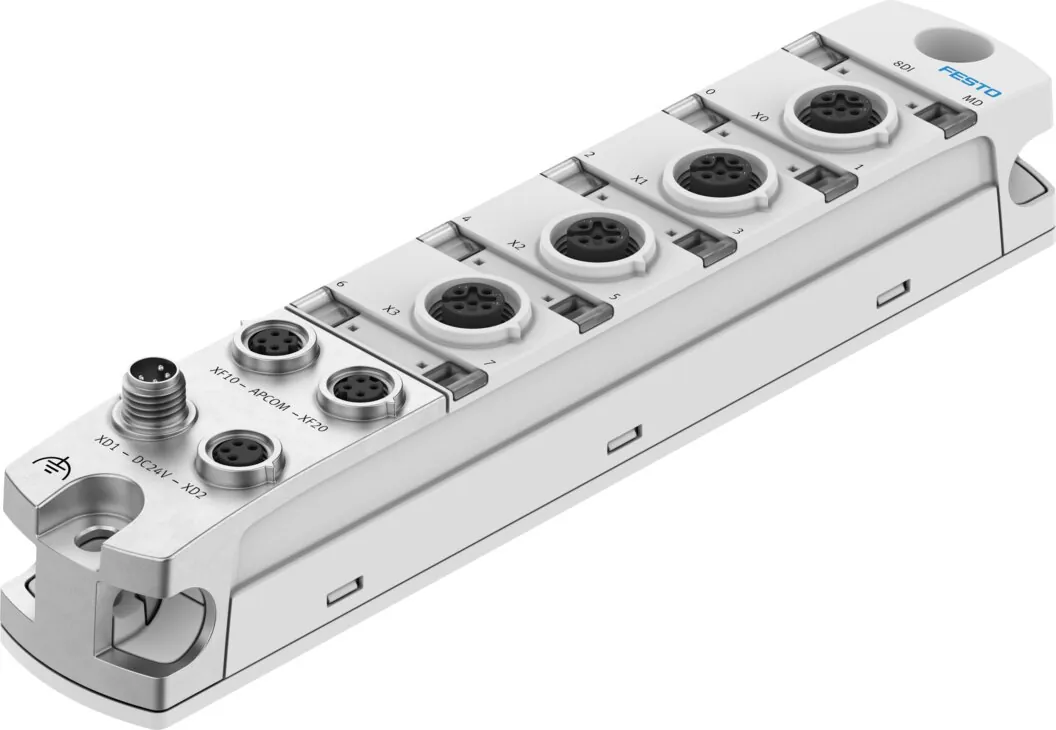

Модуль дискретных входов Festo CPX-AP-I-8DI-M12-5P.

Размеры W x L x H
30 мм x 170 мм x 35 мм
Относительная влажность воздуха
5 — 95 %; не конденсирующий
Класс защиты
IP65; IP67
Макс. длина линии
30 м, входы
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Масса
126 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-AP-I-8DI-M12-5P

Основные

Размеры W x L x H
30 мм x 170 мм x 35 мм
Тип крепления
На Н-рейке с помощью принадлежностей; со сквозным отверстием
Относительная влажность воздуха
5 — 95 %; не конденсирующий
Класс защиты
IP65; IP67
Примечание по классу защиты
Неиспользуемые присоединения заглушены
Макс. длина линии
30 м, входы
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E239998
Диагностика с помощью светодиодов
Диагностика по модулям; Статус на канал
Диагностика по внутренней связи
Короткое замыкание/перегрузка в питании датчика Electronics/sensors overvoltage
Интерфейс связи, тип подключения
2х разъем
Интерфейс связи, способ подключения
M8x1, кодировка D to EN 61076-2-114
Интерфейс связи, число контактов
4
Интерфейс связи, протокол
AP
Интерфейс связи, экранирование
Да
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M8x1, A-код по EN 61076-2-104
Электропитание, количество контактов/проводов
4
Силовое подключение, тип
Розетка разъема
Силовое подключение, способ
M8x1, A-код по EN 61076-2-104
Силовое подключение, число контактов
4
Номинальное рабочее напряжение DC для электроники/датчиков
24 В
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
Typical 32 мА
Поддержание напряжения питания при сбое
10 мс
Защищен от смены полярности
Да
Электрическое подключение, вход, функция
Дискретный вход
Электрическое подключение, вход, тип подключения
4х разъема
Электрическое подключение, вход, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение, вход, количество контактов/проводов
5
Кол-во входов
8
Входные характеристики
По IEC 61131-2, тип 3
Уровень переключения
Сигнал 0: <= 5 В; Сигнал 1: >= 11 В
Вход логической схемы
PNP (положительное переключение); 2-проводные датчики по IEC 61131-2; 3-проводные датчики по IEC 61131-2
Время колебаний на входе
0,1 мс; 3 мс; 10 мс; 20 мс
Макс. остаточный ток входа на модуль
1,8 А

Условия работы

Температура окружающей среды
−20 … 50 °C
Температура хранения
−40 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
126 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA; PC; Никелированное цинковое литье
Материал кольца
FPM

Принадлежности

Что подходит к CPX-AP-I-8DI-M12-5P

По разделу «Принадлежности» каталога Festo этой серии.

Прочее3
Датчики и кабели12

Плиты и коллекторы7

Документы

Документация

PDFТаблица данных CPX-AP-I-8DI-M12-5PPDF · Festo · на русскомPDFКаталог Festo CPX-AP-IPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-AP-I-8DI-M12-5P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-AP-I-8DI-M12-5P?

Модуль дискретных входов Festo CPX-AP-I-8DI-M12-5P, артикул 8086602: размеры W x L x H — 30 мм x 170 мм x 35 мм; относительная влажность воздуха — 5 — 95 %, не конденсирующий; класс защиты — IP65, IP67; макс. длина линии — 30 м, входы; маркировка UKCA (см. декларацию о соответствии) — по британским нормам ЭМС; масса — 126 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-AP-I-8DI-M12-5P?

По таблице данных Festo: температура окружающей среды — −20 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-AP-I-8DI-M12-5P?

Материал корпуса — PA, PC, никелированное цинковое литье; материал кольца — FPM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-AP-I-8DI-M12-5P?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-AP-I-8DI-M12-5P?

В блоке «Принадлежности» на этой странице: прочее (3), датчики и кабели (12), плиты и коллекторы (7). Например: ASLR-L-X4-612-P240, NEBL-M8G4-E-0.3-N-M8G4, NEDY-L2R1-V1-M12G5-N-M12G4. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-AP-I-8DI-M12-5P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-AP-I; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-AP-I-8DI-M12-5P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-AP-I-8DI-M12-5P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-AP-I-8DI-M12-5P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8086602; ввоз официальный, с грузовой таможенной декларацией.
