FestoИнтерфейс PROFINET

CPX-AP-I-PN-M12

GTIN 4052568452339 Оригинал Festo

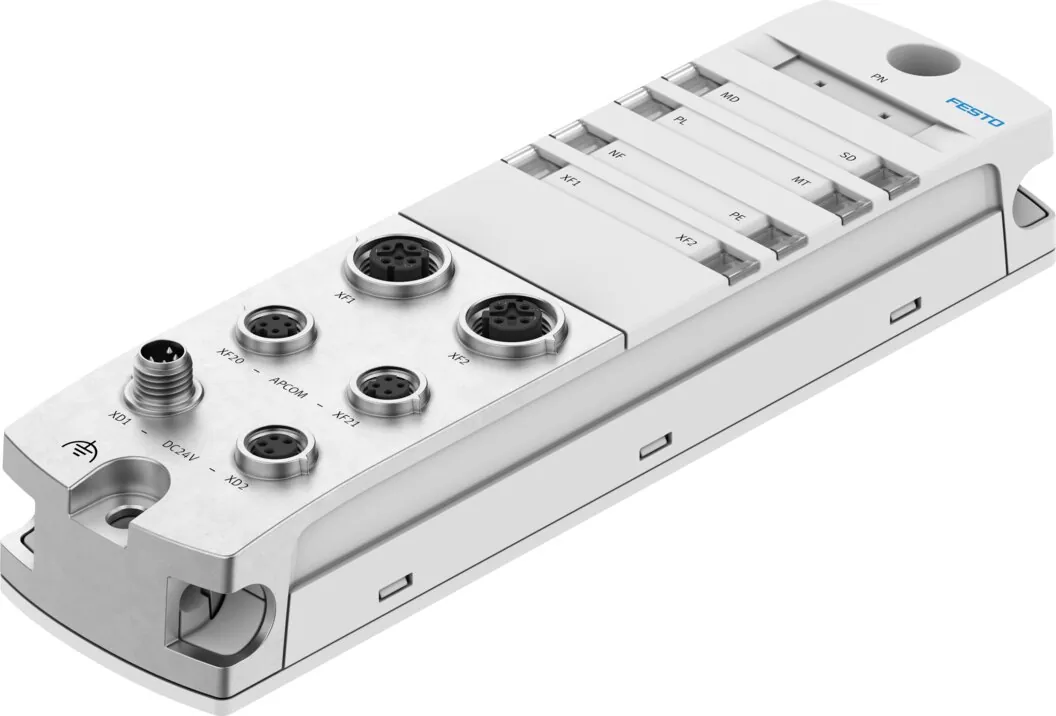

Интерфейс PROFINET Festo CPX-AP-I-PN-M12.

Размеры W x L x H
45 мм x 170 мм x 35 мм
Макс. кол-во модулей
80
Относительная влажность воздуха
5 — 95 %; не конденсирующий
Класс защиты
IP65; IP67
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Масса
186 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-AP-I-PN-M12

Основные

Размеры W x L x H
45 мм x 170 мм x 35 мм
Тип крепления
На Н-рейке с помощью принадлежностей; со сквозным отверстием
Макс. кол-во модулей
80
Относительная влажность воздуха
5 — 95 %; не конденсирующий
Класс защиты
IP65; IP67
Примечание по классу защиты
Неиспользуемые присоединения заглушены
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E239998
Диагностика с помощью светодиодов
Диагностика по модулям; Ошибки сети; Питание электроники/датчиков; Питание нагрузки; Диагностика системы; Требуется обслуживание
Диагностика по внутренней связи
Ошибка модуля; Короткое замыкание/перегрузка на выходе; Короткое замыкание/перегрузка в питании датчика; Пониженное напряжение питания нагрузки
Промышленная шина, интерфейс
Ethernet
Fieldbus интерфейс, протокол
PROFINET IRT; PROFINET RT
Fieldbus интерфейс, тип подключения
2х разъем
Fieldbus интерфейс, технология подключения
M12x1, D-код в соотвтетствии с EN 61076-2-101
Fieldbus интерфейс, количество контактов/проводов
4
Интерфейс промышленной шины, гальваническая развязка
Да
Интерфейс промышленной шины, скорость обмена данными
100 Мбит/с
Максимальное кол-во адресов для входов
1024 Byte
Максимальное кол-во адресов для выходов
1024 Byte
Поддержка конфигурации
GSDML файл
Интерфейс связи, тип подключения
2х разъем
Интерфейс связи, способ подключения
M8x1, кодировка D to EN 61076-2-114
Интерфейс связи, число контактов
4
Интерфейс связи, протокол
AP
Интерфейс связи, экранирование
Да
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M8x1, A-код по EN 61076-2-104
Электропитание, количество контактов/проводов
4
Силовое подключение, тип
Розетка разъема
Силовое подключение, способ
M8x1, A-код по EN 61076-2-104
Силовое подключение, число контактов
4
Номинальное рабочее напряжение, DC выходы
24 В
Допустимые колебания напряжения нагрузки
± 25 %
Номинальное рабочее напряжение DC для электроники/датчиков
24 В
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
Обычно 80 мА.
Внутреннее потребление тока при номанальном рабочем напряжении нагрузки
Typical 5 мА
Поддержание напряжения питания при сбое
10 мс
Защищен от смены полярности
Да

Условия работы

Температура окружающей среды
−20 … 50 °C
Температура хранения
−40 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
186 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA; PC; Никелированное цинковое литье
Материал кольца
FPM

Принадлежности

Что подходит к CPX-AP-I-PN-M12

По разделу «Принадлежности» каталога Festo этой серии.

Прочее3
Датчики и кабели12

Плиты и коллекторы7

Документы

Документация

PDFТаблица данных CPX-AP-I-PN-M12PDF · Festo · на русскомPDFКаталог Festo CPX-AP-IPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-AP-I-PN-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-AP-I-PN-M12?

Интерфейс PROFINET Festo CPX-AP-I-PN-M12, артикул 8086607: размеры W x L x H — 45 мм x 170 мм x 35 мм; макс. кол-во модулей — 80; относительная влажность воздуха — 5 — 95 %, не конденсирующий; класс защиты — IP65, IP67; маркировка UKCA (см. декларацию о соответствии) — по британским нормам ЭМС; масса — 186 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-AP-I-PN-M12?

По таблице данных Festo: температура окружающей среды — −20 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CPX-AP-I-PN-M12?

Материал корпуса — PA, PC, никелированное цинковое литье; материал кольца — FPM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-AP-I-PN-M12?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-AP-I-PN-M12?

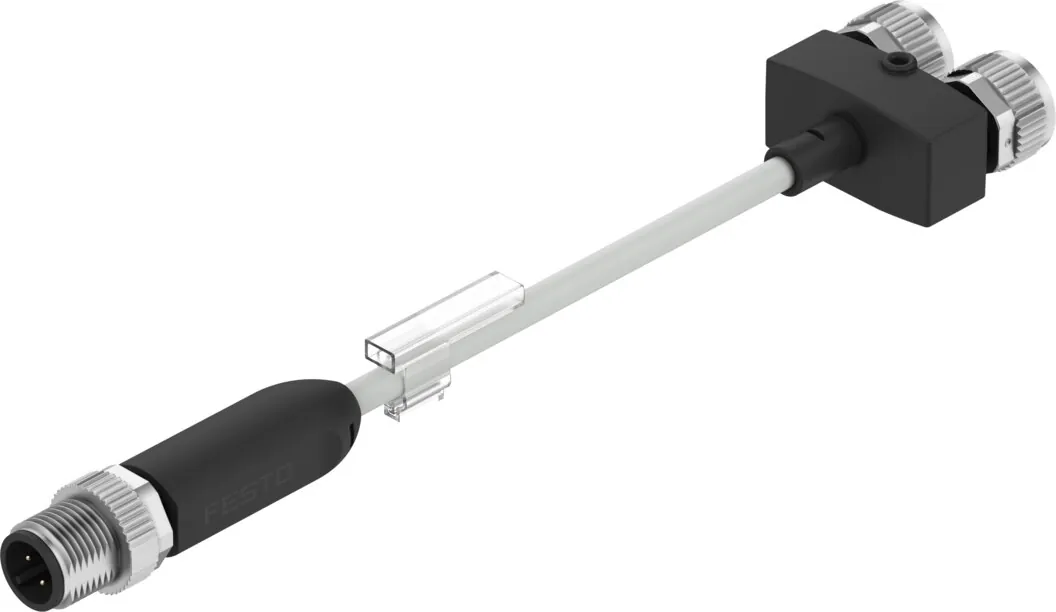

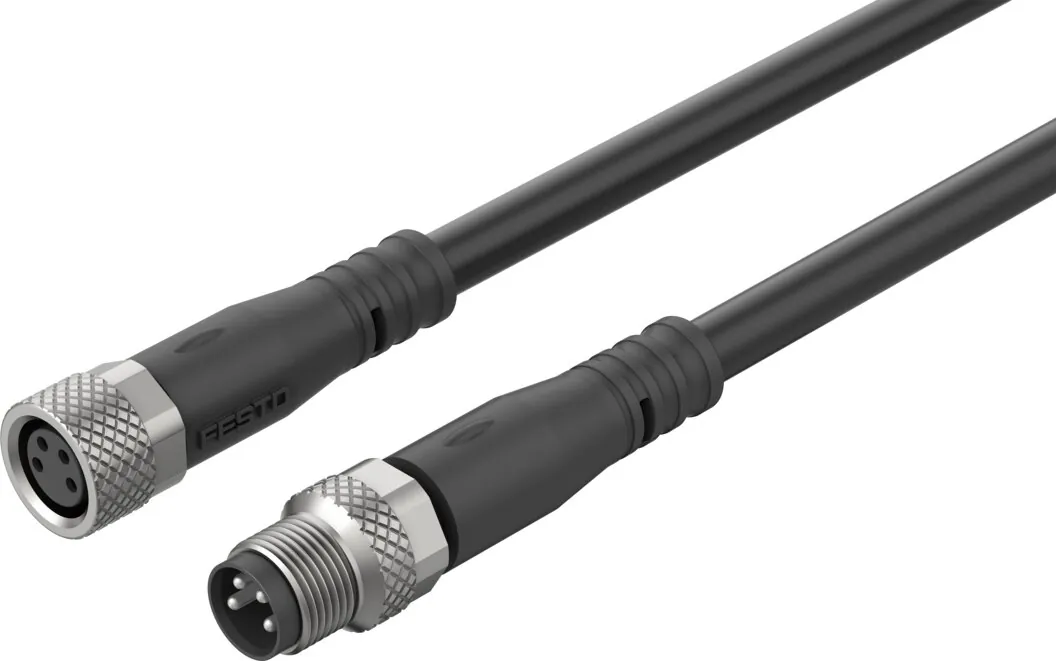

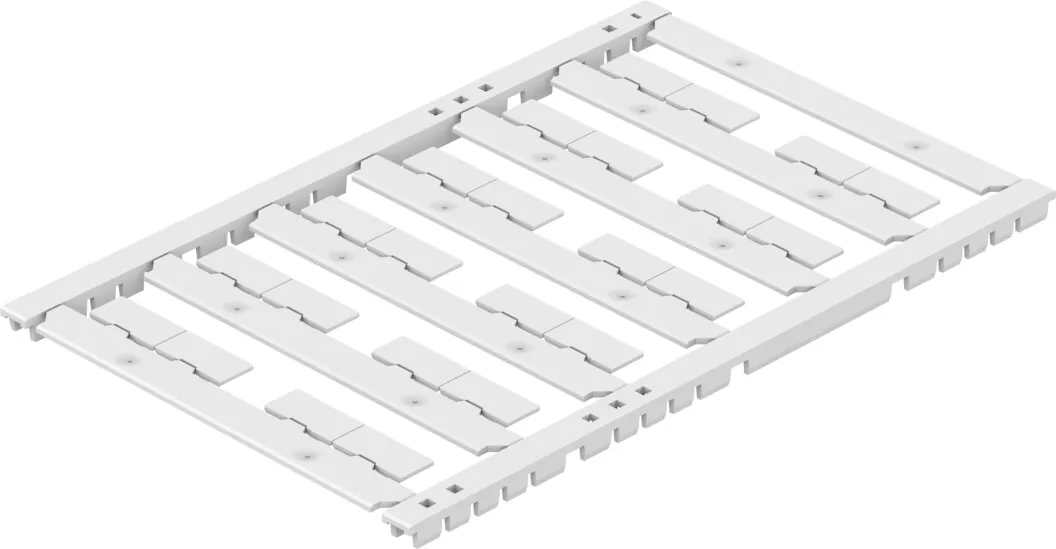

В блоке «Принадлежности» на этой странице: прочее (3), датчики и кабели (12), плиты и коллекторы (7). Например: ASLR-L-X4-612-P240, NEBL-M8G4-E-0.3-N-M8G4, NEDY-L2R1-V1-M12G5-N-M12G4. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-AP-I-PN-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-AP-I; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-AP-I-PN-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-AP-I-PN-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-AP-I-PN-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8086607; ввоз официальный, с грузовой таможенной декларацией.
