FestoКонтроллер позиционирования

CPX-CMPX-C-1-H1

GTIN 4052568190231 Оригинал Festo

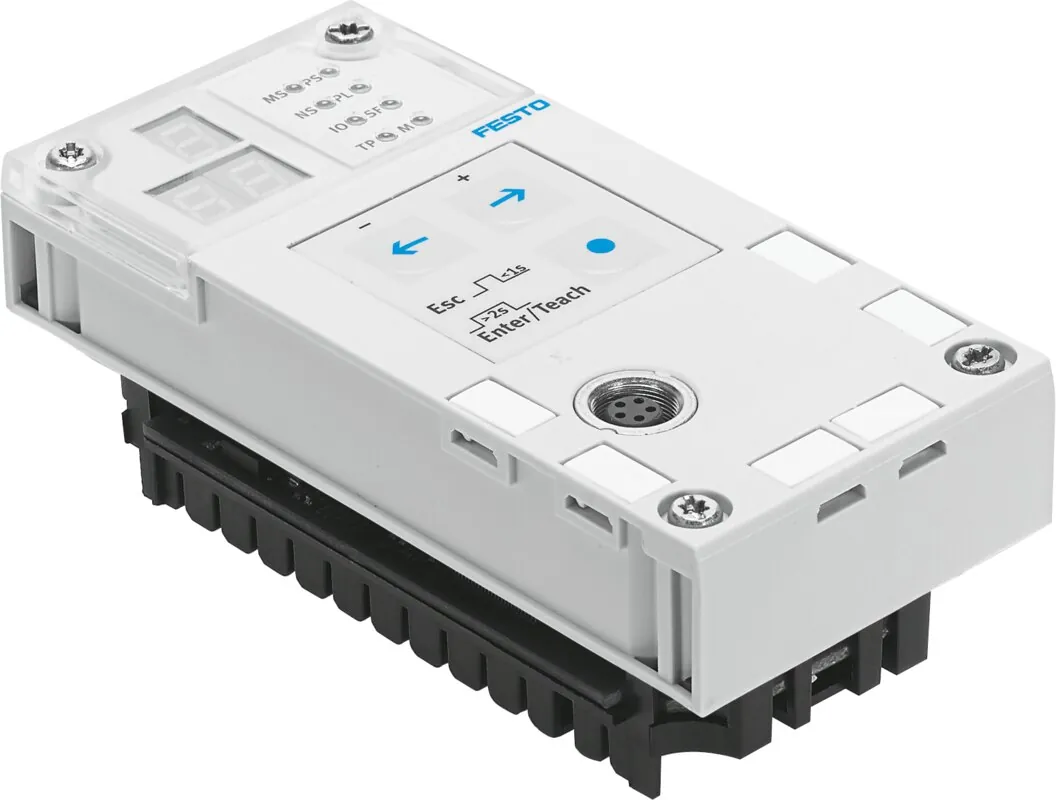

Контроллер позиционирования Festo CPX-CMPX-C-1-H1: для модульного электрического терминала СРХ.

Размеры W x L x H
50 мм x 107 мм x 55 мм
Макс. кол-во модулей
10
Дисплей
7-сегментный дисплей
Элементы управления
3 клавиши
Диапазон рабочего напряжения DC
18 … 30 В
Масса
140 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-CMPX-C-1-H1

Основные

Размеры W x L x H
50 мм x 107 мм x 55 мм
Макс. кол-во модулей
10
Дисплей
7-сегментный дисплей
Элементы управления
3 клавиши
Диапазон рабочего напряжения DC
18 … 30 В
Диапазон напряжений нагрузки DC
20 … 30 В
Номинальное рабочее напряжение DC
24 В
Номинальное напряжение DC
24 В
Потребление тока при номинальном рабочем напряжении
80 мА
Допустимый ток нагрузку
2,5 А
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 29
Испытан в соответствии с уровенем опасности 2
Относительная влажность воздуха
5 — 95 %; не конденсирующий
Класс защиты
IP65; по IEC 60529
Стойкость к вибрации по DIN/IEC 68, части 2 - 6
Испытан в соответствии с уровенем опасности 2
Осей в цепи
1
Кол-во осей
1
Электрическое присоединение системы управления
Розетка разъема; M9; 5-пин
Длина кабеля
<= 30 м
Интерфейс управления
Цифровой; CAN bus с Festo протоколом; Встроенное нагрузочное сопротивление

Условия работы

Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
140 г

Материалы

Материал корпуса
PA с армированием

Принадлежности

Что подходит к CPX-CMPX-C-1-H1

По разделу «Принадлежности» каталога Festo — для размера 1.

Прочее1
Датчики и кабели8

Документы

Документация

PDFТаблица данных CPX-CMPX-C-1-H1PDF · Festo · на русскомPDFКаталог Festo CPX CMPXPDF · на английском · Festo, 2025CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-CMPX-C-1-H1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-CMPX-C-1-H1?

Контроллер позиционирования Festo CPX-CMPX-C-1-H1, артикул 548931: размеры W x L x H — 50 мм x 107 мм x 55 мм; макс. кол-во модулей — 10; дисплей — 7-сегментный дисплей; элементы управления — 3 клавиши; диапазон рабочего напряжения DC — 18 … 30 В; масса — 140 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-CMPX-C-1-H1?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, по IEC 60529.

03Из каких материалов изготовлен CPX-CMPX-C-1-H1?

Материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-CMPX-C-1-H1?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CPX-CMPX-C-1-H1?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (8). Например: IBS-6X10, KVI-CP-3-GS-GD-2. Подобраны по каталогу Festo для этого размера.

06Есть ли на CPX-CMPX-C-1-H1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX CMPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CPX-CMPX-C-1-H1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-CMPX-C-1-H1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CPX-CMPX-C-1-H1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548931; ввоз официальный, с грузовой таможенной декларацией.
