FestoМодуль дискретных входов

CPX-E-16DI

GTIN 4052568291129 Оригинал Festo

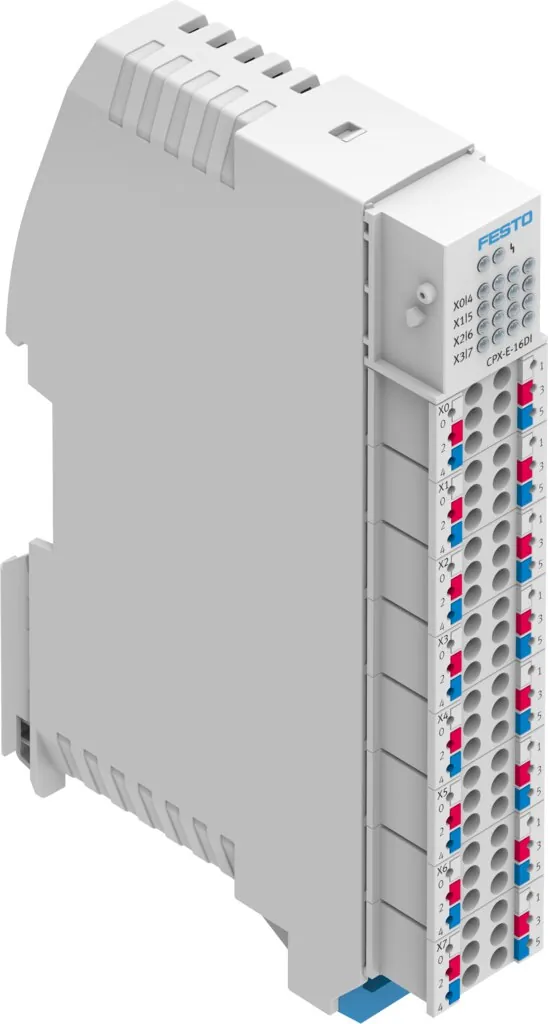

Модуль дискретных входов Festo CPX-E-16DI.

Размеры W x L x H
18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг
18,9 мм
Тип крепления
С верхней рейкой
Положение при сборке
Вертикальный; горизонтально
Относительная влажность воздуха
95 %; не конденсирующий
Масса
102 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-E-16DI

Основные

Размеры W x L x H
18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг
18,9 мм
Тип крепления
С верхней рейкой
Положение при сборке
Вертикальный; горизонтально
Примечание по окружающей температуре
−5 — 60 °C для вертикального монтажа
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP20
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. длина линии
30 м, входы
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E239998
Диагностика с помощью светодиодов
Ошибка на модуль; Статус на канал
Диагностика по шине
Короткое замыкание/перегрузка в питании датчика
Максимальное кол-во адресов для входов
2 байта
Параметры модуля
Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания/перегрузки; Время устранения дребезга контакта на входе; Время расширения сигнала
Параметры канала
Расширение сигнала
Номинальное рабочее напряжение DC для электроники/датчиков
24 В
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
Типично 15 мА
Электрическое подключение, вход, функция
Дискретный вход
Электрическое подключение, вход, тип подключения
8х клеммных колодок
Электрическое подключение, вход, технология подключения
Пружинная клемма
Электрическое подключение, вход, количество контактов/проводов
6
Электрическое подключение для входа, сечение провода
0,2 … 1,5 mm2
Электрическое подключение для входа, примечание по сечению
0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Провода
Проводов
Кол-во входов
16
Входные характеристики
По IEC 61131-2, тип 3
Уровень переключения
Сигнал 0: <= 5 В; Сигнал 1: >= 11 В
Вход логической схемы
PNP (положительное переключение); 2-проводные датчики по IEC 61131-2; 3-проводные датчики по IEC 61131-2
Время колебаний на входе
0,1 мс; 3 мс; 10 мс; 20 мс
Макс. остаточный ток входа на модуль
1,8 А
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Нет
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для модуля

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
102 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных CPX-E-16DIPDF · Festo · на русскомPDFКаталог Festo CPX-EPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-E-16DI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-E-16DI?

Модуль дискретных входов Festo CPX-E-16DI, артикул 4080492: размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; относительная влажность воздуха — 95 %, не конденсирующий; масса — 102 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-E-16DI?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-E-16DI?

Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-E-16DI?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-E-16DI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-E-16DI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-16DI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-E-16DI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4080492; ввоз официальный, с грузовой таможенной декларацией.
