FestoМодуль счетчика
CPX-E-1CI
GTIN 4052568418960 Оригинал Festo

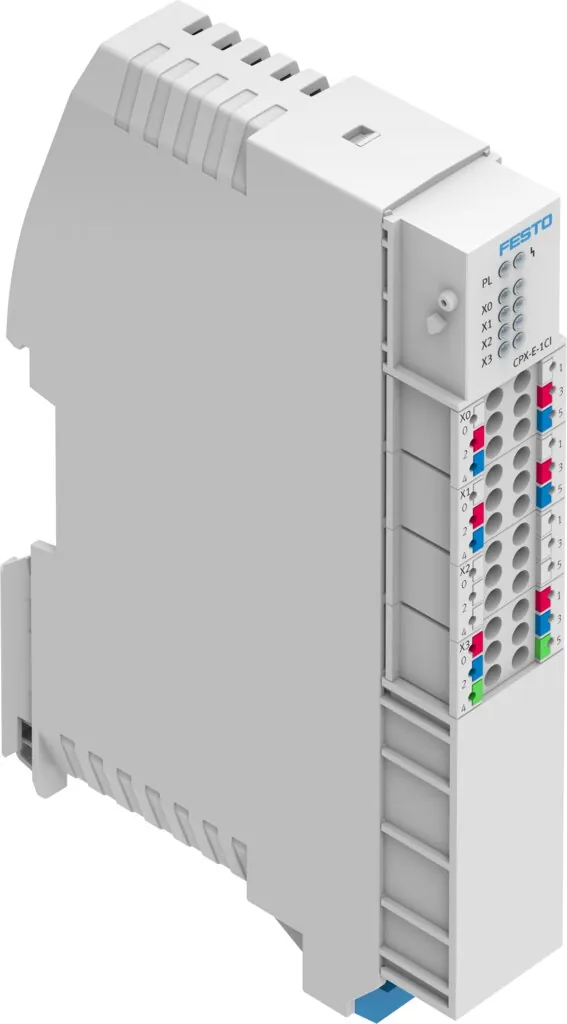

Модуль счетчика Festo CPX-E-1CI.
- Размеры W x L x H
- 18,9 мм x 76,6 мм x 124,3 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Положение при сборке
- Вертикальный; горизонтально
- Относительная влажность воздуха
- 95 %; не конденсирующий
- Масса
- 88 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-E-1CI
Основные
- Размеры W x L x H
- 18,9 мм x 76,6 мм x 124,3 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Положение при сборке
- Вертикальный; горизонтально
- Примечание по окружающей температуре
- −5 — 60 °C для вертикального монтажа
- Относительная влажность воздуха
- 95 %; не конденсирующий
- Класс защиты
- IP20
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам ЭМС; По британским нормам RoHS
- Знак KC
- KC-EMV
- Авторизация
- Знак RCM; c UL us — Listed (OL)
- Сертификационный департамент
- UL E239998
- Диагностика с помощью светодиодов
- Ошибка на модуль; Статус на канал
- Диагностика по шине
- Короткое замыкание/перегрузка в питании датчика; Ошибка параметра
- Максимальное кол-во адресов для входов
- 12 Byte
- Максимальное кол-во адресов для выходов
- 2 байта
- Параметры канала
- Расширение сигнала
- Электропитание, тип подключения
- Клеммная колодка
- Электропитание, технология подключения
- Пружинная клемма
- Электропитание, количество контактов/проводов
- 6
- Номинальное рабочее напряжение DC для электроники/датчиков
- 24 В
- Допустимые отклонения напряжения для электроники/датчиков
- ± 25 %
- Питание, диаметр провода
- 0,2 … 1,5 mm2
- Питание, примечание по диаметру провода
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
- Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
- Типично 15 мА
- Поддержание напряжения питания при сбое
- 10 мс
- Электрическое подключение, вход, функция
- Дискретный вход
- Электрическое подключение, вход, тип подключения
- 2х клеммника
- Электрическое подключение, вход, технология подключения
- Пружинная клемма
- Электрическое подключение, вход, количество контактов/проводов
- 6
- Электрическое подключение для входа, сечение провода
- 0,2 … 1,5 mm2
- Электрическое подключение для входа, примечание по сечению
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
- Электрическое подключение для входа 2, тип подключения
- Клеммная колодка
- Электрическое подключение для входа 2, технология подключения
- Пружинная клемма
- Электрическое подключение для входа 2, количество контактов/проводов
- 6
- Электрическое подключение для входа 2, расположение контактов
- 00995848
- Электрическое подключение для входа 2, сечение провода
- 0,2 … 1,5 mm2
- Электрическое подключение для входа 2, примечание по сечению
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
- Провода
- Проводов
- Кол-во входов
- 4
- Входные характеристики
- По IEC 61131-2, тип 3
- Уровень переключения
- Сигнал 0: <= 5 В; Сигнал 1: >= 11 В
- Вход логической схемы
- PNP (положительное переключение); 2-проводные датчики по IEC 61131-2; 3-проводные датчики по IEC 61131-2
- Время колебаний на входе
- 0,02 мс; 0,1 мс; 3 мс
- Макс. остаточный ток входа на модуль
- 1,8 А
- Электрическая развязка, канал-канал
- Нет
- Электрическая развязка канал - внутренняя шина
- Нет
- Защита (при коротком замыкании)
- Внутренний электронный защитный предохранитель для модуля
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Масса
- Вес продукта
- 88 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- PA
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
CPX-E-1CI: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-E-1CI?
Модуль счетчика Festo CPX-E-1CI, артикул 4827505: размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; относительная влажность воздуха — 95 %, не конденсирующий; масса — 88 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-E-1CI?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.
03Из каких материалов изготовлен CPX-E-1CI?
Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-E-1CI?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-E-1CI документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-E-1CI и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-1CI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-E-1CI — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4827505; ввоз официальный, с грузовой таможенной декларацией.
