FestoМодуль аналоговых входов

CPX-E-4AI-U-I

GTIN 4052568291136 Оригинал Festo

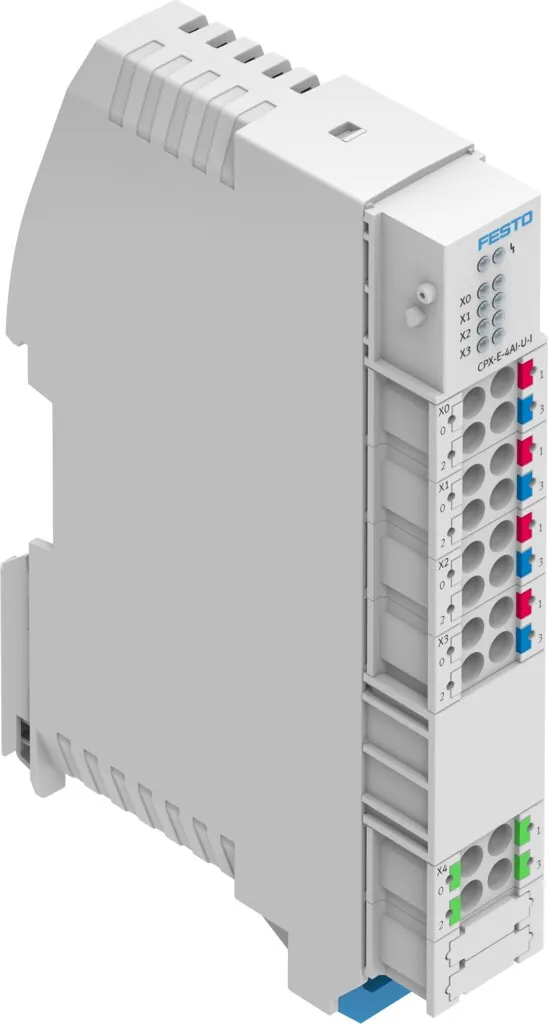

Модуль аналоговых входов Festo CPX-E-4AI-U-I.

Размеры W x L x H: 18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Положение при сборке: Вертикальный; горизонтально
Относительная влажность воздуха: 95 %; не конденсирующий
Масса: 96 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-E-4AI-U-I

Основные

Размеры W x L x H: 18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Положение при сборке: Вертикальный; горизонтально
Примечание по окружающей температуре: −5 — 60 °C для вертикального монтажа
Относительная влажность воздуха: 95 %; не конденсирующий
Класс защиты: IP20
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. длина линии: 30 м, входы; С защитой
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии): По британским нормам ЭМС; По британским нормам RoHS
Знак KC: KC-EMV
Авторизация: Знак RCM; c UL us — Listed (OL)
Сертификационный департамент: UL E239998
Диагностика с помощью светодиодов: Ошибка на канал; Ошибка на модуль
Диагностика по шине: Обрыв провода; Короткое замыкание/перегрузка в питании датчика; Ошибка параметра; ошибка параметризации; Перегрузка на аналоговых входах; Верхняя граница значения не соблюдается Пониженный/превышенный расход; Нижний предел значения не соблюдается
Максимальное кол-во адресов для входов: 8 Byte
Параметры модуля: Диагностика ошибки параметризации; Диагностика короткого замыкания для питания датчика; Поведение после короткого замыкания/перегрузки; Формат данных аналоговых входов; Деактивация питания датчика; Диагностика перегрузки на аналоговом выходе; Поведение после перегрузки на аналоговых входах; Контроль предельных значений гистерезиса
Параметры канала: Диапазон сигнала на канал; Диагностика для нижнего предела; Диагностика для верхнего предела; Диагностика обрыва провода; Диагностика пониженного/превышенного расхода; Диагностика ошибки параметра; Сглаживающий фактор; Нижний/верхний пределы
Внутреннее время цикла: <= 500 мкс
Номинальное рабочее напряжение DC для электроники/датчиков: 24 В
Допустимые отклонения напряжения для электроники/датчиков: ± 25 %
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков: Typ. 70 мА
Поддержание напряжения питания при сбое: 10 мс
Электрическое подключение, вход, функция: Аналоговый вход
Электрическое подключение, вход, тип подключения: 4х клеммные колодки
Электрическое подключение, вход, технология подключения: Пружинная клемма
Электрическое подключение, вход, количество контактов/проводов: 4
Электрическое подключение для входа, сечение провода: 0,2 … 1,5 mm2
Электрическое подключение для входа, примечание по сечению: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Электрическое подключение для входа 2, функция: Функциональное заземление
Электрическое подключение для входа 2, тип подключения: Клеммная колодка
Электрическое подключение для входа 2, технология подключения: Пружинная клемма
Электрическое подключение для входа 2, количество контактов/проводов: 4
Электрическое подключение для входа 2, расположение контактов: 00995842
Электрическое подключение для входа 2, сечение провода: 0,2 … 1,5 mm2
Электрическое подключение для входа 2, примечание по сечению: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Провода: Проводов
Кол-во входов: 4
Макс. остаточный ток входа на модуль: 1,4 А
Измеряемая величина: Напряжение; Ток
Формат данных: 15 бит + префикс; Линейное масштабирование
Диапазон сигнала: −10 — 10 В; −20 — 20 мА; −5 — 5 В; 0 — 10 В; 0 — 20 мА; 1 — 5 В; 4 — 20 мА
Точность повторения: ±0.1% при 25 °C
Базовое пороговое значение при 25°C: ±0,2 %
Ошибка - выход за пределы допустимого диапазона температур окружающей среды: ±0,3 %
Электрическая развязка, канал-канал: Нет
Электрическая развязка канал - внутренняя шина: Да
Защита (при коротком замыкании): Внутренний электронный защитный предохранитель для модуля

Условия работы

Температура окружающей среды: −5 … 50 °C
Температура хранения: −20 … 70 °C
Классификация сопротивления коррозии CRC: 0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III

Масса

Вес продукта: 96 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: PA
Материал винтов: Гальванизированная сталь

Документы

Документация

PDFТаблица данных CPX-E-4AI-U-IPDF · Festo · на русском PDFКаталог Festo CPX-EPDF · на английском · Festo, 2026 CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-E-4AI-U-I: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CPX-E-4AI-U-I?

Модуль аналоговых входов Festo CPX-E-4AI-U-I, артикул 4080493: размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; относительная влажность воздуха — 95 %, не конденсирующий; масса — 96 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-E-4AI-U-I?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-E-4AI-U-I?

Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-E-4AI-U-I?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-E-4AI-U-I документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-E-4AI-U-I и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-4AI-U-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-E-4AI-U-I — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4080493; ввоз официальный, с грузовой таможенной декларацией.
