FestoМодуль аналоговых выходов

CPX-E-4AO-U-I

GTIN 4052568291143 Оригинал Festo

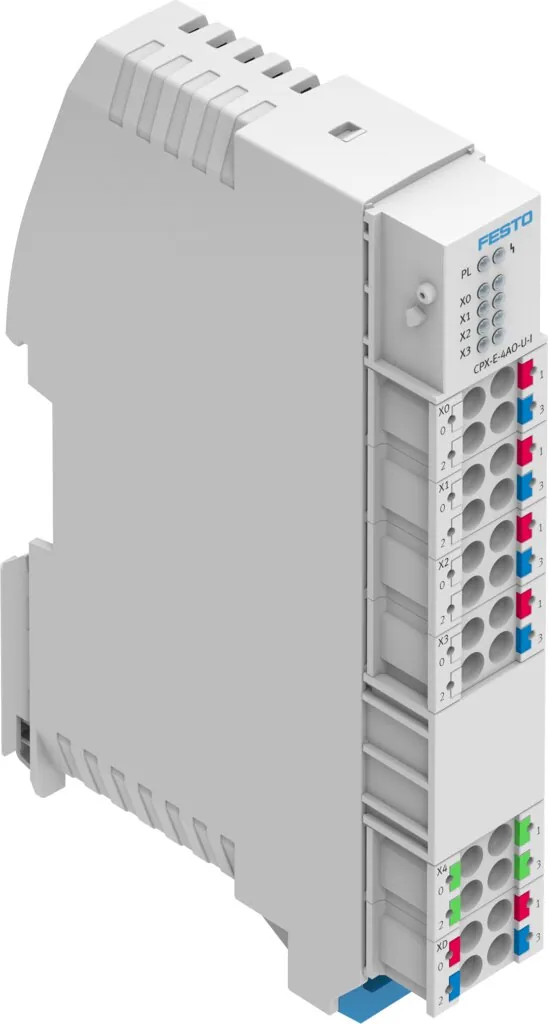

Модуль аналоговых выходов Festo CPX-E-4AO-U-I.

Размеры W x L x H: 18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Положение при сборке: Вертикальный; горизонтально
Относительная влажность воздуха: 95 %; не конденсирующий
Масса: 96 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-E-4AO-U-I

Основные

Размеры W x L x H: 18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Положение при сборке: Вертикальный; горизонтально
Примечание по окружающей температуре: −5 — 60 °C для вертикального монтажа
Относительная влажность воздуха: 95 %; не конденсирующий
Класс защиты: IP20
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Защита от прямого и непрямого контакта: Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Макс. длина линии: 30 м, выходы; С защитой
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии): По британским нормам ЭМС; По британским нормам RoHS
Знак KC: KC-EMV
Авторизация: Знак RCM; c UL us — Listed (OL)
Сертификационный департамент: UL E239998
Диагностика с помощью светодиодов: Ошибка на канал; Ошибка на модуль
Диагностика по шине: Короткое замыкание/перегрузка в питании привода; Короткое замыкание/перегрузка на аналоговом выходе; ошибка параметризации; Превышение номинального диапазона; Значение опустилось ниже номинального диапазона; Пониженное напряжение питания нагрузки; Общая ошибка
Максимальное кол-во адресов для выходов: 8 Byte
Кол-во выходов: 4
Параметры модуля: Диагностика ошибки параметризации; Диагностика короткого замыкания для питания привода Диагностика пониженного напряжения питания нагрузки Поведение после короткого замыкания/перегрузки питания привода Поведение после короткого замыкания/перегрузки на аналоговых выходах; Отключение питания привода; Формат данных аналоговых выходов
Параметры канала: Диапазон сигнала на канал; Возможна диагностика перегрузки/короткого замыкания; Возможна диагностика обрыва провода/холостого хода; Включение диагностики ошибки параметризации; Силовой канал х
Электропитание, тип подключения: Клеммная колодка
Электропитание, технология подключения: Пружинная клемма
Электропитание, количество контактов/проводов: 4
Номинальное рабочее напряжение, DC выходы: 24 В
Допустимые колебания напряжения нагрузки: ± 25 %
Номинальное рабочее напряжение DC для электроники/датчиков: 24 В
Допустимые отклонения напряжения для электроники/датчиков: ± 25 %
Питание, диаметр провода: 0,2 … 1,5 mm2
Питание, примечание по диаметру провода: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков: Typ. 60 мА
Внутреннее потребление тока при номанальном рабочем напряжении нагрузки: Типично 15 мА
Поддержание напряжения питания при сбое: 10 мс
Электрическое подключение, выход, функция: Аналоговый выход
Электрическое подключение, выход, тип присоединения: 4х клеммные колодки
Электрическое присоединение, выход, технология подключения: Пружинная клемма
Электрическое подключение, выход, количество контактов/проводов: 4
Электрическое подключение для выхода, сечение провода: 0,2 … 1,5 mm2
Электрическое подключение для выхода, примечание по сечению: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Электрическое подключение для выхода 2, функция: Функциональное заземление
Электрическое подключение для выхода 2, тип подключения: Клеммная колодка
Электрическое подключение для выхода 2, технология подключения: Пружинная клемма
Электрическое подключение для выхода 2, количество контактов/проводов: 4
Электрическое подключение для выхода 2, расположение контактов: 00995842
Электрическое подключение для выхода 2, сечение провода: 0,2 … 1,5 mm2
Электрическое подключение для выхода 2, примечание по сеченю: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Провода: Проводов
Макс. остаточный ток выхода на модуль: 2 А
Измеряемая величина: Напряжение; Ток
Формат данных: 15 бит + префикс; Линейное масштабирование
Диапазон сигнала: −10 — 10 В; −20 — 20 мА; −5 — 5 В; 0 — 10 В; 0 — 20 мА; 4 — 20 мА
Точность повторения: ±0.05% при 25 °C
Базовое пороговое значение при 25°C: ±0,1 %
Ошибка - выход за пределы допустимого диапазона температур окружающей среды: ±0,3 %
Электрическая развязка, канал-канал: Нет
Электрическая развязка канал - внутренняя шина: Да
Защита (при коротком замыкании): Внутренний электронный защитный предохранитель для модуля

Условия работы

Температура окружающей среды: −5 … 50 °C
Температура хранения: −20 … 70 °C
Классификация сопротивления коррозии CRC: 0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III

Масса

Вес продукта: 96 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: PA
Материал винтов: Гальванизированная сталь

Документы

Документация

PDFТаблица данных CPX-E-4AO-U-IPDF · Festo · на русском PDFКаталог Festo CPX-EPDF · на английском · Festo, 2026 CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-E-4AO-U-I: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CPX-E-4AO-U-I?

Модуль аналоговых выходов Festo CPX-E-4AO-U-I, артикул 4080494: размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; относительная влажность воздуха — 95 %, не конденсирующий; масса — 96 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-E-4AO-U-I?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-E-4AO-U-I?

Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-E-4AO-U-I?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-E-4AO-U-I документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-E-4AO-U-I и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-4AO-U-I в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-E-4AO-U-I — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4080494; ввоз официальный, с грузовой таможенной декларацией.
