FestoМодуль IO-Link master

CPX-E-4IOL

GTIN 4052568291150 Оригинал Festo

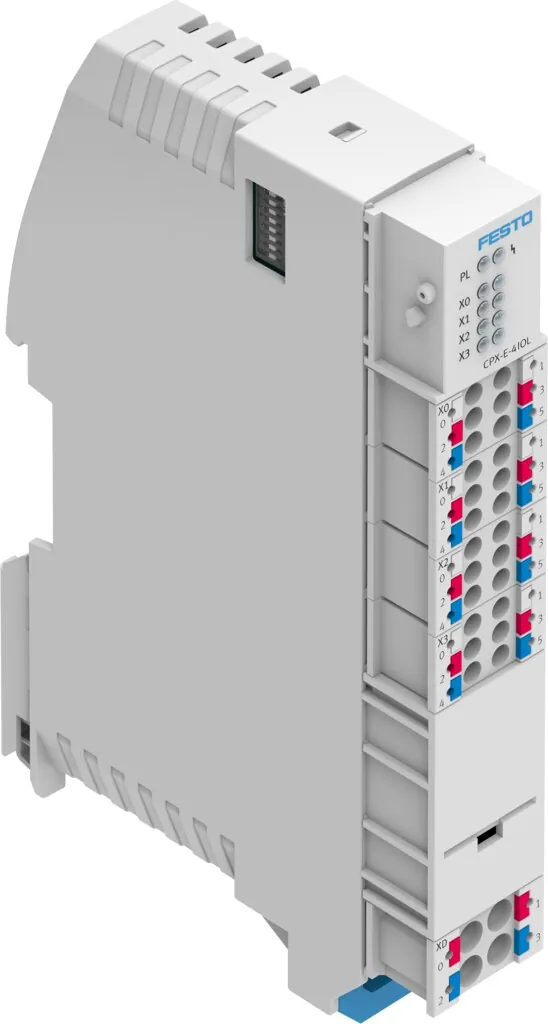

Модуль IO-Link master Festo CPX-E-4IOL.

Протокол
IO-Link
Размеры W x L x H
18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг
18,9 мм
Тип крепления
С верхней рейкой
Положение при сборке
Вертикальный; горизонтально
Масса
96 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-E-4IOL

Основные

Протокол
IO-Link
Размеры W x L x H
18,9 мм x 76,6 мм x 124,3 мм
Монтажный шаг
18,9 мм
Тип крепления
С верхней рейкой
Положение при сборке
Вертикальный; горизонтально
Примечание по окружающей температуре
−5 — 60 °C для вертикального монтажа
Относительная влажность воздуха
95 %; не конденсирующий
Класс защиты
IP20
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Защита от прямого и непрямого контакта
Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Сертификационный департамент
UL E239998
Диагностика с помощью светодиодов
Ошибка на модуль; Статус на канал
Диагностика по шине
Устройство отсутсвует/не работает; Обрыв провода; Ошибка модуля; Короткое замыкание; Ошибка параметра; Пониженный/превышенный расход; Перегрузка; Общая ошибка
Максимальное кол-во адресов для выходов
1 Byte
Кол-во выходов
8
Параметры модуля
Диагностика короткого замыкания для питания привода; Поведение после короткого замыкания/перегрузки; Деактивация питания датчика
Параметры канала
Силовой канал х; Отключение питания привода; Код ошибки устройства; Режим канала; Статус канала; Время цикла
Электропитание, тип подключения
Клеммная колодка
Электропитание, технология подключения
Пружинная клемма
Электропитание, количество контактов/проводов
4
Номинальное рабочее напряжение, DC выходы
24 В
Допустимые колебания напряжения нагрузки
± 25 %
Номинальное рабочее напряжение DC для электроники/датчиков
24 В
Допустимые отклонения напряжения для электроники/датчиков
± 25 %
Питание, диаметр провода
0,2 … 1,5 mm2
Питание, примечание по диаметру провода
0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
Обычно 50 мА.
Внутреннее потребление тока при номанальном рабочем напряжении нагрузки
Типично 15 мА
График характеристики, выходы
По IEC 61131-2, тип 0.5
Цифровые выходы
PNP (положительное переключение)
Макс. остаточный ток выхода на модуль
4 А
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Нет
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала Внутренний электронный защитный предохранитель для модуля
Электрическое подключение для IO-Link®, тип подключения
4х клеммные колодки
Электрическое подключение для IO-Link®, технология подключения
Пружинная клемма
Электрическое подключение для IO-Link®, количество контактов/проводов
6
Электрическое подключение для IO-Link®, сечение провода
0,2 … 1,5 mm2
Электрическое подключение для IO-Link®, примечание по
0.2 — 2.5 мм² для гибких проводников без концевых втулок для
Сечению провода
Проводов
IO-Link, связь
C/Q зелёная светодиодная подсветка
IO-Link, число портов
4
IO-Link, тип порта
B
IO-Link, режим связи
Конфигурируемый через программное обеспечение; SIO, COM1 (4.8 kBaud), COM2 (38.4 kBaud), COM3 (230.4 kBaud)
IO-Link, ширина данных процесса OUT
Могут быть параметризованы 8 — 32 байта
IO-Link, ширина данных процесса IN
Могут быть параметризованы 8 — 32 байта
IO-Link, минимальное время цикла
Зависит от минимального поддерживаемого времени цикла подключенного устройства IO-Link®

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
96 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных CPX-E-4IOLPDF · Festo · на русскомPDFКаталог Festo CPX-EPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-E-4IOL: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-E-4IOL?

Модуль IO-Link master Festo CPX-E-4IOL, артикул 4080495: протокол — IO-Link; размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; масса — 96 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-E-4IOL?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-E-4IOL?

Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-E-4IOL?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-E-4IOL документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-E-4IOL и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-4IOL в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-E-4IOL — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4080495; ввоз официальный, с грузовой таможенной декларацией.
