FestoМодуль дискретных выходов
CPX-E-8DO
GTIN 4052568291112 Оригинал Festo

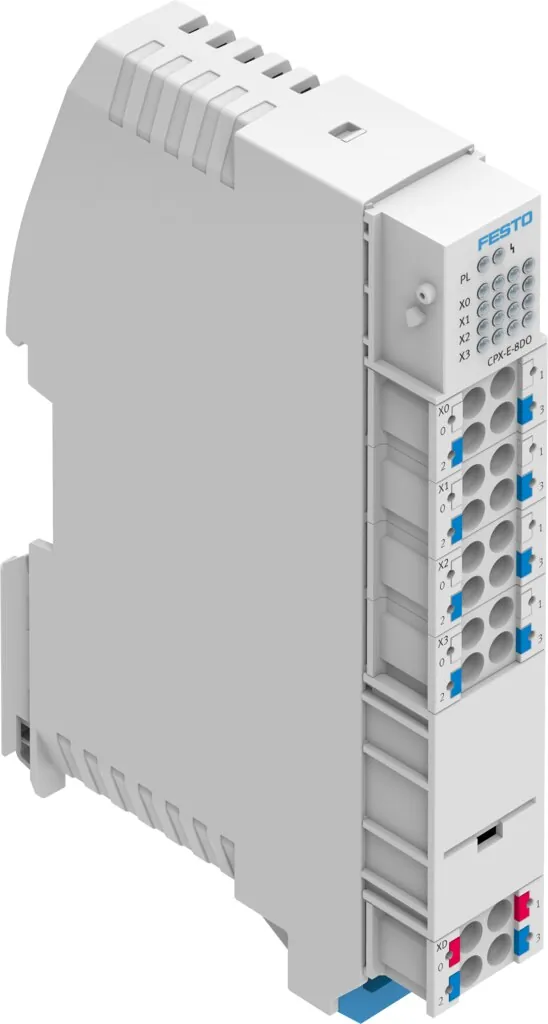

Модуль дискретных выходов Festo CPX-E-8DO.
- Размеры W x L x H
- 18,9 мм x 76,6 мм x 124,3 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Положение при сборке
- Вертикальный; горизонтально
- Относительная влажность воздуха
- 95 %; не конденсирующий
- Масса
- 93 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-E-8DO
Основные
- Размеры W x L x H
- 18,9 мм x 76,6 мм x 124,3 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Положение при сборке
- Вертикальный; горизонтально
- Примечание по окружающей температуре
- −5 — 60 °C для вертикального монтажа
- Относительная влажность воздуха
- 95 %; не конденсирующий
- Класс защиты
- IP20
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
- Защита от прямого и непрямого контакта
- Защитное сверхнизкое напряжение с безопасным разделением (PELV)
- Макс. длина линии
- 30 м, выходы
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам ЭМС; По британским нормам RoHS
- Знак KC
- KC-EMV
- Авторизация
- Знак RCM; c UL us — Listed (OL)
- Сертификационный департамент
- UL E239998
- Диагностика с помощью светодиодов
- Ошибка на канал; Ошибка на модуль; Статус на канал
- Диагностика по шине
- Ошибка модуля; Короткое замыкание/перегрузка на выходе; Пониженное напряжение питания нагрузки
- Максимальное кол-во адресов для выходов
- 1 Byte
- Кол-во выходов
- 8
- Параметры модуля
- Диагностика пониженного напряжения питания нагрузки Поведение после короткого замыкания/перегрузки; Диагностика короткого замыкания на выходе
- Параметры канала
- Силовой канал х
- Электропитание, тип подключения
- Клеммная колодка
- Электропитание, технология подключения
- Пружинная клемма
- Электропитание, количество контактов/проводов
- 4
- Номинальное рабочее напряжение, DC выходы
- 24 В
- Допустимые колебания напряжения нагрузки
- ± 25 %
- Питание, диаметр провода
- 0,2 … 1,5 mm2
- Питание, примечание по диаметру провода
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
- Внутреннее потребление тока при номанальном рабочем напряжении нагрузки
- Типично 34 мА
- Электрическое подключение, выход, тип присоединения
- 4х клеммные колодки
- Электрическое присоединение, выход, технология подключения
- Пружинная клемма
- Электрическое подключение, выход, количество контактов/проводов
- 4
- Электрическое подключение для выхода, сечение провода
- 0,2 … 1,5 mm2
- Электрическое подключение для выхода, примечание по сечению
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для
- Провода
- Проводов
- График характеристики, выходы
- По IEC 61131-2, тип 0.5
- Цифровые выходы
- PNP (положительное переключение)
- Макс. остаточный ток выхода на модуль
- 4 А
- Электрическая развязка, канал-канал
- Нет
- Электрическая развязка канал - внутренняя шина
- Да
- Защита (при коротком замыкании)
- Внутренний электронный защитный предохранитель для канала
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Масса
- Вес продукта
- 93 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- PA
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
CPX-E-8DO: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-E-8DO?
Модуль дискретных выходов Festo CPX-E-8DO, артикул 4080491: размеры W x L x H — 18,9 мм x 76,6 мм x 124,3 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; положение при сборке — вертикальный, горизонтально; относительная влажность воздуха — 95 %, не конденсирующий; масса — 93 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-E-8DO?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.
03Из каких материалов изготовлен CPX-E-8DO?
Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-E-8DO?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-E-8DO документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-E-8DO и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-8DO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-E-8DO — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4080491; ввоз официальный, с грузовой таможенной декларацией.
