FestoУправление

CPX-E-CEC-C1

GTIN 4052568421458 Оригинал Festo

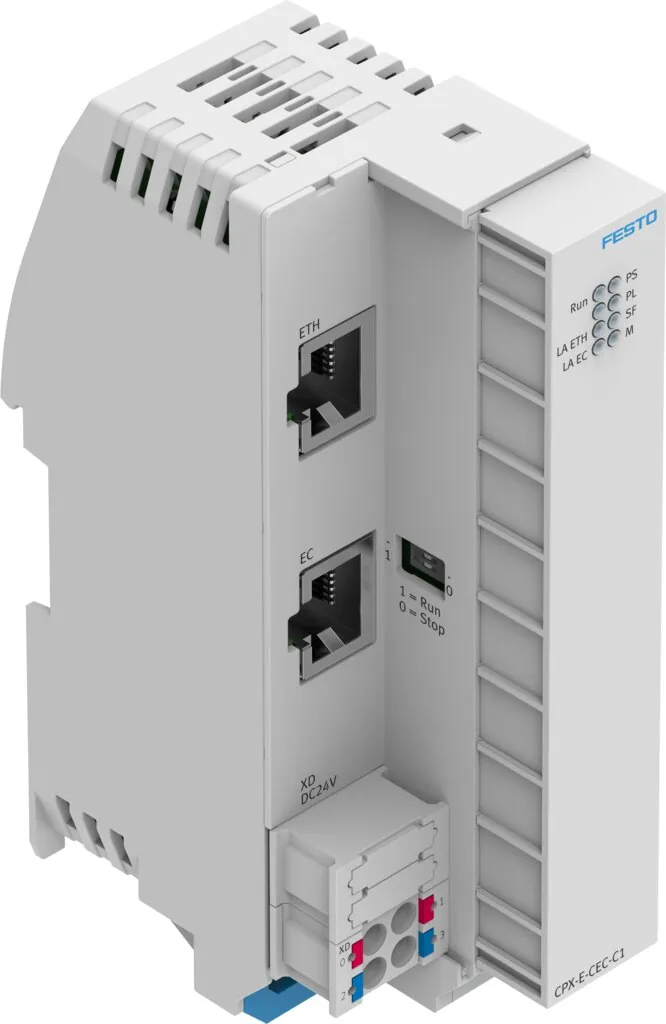

Управление Festo CPX-E-CEC-C1.

Размеры W x L x H: 42,2 мм x 125,8 мм x 76,5 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Макс. кол-во модулей: 10
Положение при сборке: Вертикальный; горизонтально
Масса: 145 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-E-CEC-C1

Основные

Размеры W x L x H: 42,2 мм x 125,8 мм x 76,5 мм
Монтажный шаг: 18,9 мм
Тип крепления: С верхней рейкой
Макс. кол-во модулей: 10
Положение при сборке: Вертикальный; горизонтально
Примечание по окружающей температуре: −5 — 60 °C для вертикального монтажа
Относительная влажность воздуха: 95 %; не конденсирующий
Класс защиты: IP20
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
Защита от прямого и непрямого контакта: Защитное сверхнизкое напряжение с безопасным разделением (PELV)
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии): По британским нормам ЭМС; По британским нормам RoHS
Знак KC: KC-EMV
Авторизация: Знак RCM; c UL us — Listed (OL)
Сертификационный департамент: UL E239998
Диагностика с помощью светодиодов: Статус сети инжинирингового канала 1; Статус сети EtherCAT®; Питание электроники/датчиков; Питание нагрузки; Системная ошибка
Элементы управления: DIP переключатель для ПУСКА/ОСТАНОВА
Выбор IP адресов: DHCP; Через CoDeSys
Промышленная шина, интерфейс: Ethernet
Fieldbus интерфейс, тип подключения: Розетка разъема
Fieldbus интерфейс, технология подключения: RJ45
Fieldbus интерфейс, количество контактов/проводов: 8
Интерфейс промышленной шины, гальваническая развязка: Да
Интерфейс промышленной шины, скорость обмена данными: 100 Мбит/с
Интерфейс Ethernet, тип подключения: Розетка разъема
Интерфейс Ethernet, протокол: Modbus TCP; OPC-UA; TCP/IP
Интерфейс Ethernet, функция: Диагностика
Интерфейс Ethernet, технология подключения: RJ45
Ethernet интерфейс, количество контактов/проводов: 8
Интерфейс Ethernet, скорость передачи: 10 Мбит/с; 100 Мбит/с
Максимальное кол-во адресов для входов: 64 Byte
Максимальное кол-во адресов для выходов: 64 Byte
Системные параметры: Память диагностики; Отказоустойчивая реакция; Старт системы
Параметры модуля: Подключение сигнальных каналов; Диагностика пониженного напряжения; Предупреждения о пониженном напряжении на канал Представление значения процесса аналоговых модулей
Поддержка конфигурации: CODESYS V3
Дополнительные функции: CODESYS V3
CPU данные: 128 MB RAM; Dual Core 650 МГц
Питание, функция: Электроника и датчики
Электропитание, тип подключения: Клеммная колодка
Электропитание, технология подключения: Пружинная клемма
Электропитание, количество контактов/проводов: 4
Номинальное рабочее напряжение DC для электроники/датчиков: 24 В
Допустимые отклонения напряжения для электроники/датчиков: ± 25 %
Питание, диаметр провода: 0,2 … 1,5 mm2
Питание, примечание по диаметру провода: 0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
Макс. мощность электропитания: 8 А
Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков: Typ. 65 мА
Поддержание напряжения питания при сбое: 20 мс
Память программы: 12 МБ программы пользователя
Время обработки: Примерно 200 мс/1 к операторов
Функциональные модули: И другие
Флаги: 120 кБ остаточных данных; Изменяемая концепция CoDeSys

Условия работы

Температура окружающей среды: −5 … 50 °C
Температура хранения: −20 … 70 °C
Классификация сопротивления коррозии CRC: 0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III

Масса

Вес продукта: 145 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: PA
Материал винтов: Гальванизированная сталь

Документы

Документация

PDFТаблица данных CPX-E-CEC-C1PDF · Festo · на русском PDFКаталог Festo CPX-EPDF · на английском · Festo, 2026 CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-E-CEC-C1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CPX-E-CEC-C1?

Управление Festo CPX-E-CEC-C1, артикул 5226780: размеры W x L x H — 42,2 мм x 125,8 мм x 76,5 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; макс. кол-во модулей — 10; положение при сборке — вертикальный, горизонтально; масса — 145 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-E-CEC-C1?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.

03Из каких материалов изготовлен CPX-E-CEC-C1?

Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-E-CEC-C1?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-E-CEC-C1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-E-CEC-C1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-CEC-C1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-E-CEC-C1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 5226780; ввоз официальный, с грузовой таможенной декларацией.
