FestoУправление
CPX-E-CEC-C1-EP
GTIN 4052568418083 Оригинал Festo

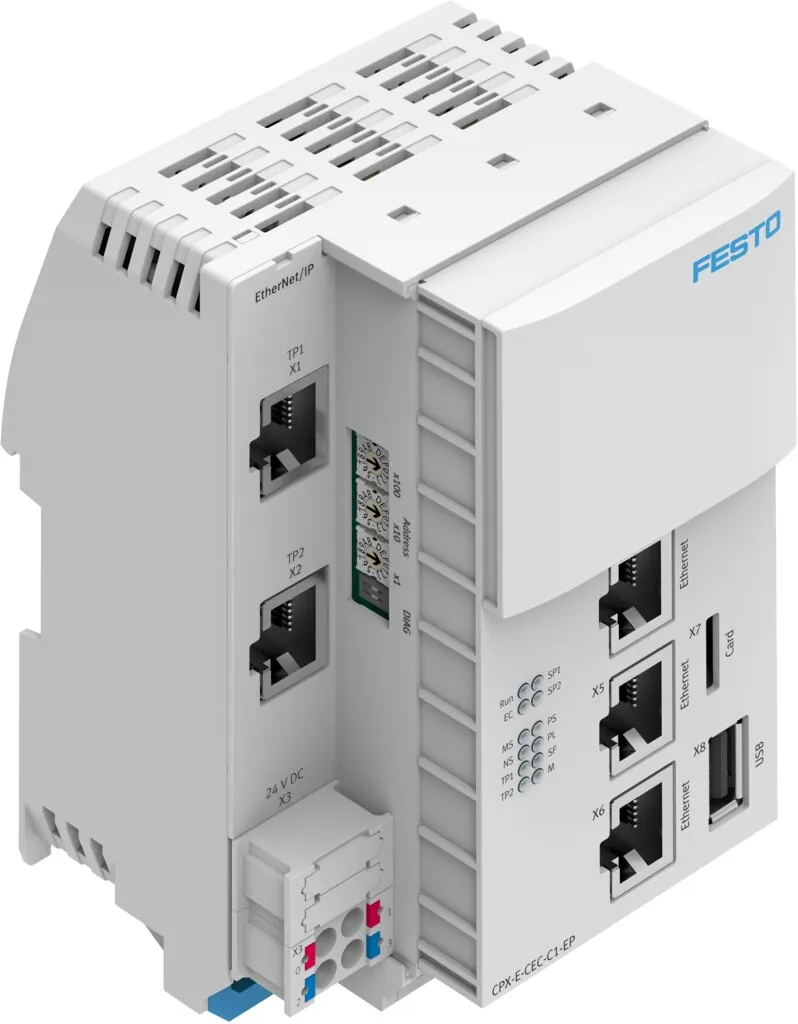

Управление Festo CPX-E-CEC-C1-EP.
- Размеры W x L x H
- 75,9 мм x 124,3 мм x 82,5 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Макс. кол-во модулей
- 10
- Положение при сборке
- Вертикальный; горизонтально
- Масса
- 288 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-E-CEC-C1-EP
Основные
- Размеры W x L x H
- 75,9 мм x 124,3 мм x 82,5 мм
- Монтажный шаг
- 18,9 мм
- Тип крепления
- С верхней рейкой
- Макс. кол-во модулей
- 10
- Положение при сборке
- Вертикальный; горизонтально
- Примечание по окружающей температуре
- −5 — 60 °C для вертикального монтажа
- Относительная влажность воздуха
- 95 %; не конденсирующий
- Класс защиты
- IP20
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5; и EN 60068-2-27
- Защита от прямого и непрямого контакта
- Защитное сверхнизкое напряжение с безопасным разделением (PELV)
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам ЭМС; По британским нормам RoHS
- Знак KC
- KC-EMV
- Авторизация
- Знак RCM; c UL us — Listed (OL)
- Сертификационный департамент
- UL E239998
- Диагностика с помощью светодиодов
- Статус модуля; Статус сети; Статус сети инжинирингового канала 1; Статус сети инжинирингового канала 2; Статус сети EtherCAT®; Статус сети канал 1; Статус сети канал 2; Питание электроники/датчиков; Питание нагрузки; Системная ошибка
- Элементы управления
- DIP переключатель для ПУСКА/ОСТАНОВА; Опционально: устройство управления CDSB
- Выбор IP адресов
- DHCP; Через CoDeSys; Опционально: с помощью устройства управления CDSB
- Промышленная шина, интерфейс
- Ethernet
- Fieldbus интерфейс, протокол
- SNMP
- Fieldbus интерфейс, тип подключения
- 2х разъем
- Fieldbus интерфейс, технология подключения
- RJ45
- Fieldbus интерфейс, количество контактов/проводов
- 8
- Интерфейс промышленной шины, гальваническая развязка
- Да
- Интерфейс промышленной шины, скорость обмена данными
- 100 Мбит/с
- Fieldbus интерфейс 2, тип
- Ethernet
- Fieldbus интерфейс 2, протокол
- CoE; EoE; FoE
- Fieldbus интерфейс 2, функция
- Шинное подключение, передача
- Fieldbus интерфейс 2, тип подключения
- Розетка разъема
- Fieldbus интерфейс 2, технология подключения
- RJ45
- Fieldbus интерфейс 2, количество контактов/проводов
- 8
- Fieldbus интерфейс 2, гальваническая изоляция
- Да
- Fieldbus интерфейс 2, скорость передачи
- 100 Мбит/с
- Интерфейс Ethernet, тип подключения
- 2х разъем
- Интерфейс Ethernet, протокол
- Modbus TCP; OPC-UA; TCP/IP
- Интерфейс Ethernet, функция
- Диагностика
- Интерфейс Ethernet, технология подключения
- RJ45
- Ethernet интерфейс, количество контактов/проводов
- 8
- Интерфейс Ethernet, скорость передачи
- 10 Мбит/с; 100 Мбит/с
- Максимальное кол-во адресов для входов
- 64 Byte
- Интерфейс полевой шины, макс, объём адресов (inputs)
- 512 Byte
- Максимальное кол-во адресов для выходов
- 64 Byte
- Интерфейс полевой шины, макс, объём адресов (outputs)
- 512 Byte
- Системные параметры
- Память диагностики; Отказоустойчивая реакция; Старт системы
- Параметры модуля
- Подключение сигнальных каналов; Диагностика пониженного напряжения; Предупреждения о пониженном напряжении на канал Представление значения процесса аналоговых модулей
- Поддержка конфигурации
- Блок управления CDSB; CODESYS V3
- Дополнительные функции
- CODESYS V3
- CPU данные
- 512 MB RAM; Dual Core 766 МГц
- Носитель информации
- Micro SD <= 32 GB
- Питание, функция
- Электроника и датчики
- Электропитание, тип подключения
- Клеммная колодка
- Электропитание, технология подключения
- Пружинная клемма
- Электропитание, количество контактов/проводов
- 4
- Номинальное рабочее напряжение DC для электроники/датчиков
- 24 В
- Допустимые отклонения напряжения для электроники/датчиков
- ± 25 %
- Питание, диаметр провода
- 0,2 … 1,5 mm2
- Питание, примечание по диаметру провода
- 0.2 — 2.5 мм² для гибких проводников без концевых втулок для проводов
- Макс. мощность электропитания
- 8 А
- Потребление собственного тока при номинальном рабочем напряжении для электроники/датчиков
- Typ. 150 мА
- Поддержание напряжения питания при сбое
- 20 мс
- Интерфейс USB
- USB 2.0
- Время обработки
- Примерно 200 мс/1 к операторов
- Функциональные модули
- И другие
- Флаги
- 120 кБ остаточных данных; Изменяемая концепция CoDeSys
- Электрическая развязка канал - внутренняя шина
- Да
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364 zone III
Масса
- Вес продукта
- 288 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- PA
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
CPX-E-CEC-C1-EP: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-E-CEC-C1-EP?
Управление Festo CPX-E-CEC-C1-EP, артикул 4252742: размеры W x L x H — 75,9 мм x 124,3 мм x 82,5 мм; монтажный шаг — 18,9 мм; тип крепления — с верхней рейкой; макс. кол-во модулей — 10; положение при сборке — вертикальный, горизонтально; масса — 288 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-E-CEC-C1-EP?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP20.
03Из каких материалов изготовлен CPX-E-CEC-C1-EP?
Материал корпуса — PA; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-E-CEC-C1-EP?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-E-CEC-C1-EP документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX-E; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-E-CEC-C1-EP и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-E-CEC-C1-EP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-E-CEC-C1-EP — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4252742; ввоз официальный, с грузовой таможенной декларацией.
