FestoШинный узел
CPX-FB13
GTIN 4052568006662 Оригинал Festo

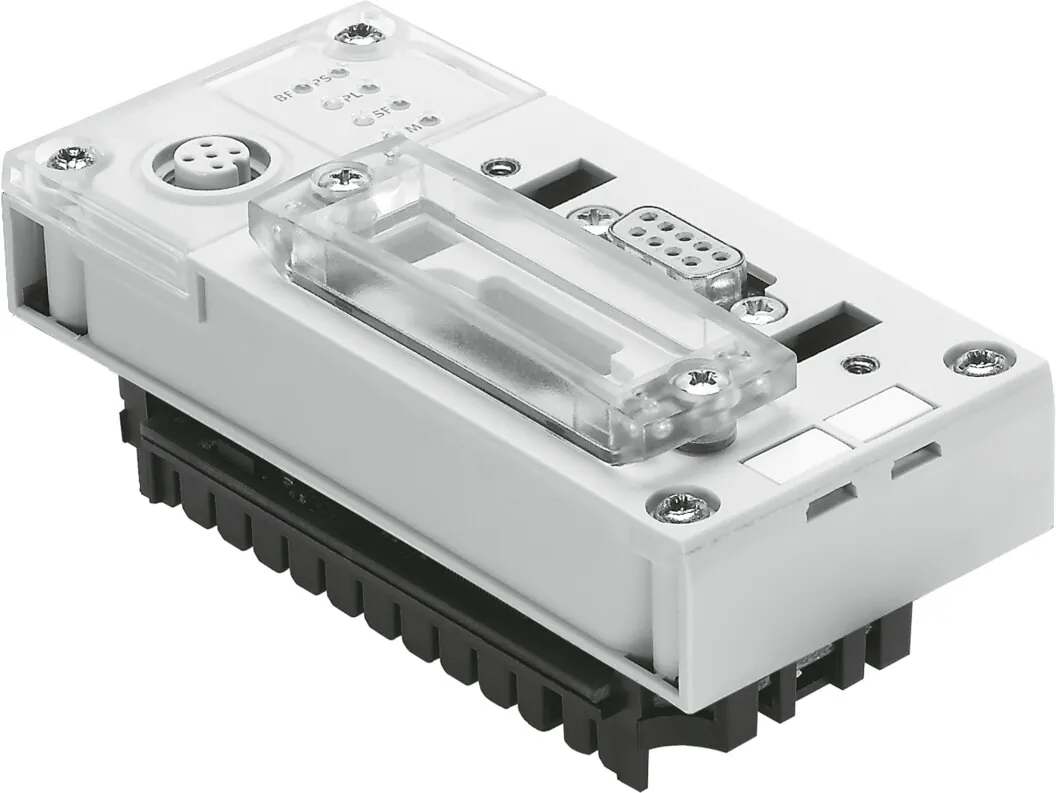

Шинный узел Festo CPX-FB13: для модульного электрического терминала СРХ.
- Протокол
- Profibus DP
- Класс защиты
- IP65; IP67
- Светодиоды, относящиеся к шине
- BF: Ошибка шины
- Элементы управления
- DIL переключатели
- Максимальное кол-во адресов для входов
- 64 Byte
- Масса
- 115 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-FB13
Основные
- Протокол
- Profibus DP
- Размеры W x L x H
- (включая блок связи); 50 мм x 107 мм x 50 мм
- Класс защиты
- IP65; IP67
- Светодиоды, относящиеся к продукту
- M: модификация, параметризация; PL: питание нагрузки; PS: питание электроники, питание датчика; SF: системная ошибка
- Светодиоды, относящиеся к шине
- BF: Ошибка шины
- Диагностика устройства
- Диагностика по каналам и модулям; Модули с пониженным напряжением; Память диагностики
- Элементы управления
- DIL переключатели
- Интерфейс Fieldbus
- 2х М12х1, 5-полюсный, В-закодированный; Разъем Sub-D, 9-полюсный; Разъем Sub-D, для самостоятельного монтажа
- Максимальное кол-во адресов для входов
- 64 Byte
- Максимальное кол-во адресов для выходов
- 64 Byte
- Параметры конфигурации
- Поведение диагностики; Отказоустойчивая реакция; Принудительная установка каналов; Настройка сигнала; Системные параметры
- Скорость передачи данных (бод)
- 96 … 12000 кбит/с
- Поддержка конфигурации
- Файл данных устройства
- Дополнительные функции
- -Ацикличный доступ к данным через DPV1; Поканальная диагностика с помощью fieldbus.; Стартовая параметризация в нормальном тексте через fieldbus Статус системы может быть отображен с использованием данных процесса; Дополнительный диагностический интерфейс для модуля оператора
- Диапазон рабочего напряжения DC
- 18 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Собственное потребление тока при рабочем напряжении
- Typ. 200 мА
- Типы коммуникации
- DPV0: цикличная коммуникация; DPV1: Ацикличная связь
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
Масса
- Вес продукта
- 115 г
Материалы
- Материал корпуса
- PA с армированием; PC
FAQ
Частые вопросы
CPX-FB13: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-FB13?
Шинный узел Festo CPX-FB13, артикул 195740: протокол — Profibus DP; класс защиты — IP65, IP67; светодиоды, относящиеся к шине — BF: Ошибка шины; элементы управления — DIL переключатели; максимальное кол-во адресов для входов — 64 Byte; масса — 115 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-FB13?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.
03Из каких материалов изготовлен CPX-FB13?
Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-FB13?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-FB13 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-FB13 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-FB13 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-FB13 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 195740; ввоз официальный, с грузовой таможенной декларацией.
