FestoВыходной модуль

CPX-FVDA-P2

GTIN 4052568250201 Оригинал Festo

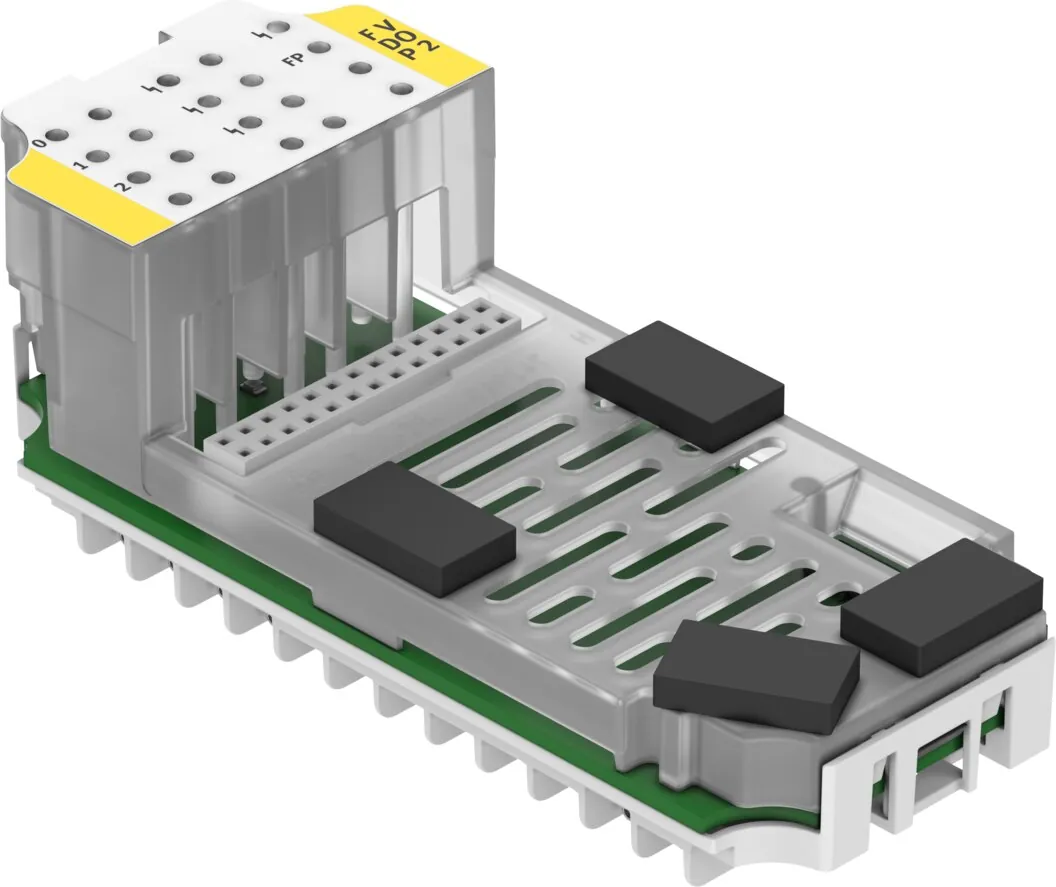

Выходной модуль Festo CPX-FVDA-P2.

Макс. длина линии
200 м
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
TÜV Rheinland 01/205/5294.01/18
Возможность Отказов в Час [1/ч]
1E-09
Максимальное кол-во адресов для входов
6 Byte
Масса
50 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CPX-FVDA-P2

Основные

Размеры W x L x H
(вкл.связывающий блок и разъем); 50 мм x 107 мм x 55 мм
Класс защиты
В зависимости от блока подсоединений
Макс. длина линии
200 м
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам для машин; По британским нормам RoHS
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
TÜV Rheinland 01/205/5294.01/18
Возможность Отказов в Час [1/ч]
1E-09
Светодиодные индикаторы
1 групповая диагностика; Диагностика 3 каналов; Состояние 3 каналов
Диагностика
Обрыв провода по каналам; Короткое замыкание или перегрузка по каналам; Низкое напряжение, распределители
Максимальное кол-во адресов для входов
6 Byte
Максимальное кол-во адресов для выходов
6 Byte
Кол-во выходов
2
Примечание по выходам
2 внешних выхода; 1 внутренний канал для отключения электропитания распределителя
Параметры конфигурации
Поведение диагностики; Контроль обрыва провода по каналам
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
−15 % / +20 %
Остаточная пульсация
2 Vpp внутри диапазона напряжения
Собственное потребление тока при рабочем напряжении
Типично 25 мА (питание для электроники); Типично 65 мА (питание нагрузки для распределителя)
Допустимая нагрузка на функциональное заземление
400 nF
Цифровые выходы
РМ переключение
Макс. время реакции для команды выключения
F_WD_TIME + 23 мс
Функция безопасности
Безопасное отключение напряжения питания для распределителей
Уровень полноты безопасности (SIL)
Безопасное отключение/SIL3
Уровень представления (PL)
Компонент безопасности категория 3, уровень представления е
Макс. электропитание на каждый канал
1,5 А
Макс. суммарный ток на каждый модуль
5 А
Падение напряжения на канал
0,6 В
Электрическая развязка, канал-канал
Нет
Электрическая развязка канал - внутренняя шина
Да, при промежуточном питании
Защита (при коротком замыкании)
Внутренний электронный защитный предохранитель для канала

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии; (встроенные)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
50 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA с армированием; PC

Документы

Документация

PDFТаблица данных CPX-FVDA-P2PDF · Festo · на русскомPDFКаталог Festo CPXPDF · на английском · Festo, 2026CPXВсе исполнения серии145 позиций, подбор по параметрам

FAQ

Частые вопросы

CPX-FVDA-P2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CPX-FVDA-P2?

Выходной модуль Festo CPX-FVDA-P2, артикул 1971599: макс. длина линии — 200 м; авторизация — C UL us — Recognized (OL); сертификационный департамент — TÜV Rheinland 01/205/5294.01/18; возможность Отказов в Час [1/ч] — 1E-09; максимальное кол-во адресов для входов — 6 Byte; масса — 50 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CPX-FVDA-P2?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.

03Из каких материалов изготовлен CPX-FVDA-P2?

Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CPX, кроме CPX-FVDA-P2?

В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CPX-FVDA-P2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CPX-FVDA-P2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CPX-FVDA-P2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CPX-FVDA-P2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1971599; ввоз официальный, с грузовой таможенной декларацией.
