FestoВходной модуль
CPX-M-16DE-D
GTIN 4052568006013 Оригинал Festo

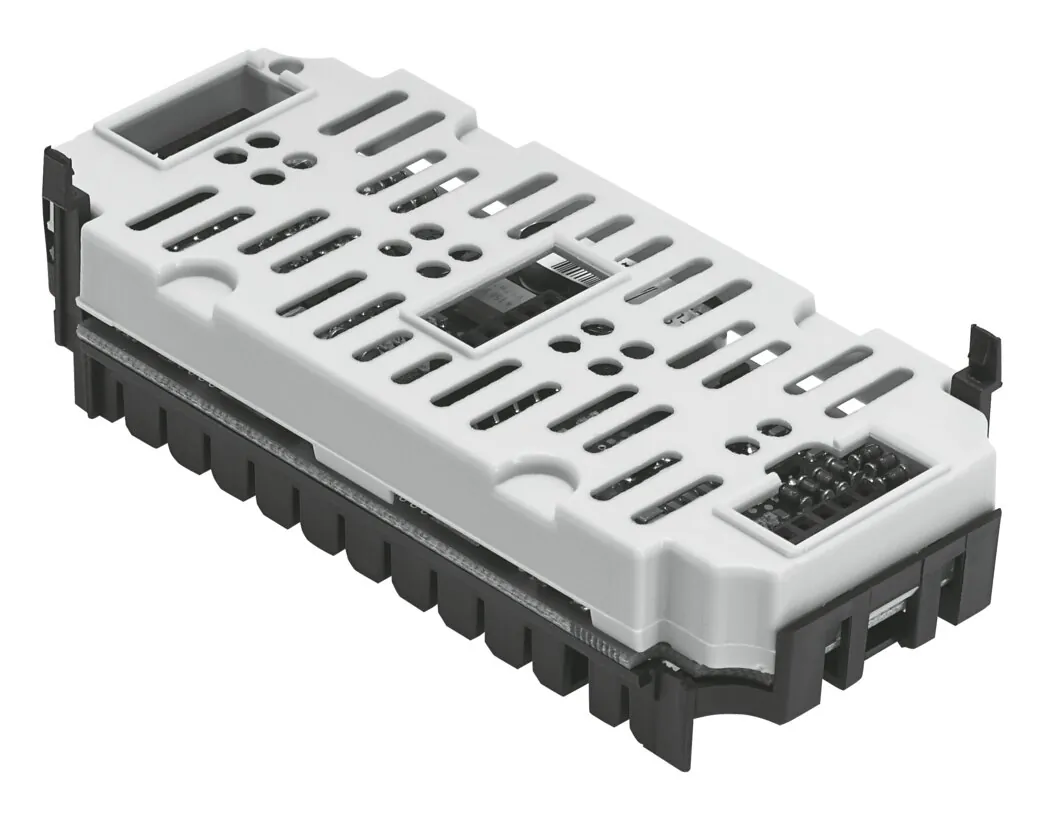

Входной модуль Festo CPX-M-16DE-D: для модульного электрического терминала СРХ.
- Диапазон рабочего напряжения DC
- 18 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Собственное потребление тока при рабочем напряжении
- Типично 34 мА
- Кол-во входов
- 16
- Входные характеристики
- IEC1131-T2
- Масса
- 46 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные CPX-M-16DE-D
Основные
- Размеры W x L x H
- (вкл.связывающий блок и разъем); 50 мм x 107 мм x 50 мм
- Класс защиты
- В зависимости от блока подсоединений
- Светодиодные индикаторы
- 1 групповая диагностика; Диагностика 16 каналов/channel status
- Диагностика
- Короткое замыкание или перегрузка по каналам
- Параметры конфигурации
- Время устранения дребезга контакта на входе; Время расширения сигнала; Поведение после короткого замыкания; Контроль модуля
- Диапазон рабочего напряжения DC
- 18 … 30 В
- Номинальное рабочее напряжение DC
- 24 В
- Собственное потребление тока при рабочем напряжении
- Типично 34 мА
- Кол-во входов
- 16
- Входные характеристики
- IEC1131-T2
- Уровень переключения
- Сигнал 0: <= 5 В; Сигнал 1: >= 11 В
- Вход логической схемы
- PNP (положительное переключение)
- Время колебаний на входе
- 3 мс (0.1 мс, 10 мс, 20 мс, параметризуемый)
- Макс. остаточный ток входа на модуль
- 1,8 А
- Электрическая развязка, канал-канал
- Нет
- Электрическая развязка канал - внутренняя шина
- Нет
- Защита (при коротком замыкании)
- Внутренний электронный защитный предохранитель для пары канала Дополнительное сопротивление
Условия работы
- Температура окружающей среды
- −5 … 50 °C
- Температура хранения
- −20 … 70 °C
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии; (встроенные)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
Масса
- Вес продукта
- 46 г
Материалы
- Материал корпуса
- PA с армированием; PC
FAQ
Частые вопросы
CPX-M-16DE-D: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у CPX-M-16DE-D?
Входной модуль Festo CPX-M-16DE-D, артикул 550202: диапазон рабочего напряжения DC — 18 … 30 В; номинальное рабочее напряжение DC — 24 В; собственное потребление тока при рабочем напряжении — типично 34 мА; кол-во входов — 16; входные характеристики — IEC1131-T2; масса — 46 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02В каких условиях можно использовать CPX-M-16DE-D?
По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — в зависимости от блока подсоединений.
03Из каких материалов изготовлен CPX-M-16DE-D?
Материал корпуса — PA с армированием, PC. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии CPX, кроме CPX-M-16DE-D?
В серии «Плита для блочного монтажа CPX» — 145 позиций. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на CPX-M-16DE-D документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo CPX; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит CPX-M-16DE-D и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте CPX-M-16DE-D в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07CPX-M-16DE-D — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 550202; ввоз официальный, с грузовой таможенной декларацией.
