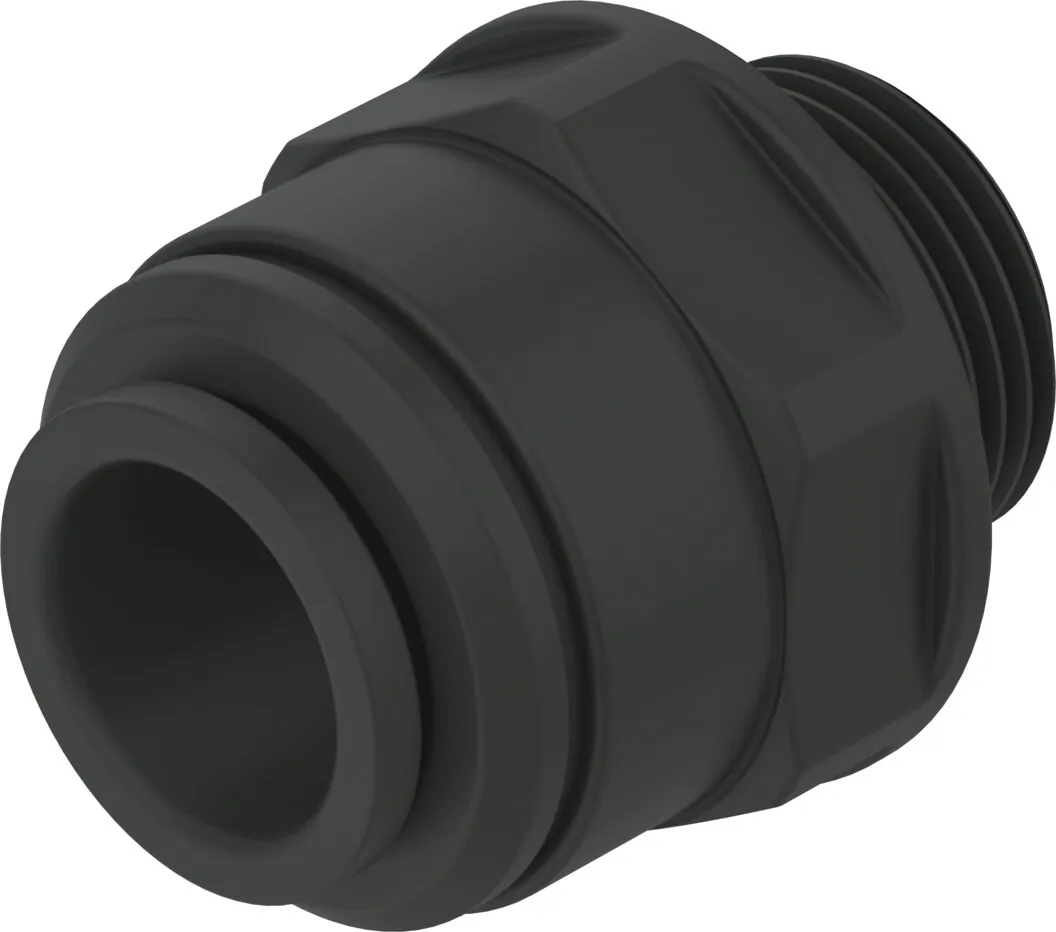

FestoШтуцер с цанговым соединением

CQ-1/2-18

GTIN 4052568038342 Оригинал Festo

Штуцер с цанговым соединением Festo CQ-1/2-18: для высоких расходов.

Присоединение 1
Наружная резьба G1/2
Условный проход
12,7 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Размер контейнера
1
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает CQ-1/2-18

  1. CQСерия

    Штуцер с цанговым соединением

  2. 1/2Пневматическое присоединение 1

    Наружная резьба G1/2

  3. 18Пневматическое присоединение 2

    Для шланга с наружным диаметром 18 мм

Характеристики

Технические данные CQ-1/2-18

Основные

Условный проход
12,7 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номинальный момент затяжки
2,5 Н·м
Допуск для номинального момента затяжки
± 10 %
Пневматическое подключение, канал 1
Наружная резьба G1/2
Пневматическое подключение, канал 2
Для труб или шлангов с наружным диаметром 18 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 15 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
24 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM
Материал отпускающего кольца
POM
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CQ-1/2-18PDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQВсе исполнения серии23 позиции, подбор по параметрам

FAQ

Частые вопросы

CQ-1/2-18: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQ-1/2-18?

Штуцер с цанговым соединением Festo CQ-1/2-18, артикул 177685: присоединение 1 — наружная резьба G1/2; условный проход — 12,7 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; размер контейнера — 1; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQ-1/2-18?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQ-1/2-18?

Материал корпуса — POM; материал отпускающего кольца — POM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQ-1/2-18?

CQ — штуцер с цанговым соединением; 1/2 — пневматическое присоединение 1: наружная резьба G1/2; 18 — пневматическое присоединение 2: для шланга с наружным диаметром 18 мм.

06Какие исполнения есть в серии CQ, кроме CQ-1/2-18?

В серии «Штуцер с цанговым соединением CQ» — 23 позиции. Другие варианты (присоединение 2: быстроразъемное соединение СQ-18) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CQ-1/2-18 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CQ-1/2-18 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQ-1/2-18 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CQ-1/2-18 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177685; ввоз официальный, с грузовой таможенной декларацией.
