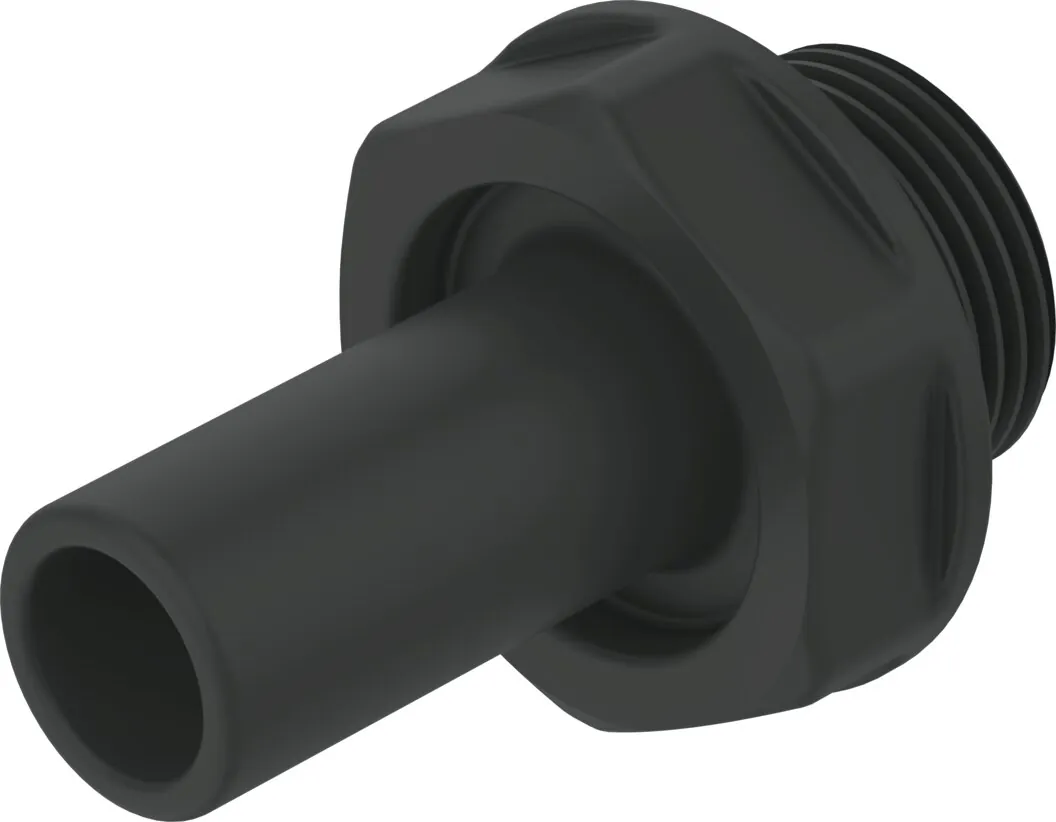

FestoШтуцер с цанговым соединением

CQ-1-28H

GTIN 4052568080617 Оригинал Festo

Штуцер с цанговым соединением Festo CQ-1-28H: для высоких расходов.

Присоединение 1
Наружная резьба G1
Присоединение 2
Быстроразъемное соединение СQ-28
Условный проход
23 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Масса
200 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CQ-1-28H

  1. CQСерия

    Штуцер с цанговым соединением

  2. 1Пневматическое присоединение 1

    Наружная резьба G1

  3. 28HПневматическое присоединение 2

    Вставная втулка 28 мм

Характеристики

Технические данные CQ-1-28H

Основные

Условный проход
23 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Номинальный момент затяжки
62,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба G1
Пневматическое подключение, канал 2
Быстроразъемное соединение СQ-28

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Латунь
Материал отпускающего кольца
POM
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к CQ-1-28H

По разделу «Принадлежности» каталога Festo — для размера 1.

Плиты и коллекторы1
Прочее1

Документы

Документация

PDFТаблица данных CQ-1-28HPDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQВсе исполнения серии23 позиции, подбор по параметрам

FAQ

Частые вопросы

CQ-1-28H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQ-1-28H?

Штуцер с цанговым соединением Festo CQ-1-28H, артикул 194589: присоединение 1 — наружная резьба G1; присоединение 2 — быстроразъемное соединение СQ-28; условный проход — 23 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; масса — 200 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQ-1-28H?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQ-1-28H?

Материал корпуса — латунь; материал отпускающего кольца — POM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQ-1-28H?

CQ — штуцер с цанговым соединением; 1 — пневматическое присоединение 1: наружная резьба G1; 28H — пневматическое присоединение 2: вставная втулка 28 мм.

06Какие исполнения есть в серии CQ, кроме CQ-1-28H?

В серии «Штуцер с цанговым соединением CQ» — 23 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к CQ-1-28H?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (1), прочее (1). Например: CQD-12/15/18/22, CQO-15. Подобраны по каталогу Festo для этого размера.

08Есть ли на CQ-1-28H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит CQ-1-28H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQ-1-28H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10CQ-1-28H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194589; ввоз официальный, с грузовой таможенной декларацией.
