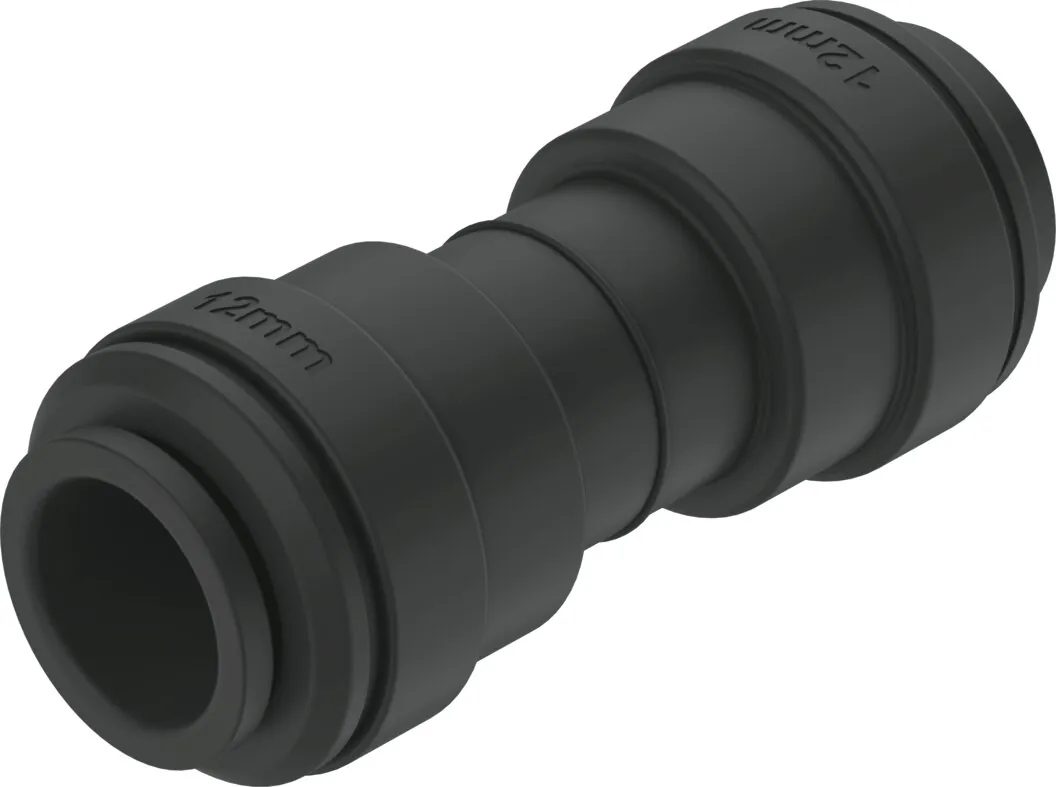

FestoЦанговое соединение

CQ-28

GTIN 4052568044503 Оригинал Festo

Цанговое соединение Festo CQ-28: для высоких расходов.

Условный проход
24,9 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CQ-28

  1. CQСерия

    Цанговое соединение

  2. 28Пневматическое присоединение 1

    Для трубы или шланга с наружным диаметром 28 мм

Характеристики

Технические данные CQ-28

Основные

Условный проход
24,9 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Пневматическое подключение, канал 1
Для труб/шлангов, наружный диаметр 28 мм
Пневматическое подключение, канал 2
Для труб или шлангов с наружным диаметром 28 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
90 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM
Материал отпускающего кольца
POM
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CQ-28PDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQВсе исполнения серии23 позиции, подбор по параметрам

FAQ

Частые вопросы

CQ-28: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQ-28?

Цанговое соединение Festo CQ-28, артикул 194586: условный проход — 24,9 мм; положение при сборке — любое; размер контейнера — 1; тип конструкции — возвратно-поступательный принцип; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQ-28?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQ-28?

Материал корпуса — POM; материал отпускающего кольца — POM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQ-28?

CQ — цанговое соединение; 28 — пневматическое присоединение 1: для трубы или шланга с наружным диаметром 28 мм.

06Какие исполнения есть в серии CQ, кроме CQ-28?

В серии «Штуцер с цанговым соединением CQ» — 23 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CQ-28 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CQ-28 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQ-28 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CQ-28 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194586; ввоз официальный, с грузовой таможенной декларацией.
