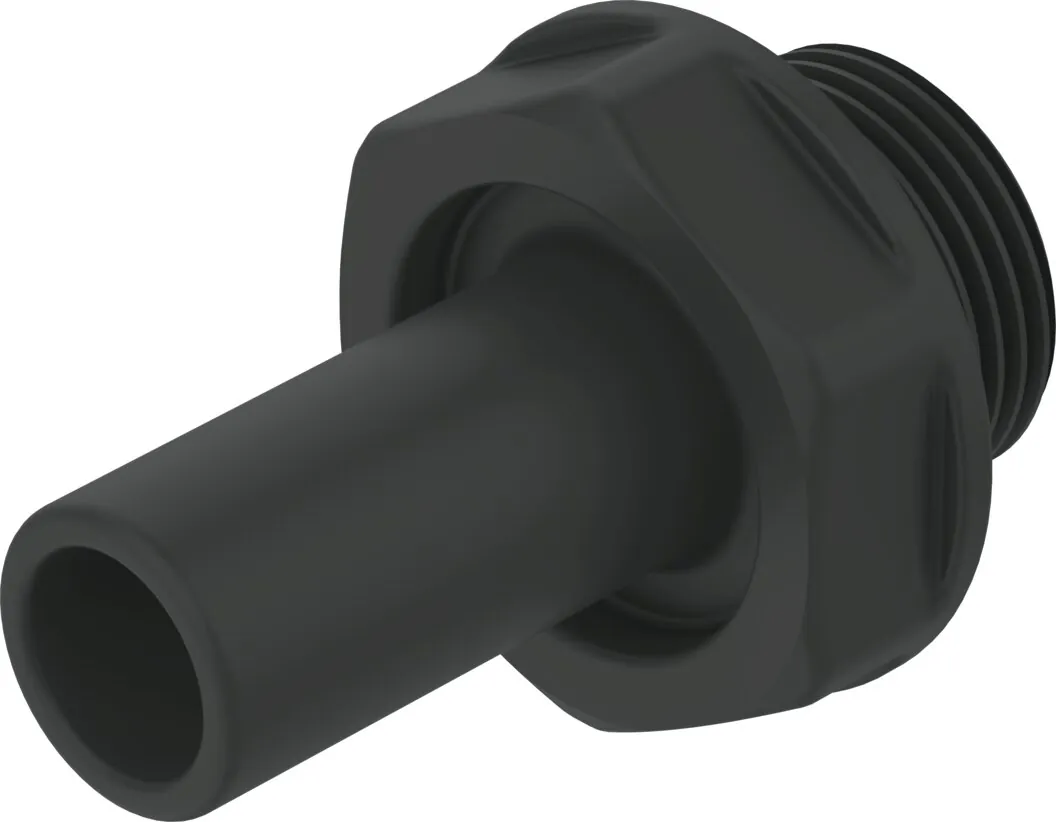

FestoШтуцер с цанговым соединением

CQ-3/8-15H

GTIN 4052568038564 Оригинал Festo

Штуцер с цанговым соединением Festo CQ-3/8-15H: для высоких расходов.

Присоединение 1
Наружная резьба G3/8
Присоединение 2
Быстроразъемное соединение СQ-15
Условный проход
9,4 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CQ-3/8-15H

  1. CQСерия

    Штуцер с цанговым соединением

  2. 3/8Пневматическое присоединение 1

    Наружная резьба G3/8

  3. 15HПневматическое присоединение 2

    Вставная втулка 15 мм

Характеристики

Технические данные CQ-3/8-15H

Основные

Условный проход
9,4 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Номинальный момент затяжки
2,5 Н·м
Допуск для номинального момента затяжки
± 10 %
Пневматическое подключение, канал 1
Наружная резьба G3/8
Пневматическое подключение, канал 2
Быстроразъемное соединение СQ-15

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 15 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
10 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM
Материал отпускающего кольца
POM

Документы

Документация

PDFТаблица данных CQ-3/8-15HPDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQВсе исполнения серии23 позиции, подбор по параметрам

FAQ

Частые вопросы

CQ-3/8-15H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQ-3/8-15H?

Штуцер с цанговым соединением Festo CQ-3/8-15H, артикул 177707: присоединение 1 — наружная резьба G3/8; присоединение 2 — быстроразъемное соединение СQ-15; условный проход — 9,4 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQ-3/8-15H?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQ-3/8-15H?

Материал корпуса — POM; материал отпускающего кольца — POM. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQ-3/8-15H?

CQ — штуцер с цанговым соединением; 3/8 — пневматическое присоединение 1: наружная резьба G3/8; 15H — пневматическое присоединение 2: вставная втулка 15 мм.

06Какие исполнения есть в серии CQ, кроме CQ-3/8-15H?

В серии «Штуцер с цанговым соединением CQ» — 23 позиции. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CQ-3/8-15H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CQ-3/8-15H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQ-3/8-15H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CQ-3/8-15H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177707; ввоз официальный, с грузовой таможенной декларацией.
