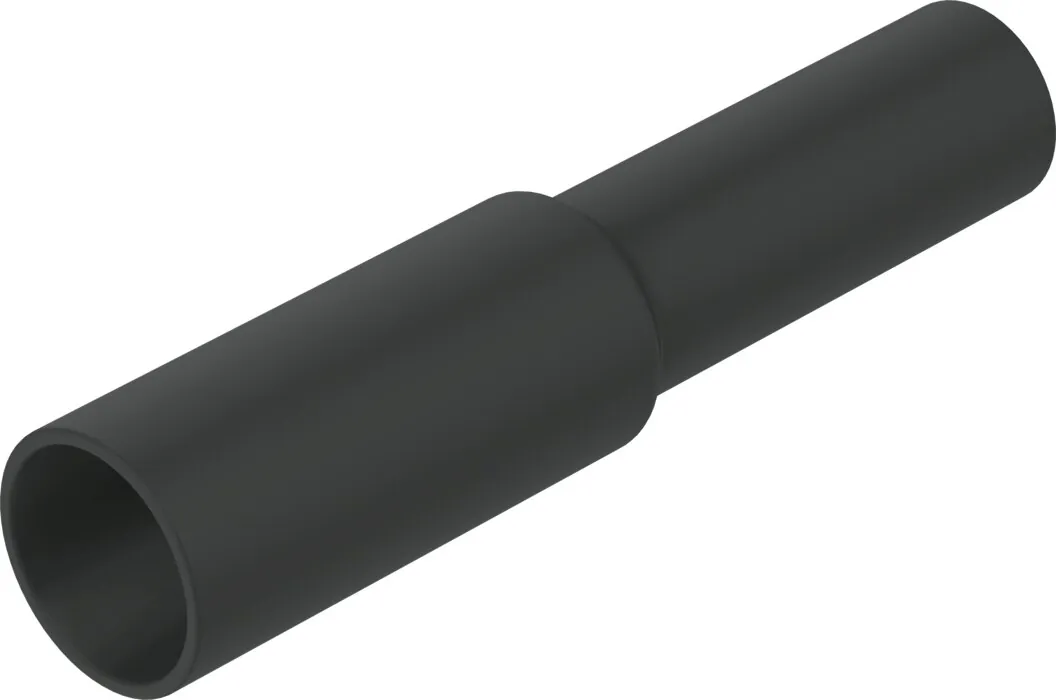

FestoВставная втулка

CQH-15-QS-12

GTIN 4052568038663 Оригинал Festo

Вставная втулка Festo CQH-15-QS-12: для использования как переходник от фитингов CQ к QS.

Присоединение 1: Быстроразъемное соединение СQ-15
Присоединение 2: Быстроразъемное соединение QS-12
Условный проход: 8 мм
Положение при сборке: Любое
Размер контейнера: 1
Масса: 4 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные CQH-15-QS-12

Основные

Условный проход: 8 мм
Положение при сборке: Любое
Размер контейнера: 1
Тип конструкции: Возвратно-поступательный принцип
Безопасны для пищевых продуктов: См. Дополнительную информацию о материале
Пневматическое подключение, канал 1: Быстроразъемное соединение СQ-15
Пневматическое подключение, канал 2: Быстроразъемное соединение QS-12

Условия работы

Полный диапазон температур рабочего давления: −0,95 … 7 бар
Рабочее давление в зависимости от температуры: −0,95 … 15 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364 zone III
Температура окружающей среды: −25 … 70 °C

Масса

Вес продукта: 4 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса: POM

Документы

Документация

PDFТаблица данных CQH-15-QS-12PDF · Festo · на русском PDFКаталог Festo CQPDF · на английском · Festo, 2026 CQHВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

CQH-15-QS-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у CQH-15-QS-12?

Вставная втулка Festo CQH-15-QS-12, артикул 177721: присоединение 1 — быстроразъемное соединение СQ-15; присоединение 2 — быстроразъемное соединение QS-12; условный проход — 8 мм; положение при сборке — любое; размер контейнера — 1; масса — 4 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CQH-15-QS-12?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен CQH-15-QS-12?

Материал корпуса — POM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CQH, кроме CQH-15-QS-12?

В серии «Вставная втулка CQH» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на CQH-15-QS-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит CQH-15-QS-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQH-15-QS-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07CQH-15-QS-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177721; ввоз официальный, с грузовой таможенной декларацией.
