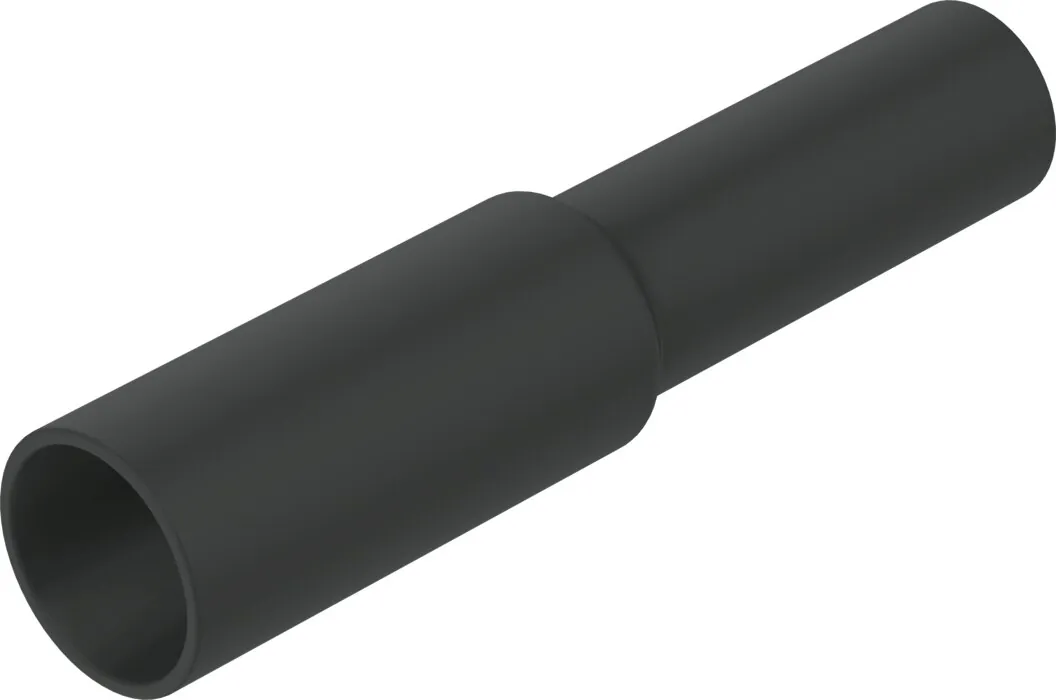

FestoВставная втулка

CQH-22-QS-16

GTIN 4052568038687 Оригинал Festo

Вставная втулка Festo CQH-22-QS-16: для использования как переходник от фитингов CQ к QS.

Присоединение 1
Быстроразъемное соединение СQ-22
Присоединение 2
Быстроразъемное соединение QS-16
Условный проход
11 мм
Положение при сборке
Любое
Размер контейнера
1
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Характеристики

Технические данные CQH-22-QS-16

Основные

Условный проход
11 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Пневматическое подключение, канал 1
Быстроразъемное соединение СQ-22
Пневматическое подключение, канал 2
Быстроразъемное соединение QS-16

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 15 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
10 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM

Принадлежности

Что подходит к CQH-22-QS-16

По разделу «Принадлежности» каталога Festo — для размера 22.

Прочее1

Документы

Документация

PDFТаблица данных CQH-22-QS-16PDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQHВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

CQH-22-QS-16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQH-22-QS-16?

Вставная втулка Festo CQH-22-QS-16, артикул 177723: присоединение 1 — быстроразъемное соединение СQ-22; присоединение 2 — быстроразъемное соединение QS-16; условный проход — 11 мм; положение при сборке — любое; размер контейнера — 1; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CQH-22-QS-16?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен CQH-22-QS-16?

Материал корпуса — POM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CQH, кроме CQH-22-QS-16?

В серии «Вставная втулка CQH» — 3 позиции. У CQH-22-QS-16: присоединение 1 — быстроразъемное соединение СQ-22. Другие варианты (присоединение 1: быстроразъемное соединение СQ-18) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CQH-22-QS-16?

В блоке «Принадлежности» на этой странице: прочее (1). Например: CQO-22. Подобраны по каталогу Festo для этого размера.

06Есть ли на CQH-22-QS-16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит CQH-22-QS-16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQH-22-QS-16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08CQH-22-QS-16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177723; ввоз официальный, с грузовой таможенной декларацией.
