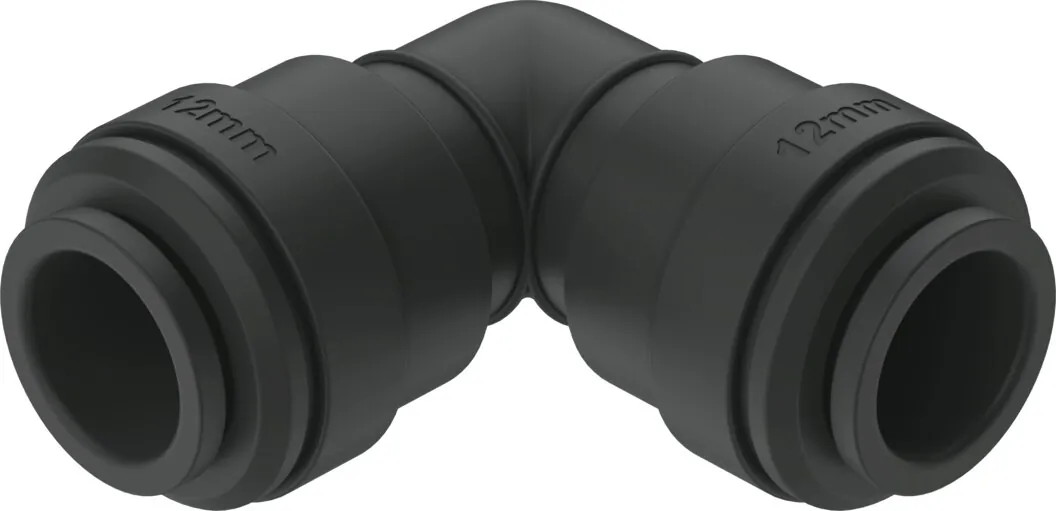

FestoУгловое соединение с цанговым зажимом

CQL-22

GTIN 4052568038434 Оригинал Festo

Угловое соединение с цанговым зажимом Festo CQL-22: для высоких расходов.

Условный проход
19,2 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Масса
46 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CQL-22

  1. CQLСерия

    Угловое соединение с цанговым зажимом

  2. 22Пневматическое присоединение 1

    Для трубы или шланга с наружным диаметром 22 мм

Характеристики

Технические данные CQL-22

Основные

Условный проход
19,2 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Пневматическое подключение, канал 1
Для труб/шлангов, наружный диаметр 22 мм
Пневматическое подключение, канал 2
Для труб или шлангов с наружным диаметром 22 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 15 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
46 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM
Материал отпускающего кольца
POM
Материал держателя шланга
Легированная сталь, нержавеющая

Принадлежности

Что подходит к CQL-22

По разделу «Принадлежности» каталога Festo — для размера 22.

Прочее1

Документы

Документация

PDFТаблица данных CQL-22PDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQLВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

CQL-22: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQL-22?

Угловое соединение с цанговым зажимом Festo CQL-22, артикул 177694: условный проход — 19,2 мм; положение при сборке — любое; размер контейнера — 1; тип конструкции — возвратно-поступательный принцип; масса — 46 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQL-22?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQL-22?

Материал корпуса — POM; материал отпускающего кольца — POM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQL-22?

CQL — угловое соединение с цанговым зажимом; 22 — пневматическое присоединение 1: для трубы или шланга с наружным диаметром 22 мм.

06Какие исполнения есть в серии CQL, кроме CQL-22?

В серии «Угловое соединение с цанговым зажимом CQL» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к CQL-22?

В блоке «Принадлежности» на этой странице: прочее (1). Например: CQO-22. Подобраны по каталогу Festo для этого размера.

08Есть ли на CQL-22 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит CQL-22 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQL-22 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10CQL-22 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177694; ввоз официальный, с грузовой таможенной декларацией.
