FestoТройник с цанговым зажимом

CQT-12

GTIN 4052568038366 Оригинал Festo

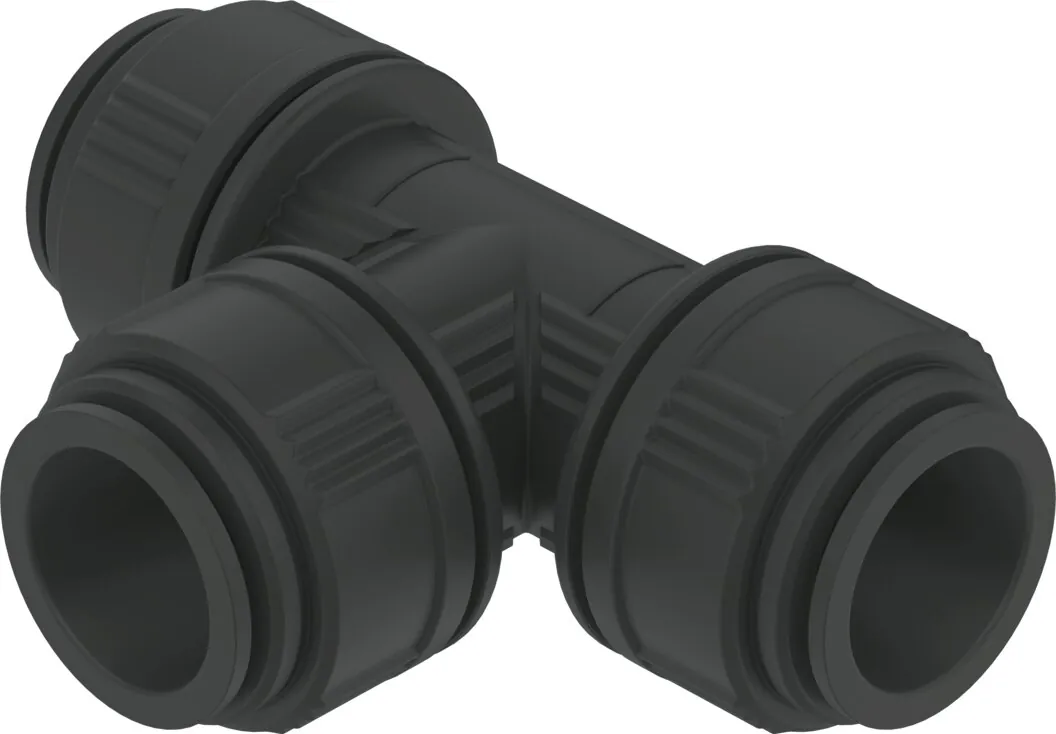

Тройник с цанговым зажимом Festo CQT-12: для высоких расходов.

Условный проход
8,65 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Кол-во выходов
2
Масса
26 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает CQT-12

  1. CQTСерия

    Тройник с цанговым зажимом

  2. 12Пневматическое присоединение 1

    Для трубы или шланга с наружным диаметром 12 мм

Характеристики

Технические данные CQT-12

Основные

Условный проход
8,65 мм
Положение при сборке
Любое
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Кол-во выходов
2
Кол-во линий питания
1
Пневматическое подключение, канал 1
Для труб/шлангов, наружный диаметр 12 мм
Пневматическое подключение, канал 2
Для труб или шлангов с наружным диаметром 12 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 7 бар
Рабочее давление в зависимости от температуры
−0,95 … 15 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−25 … 70 °C

Масса

Вес продукта
26 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
POM
Материал отпускающего кольца
POM
Материал держателя шланга
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CQT-12PDF · Festo · на русскомPDFКаталог Festo CQPDF · на английском · Festo, 2026CQTВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

CQT-12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CQT-12?

Тройник с цанговым зажимом Festo CQT-12, артикул 177687: условный проход — 8,65 мм; положение при сборке — любое; размер контейнера — 1; тип конструкции — возвратно-поступательный принцип; кол-во выходов — 2; масса — 26 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CQT-12?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен CQT-12?

Материал корпуса — POM; материал отпускающего кольца — POM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CQT-12?

CQT — тройник с цанговым зажимом; 12 — пневматическое присоединение 1: для трубы или шланга с наружным диаметром 12 мм.

06Какие исполнения есть в серии CQT, кроме CQT-12?

В серии «Тройник с цанговым зажимом CQT» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CQT-12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CQ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CQT-12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CQT-12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CQT-12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 177687; ввоз официальный, с грузовой таможенной декларацией.
