FestoСтандартный цилиндр

CRDSNU-B-16-50-P-A-MG-A1

GTIN 4052568298029 Оригинал Festo

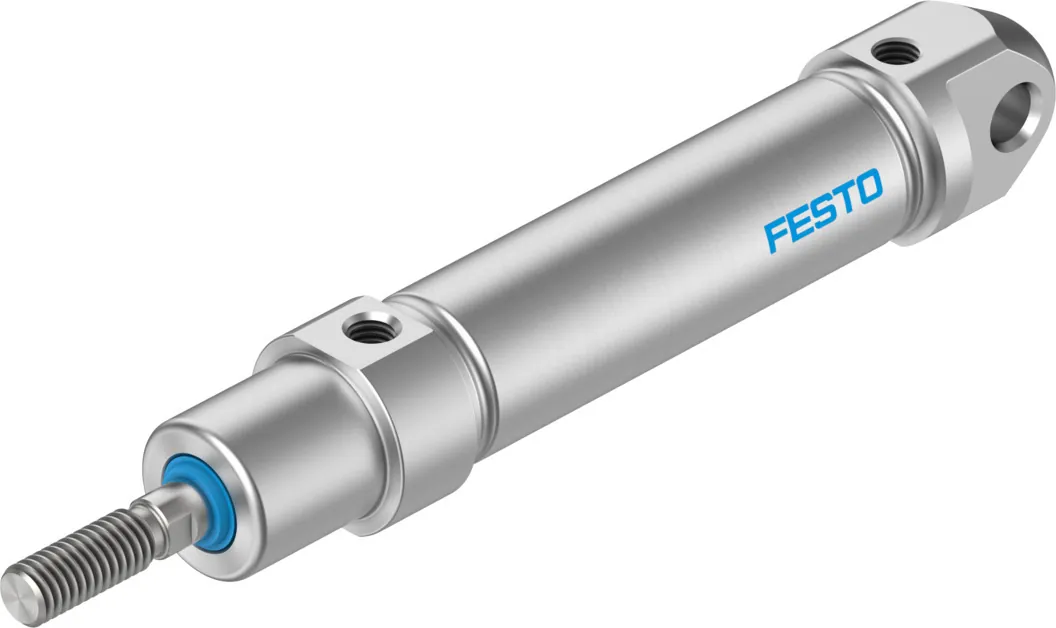

Стандартный цилиндр Festo CRDSNU-B-16-50-P-A-MG-A1: 16 мм; 50 мм; m5; ISO 6432.

Диаметр поршня
16 мм
Ход
50 мм
Присоединение
M5
Основан на стандарте
ISO 6432
Положение при сборке
Любое
Масса
151 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Характеристики

Технические данные CRDSNU-B-16-50-P-A-MG-A1

Основные

Ход
50 мм
Диаметр поршня
16 мм
Основан на стандарте
ISO 6432
Демпфирование
P: нерегулируемое демпфирование, упругие кольца с обеих сторон
Положение при сборке
Любое
Тип конструкции
Поршень; Шток; Корпус цилиндра
Определение позиции
Для герконов
Режим работы
Двустороннего действия
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Теоретическое усилие при 6 бар, втягивание
104 Н
Теоретическое усилие при 6 бар, выдвижение
121 Н
Тип крепления
С принадлежностями
Пневматическое присоединение
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 80 °C

Масса

Перемещаемая масса при ходе 0 мм
21 г
Дополнительный коэффициент массы на 10 мм хода
2,2 г
Базовый вес на 0 мм хода
130 г
Дополнительный вес на 10 мм хода
4,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
Легированная сталь, нержавеющая
Материал штока
Легированная сталь, нержавеющая
Материал колбы цилиндра
Легированная сталь, нержавеющая

Принадлежности

Что подходит к CRDSNU-B-16-50-P-A-MG-A1

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха24
Крепление24

Документы

Документация

PDFТаблица данных CRDSNU-B-16-50-P-A-MG-A1PDF · Festo · на русскомPDFКаталог Festo CRDSNUPDF · на английском · Festo, 2026CRDSNUВсе исполнения серии42 позиции, подбор по параметрам

FAQ

Частые вопросы

CRDSNU-B-16-50-P-A-MG-A1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CRDSNU-B-16-50-P-A-MG-A1?

Стандартный цилиндр Festo CRDSNU-B-16-50-P-A-MG-A1, артикул 8073762: диаметр поршня — 16 мм; ход — 50 мм; присоединение — M5; основан на стандарте — ISO 6432; положение при сборке — любое; масса — 151 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что значит «стандартный цилиндр»?

Так называют цилиндры, присоединительные размеры которых заданы стандартом: по креплениям они взаимозаменяемы с цилиндрами того же стандарта других производителей. Стандарт указан в характеристиках исполнения.

03При каком давлении и температуре работает CRDSNU-B-16-50-P-A-MG-A1?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — 0 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен CRDSNU-B-16-50-P-A-MG-A1?

Материал крышки — легированная сталь, нержавеющая; материал штока — легированная сталь, нержавеющая; материал колбы цилиндра — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии CRDSNU, кроме CRDSNU-B-16-50-P-A-MG-A1?

В серии «Стандартный цилиндр CRDSNU» — 42 позиции. У CRDSNU-B-16-50-P-A-MG-A1: ход — 50 мм. Другие варианты (ход: 10 мм, 25 мм, 40 мм, 80 мм, 100 мм, 125 мм, 160 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к CRDSNU-B-16-50-P-A-MG-A1?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (24), крепление (24). Например: CRSMT-8M-PS-24V-K-0,3-M12, QSM-M5-6, CRFBN-12/16. Подобраны по каталогу Festo для этого размера.

07Есть ли на CRDSNU-B-16-50-P-A-MG-A1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRDSNU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CRDSNU-B-16-50-P-A-MG-A1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRDSNU-B-16-50-P-A-MG-A1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CRDSNU-B-16-50-P-A-MG-A1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8073762; ввоз официальный, с грузовой таможенной декларацией.
