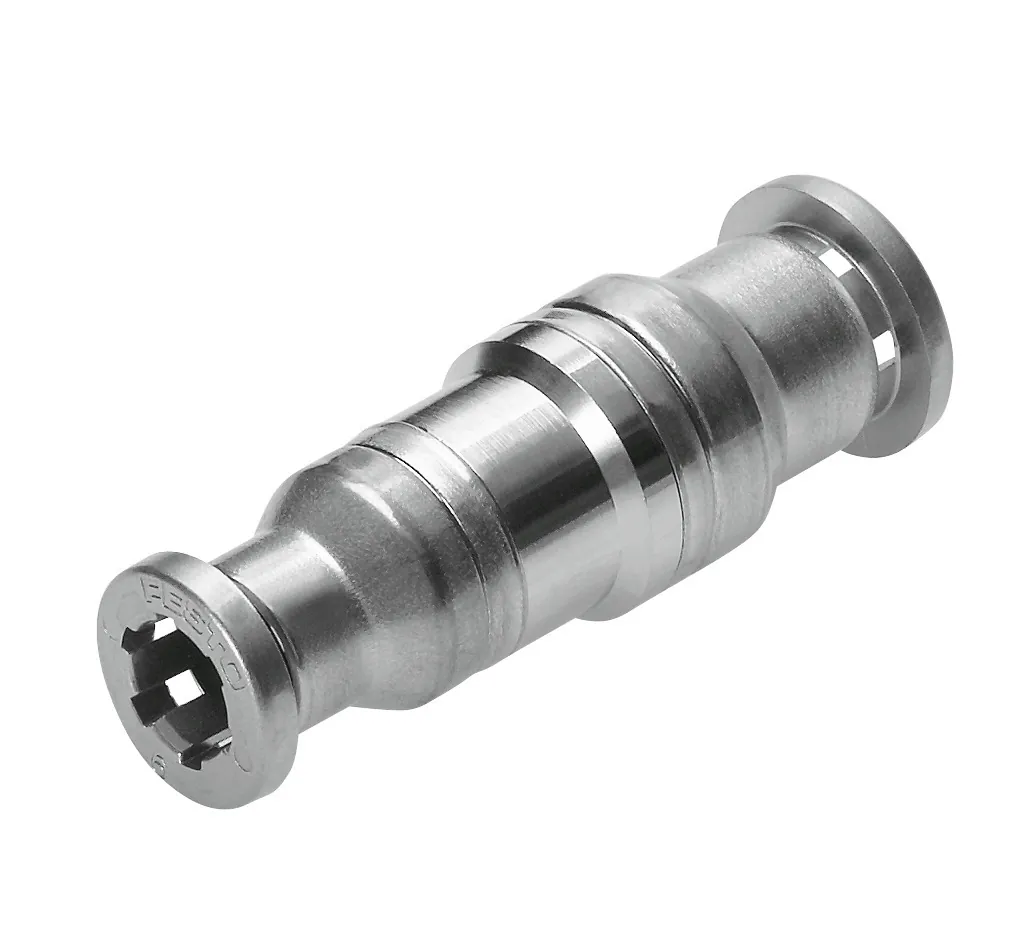

FestoЦанговое соединение

CRQS-12-10

GTIN 4052568116316 Оригинал Festo

Цанговое соединение Festo CRQS-12-10: редуцирование.

Условный проход
6,6 мм
Размер
Стандарт
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Масса
35 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает CRQS-12-10

  1. CRQSСерия

    Цанговое соединение

  2. 12Пневматическое присоединение 1

    Цанговое соединение под шланг 12 мм

  3. 10Пневматическое присоединение 2

    Для шланга с наружным диаметром 10 мм

Характеристики

Технические данные CRQS-12-10

Основные

Размер
Стандарт
Условный проход
6,6 мм
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Тип конструкции
Возвратно-поступательный принцип
Прим. указание по рабочему давлению
Вода: не более 0.6 МПа при max. 50°C
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Используемые провода
PFAN
Пневматическое подключение, канал 1
Для шлангов с наружным диаметром 12 мм
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 10 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода (жидкая, без льда)
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−15 … 120 °C

Масса

Вес продукта
35 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Легированная сталь, нержавеющая
Материал отпускающего кольца
Легированная сталь, нержавеющая
Материал уплотнения шлангка
FPM
Материал держателя шланга
Легированная сталь, нержавеющая
Материал упорного кольца
Легированная сталь, нержавеющая

Документы

Документация

PDFТаблица данных CRQS-12-10PDF · Festo · на русскомPDFКаталог Festo CRQSPDF · на английском · Festo, 2026CRQSВсе исполнения серии33 позиции, подбор по параметрам

FAQ

Частые вопросы

CRQS-12-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CRQS-12-10?

Цанговое соединение Festo CRQS-12-10, артикул 130654: условный проход — 6,6 мм; размер — стандарт; положение при сборке — любое; форма — прямое исполнение; размер контейнера — 1; масса — 35 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как устроено цанговое соединение?

Шланг вставляется до упора и фиксируется цангой, а снимается нажатием на кольцо — без инструмента. Подбирают такой фитинг по резьбе присоединения и наружному диаметру шланга.

03В каких условиях можно использовать CRQS-12-10?

По таблице данных Festo: температура окружающей среды — −15 … 120 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода (жидкая, без льда).

04Из каких материалов изготовлен CRQS-12-10?

Материал корпуса — легированная сталь, нержавеющая; материал отпускающего кольца — легированная сталь, нержавеющая; материал уплотнения шлангка — FPM; материал держателя шланга — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение CRQS-12-10?

CRQS — цанговое соединение; 12 — пневматическое присоединение 1: цанговое соединение под шланг 12 мм; 10 — пневматическое присоединение 2: для шланга с наружным диаметром 10 мм.

06Какие исполнения есть в серии CRQS, кроме CRQS-12-10?

В серии «Штуцер с цанговым соединением CRQS» — 33 позиции. У CRQS-12-10: присоединение 1 — шланг Ø12 мм. Другие варианты (присоединение 1: шланг Ø10 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на CRQS-12-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CRQS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CRQS-12-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CRQS-12-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CRQS-12-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 130654; ввоз официальный, с грузовой таможенной декларацией.
